Guía de Optimización Topológica para Impresión 3D

ingeniero que realiza optimización topológica

Poner el material solo donde se necesita, eliminándolo donde no es necesario. Es el principio de la optimización topológica, una de las técnicas de diseño más eficaces de la ingeniería moderna. El resultado son componentes de formas orgánicas, casi esqueléticas, mucho más ligeros que los originales pero igualmente resistentes.

No es una cuestión estética. La optimización topológica reduce el peso, los costes de los materiales y mejora las prestaciones. En los sectores en los que cada gramo cuenta, puede marcar la diferencia entre un producto competitivo y uno superado. Esta guía explica qué es la optimización topológica, cómo funciona, qué ventajas y límites presenta y cómo se integra con las tecnologías de producción aditiva y sustractiva.

Qué es la optimización topológica

La optimización topológica es un método de diseño asistido por ordenador que determina la distribución óptima del material dentro de un volumen definido, en función de las cargas aplicadas, de los vínculos y de los objetivos prestacionales. En la práctica, conociendo el espacio disponible, los puntos de fijación, las fuerzas que hay que soportar y el resultado deseado (por ejemplo, obtener el componente más ligero posible manteniendo la misma rigidez), el software identifica dónde el material es indispensable y dónde puede eliminarse.

A diferencia del diseño tradicional, en el que el ingeniero dibuja una forma y posteriormente la verifica, la optimización topológica genera la geometría directamente a partir de los requisitos. De ello derivan a menudo estructuras orgánicas, caracterizadas por nervios, cavidades y ramificaciones que siguen los recorridos de carga, como ocurre en los huesos o en las ramas de los árboles: más material en las zonas más solicitadas, menos en las sometidas a tensiones inferiores.

proceso de optimización topológica

Imagen de 3dnatives

Optimización topológica y diseño generativo: ¿cuáles son las diferencias?

Los dos términos se confunden a menudo. La optimización topológica parte de un volumen definido y modifica su distribución del material en base a cargas y vínculos específicos, produciendo generalmente una solución. El diseño generativo tiene en cambio un enfoque más amplio: el software explora automáticamente numerosas alternativas de diseño, a veces cientos, variando materiales, procesos productivos y configuraciones. La optimización topológica puede ser una de las herramientas utilizadas por el diseño generativo, pero los dos conceptos no coinciden.

Cómo funciona la optimización topológica

El proceso se articula en fases precisas, gestionadas por software especializados como Altair OptiStruct/Inspire, Autodesk Fusion, nTop, ANSYS y SolidWorks.

1. Definición del espacio de diseño

Se define el volumen máximo que el componente puede ocupar dentro del conjunto. Es el bloque inicial del que el algoritmo obtendrá la geometría óptima. Se identifican además las zonas que hay que preservar o excluir, como superficies de acoplamiento, agujeros de fijación y alojamientos para rodamientos, respetando los requisitos funcionales.

2. Definición de cargas y vínculos

Se especifican las fuerzas aplicadas, indicando dirección, intensidad y punto de aplicación, junto con los vínculos, como fijaciones y apoyos. Es una de las fases más delicadas: la fiabilidad del resultado depende de la corrección de los datos introducidos. Cargas erróneas o incompletas generan geometrías optimizadas para condiciones diferentes de las reales.

3. Definición de los objetivos

Se establece qué optimizar: minimizar el peso manteniendo una rigidez mínima, maximizar la rigidez a igualdad de masa, reducir las tensiones o aumentar la frecuencia propia. Se definen además los vínculos prestacionales, como el coeficiente de seguridad y los límites admisibles de deformación y tensión.

4. Cálculo iterativo

El algoritmo ejecuta repetidamente un análisis por elementos finitos (FEM), identificando las zonas más y menos solicitadas. En cada iteración modifica la distribución del material, reduciéndolo o eliminándolo donde contribuye menos a la prestación requerida, hasta converger hacia una solución optimizada.

5. Interpretación y reconstrucción

El resultado inicial es a menudo una malla orgánica no directamente producible. El diseñador la reconstruye en un modelo CAD, adaptándola a la tecnología productiva prevista y perfeccionando las superficies funcionales. Los software más avanzados automatizan parte del proceso, pero la verificación ingenieril sigue siendo indispensable.

6. Validación

El modelo final se somete a un nuevo análisis FEM para verificar el respeto de los requisitos de resistencia, rigidez y seguridad. Superada la validación, el componente puede pasar a la producción.

Las ventajas de la optimización topológica

La optimización topológica ofrece beneficios concretos y medibles.

Reducción del peso. Es la ventaja más evidente: reducciones del 30 al 60% respecto a los componentes tradicionales son frecuentes y, en los casos más favorables, pueden alcanzar el 70%, manteniendo las prestaciones estructurales. En sectores como aeroespacial, automotive, robótica y drones, esto se traduce en mayor eficiencia, autonomía y prestaciones.

Ahorro de material. Un menor consumo de materia prima reduce los costes, sobre todo cuando se utilizan materiales costosos como el titanio o los tecnopolímeros de altas prestaciones, contribuyendo también a contener el impacto ambiental.

Mejores prestaciones. Un componente optimizado puede ofrecer mayor rigidez, frecuencias propias más favorables, menores vibraciones y una distribución de las tensiones más uniforme respecto a una solución tradicional.

Consolidación de las partes. En combinación con la producción aditiva, la optimización topológica permite sustituir conjuntos complejos con un único componente, reduciendo operaciones de montaje, uniones y potenciales puntos de fallo.

Innovación de diseño. Permite desarrollar geometrías difícilmente concebibles con los métodos tradicionales, abriendo nuevas posibilidades de diseño a través de soluciones no intuitivas pero estructuralmente eficientes.

optimización topológica con impresión 3D

Los límites y los desafíos

La optimización topológica presenta algunas criticidades que es importante conocer para aprovechar plenamente su potencial.

La producibilidad. Las geometrías orgánicas obtenidas son a menudo difíciles o imposibles de realizar con las tecnologías tradicionales. Cavidades internas, entalladuras y estructuras ramificadas pueden resultar inaccesibles a las herramientas. Por esto, la optimización topológica expresa el máximo potencial cuando se asocia a tecnologías adecuadas, sobre todo a la impresión 3D. Ignorar los vínculos productivos significa arriesgar obtener geometrías eficientes pero irrealizables.

La dependencia de los datos de entrada. La fiabilidad del resultado depende de la corrección de las cargas y los vínculos establecidos. Descuidar condiciones operativas secundarias o impactos accidentales puede generar componentes optimizados para escenarios incompletos, con posibles debilidades estructurales imprevistas.

El trabajo de interpretación. La malla obtenida debe reconstruirse en CAD, verificarse y perfeccionarse. Una actividad que requiere tiempo y competencias específicas, aunque los software más avanzados automaticen algunas de sus fases.

El acabado superficial. Las geometrías complejas pueden hacer dificultosas las operaciones de acabado. Donde se requieren superficies de acoplamiento precisas o particulares características estéticas, hay que prever zonas mecanizables posteriormente.

No siempre conviene. Para componentes económicos, poco sensibles al peso o producidos en grandes series con métodos tradicionales, los tiempos y los costes de la optimización podrían superar los beneficios.

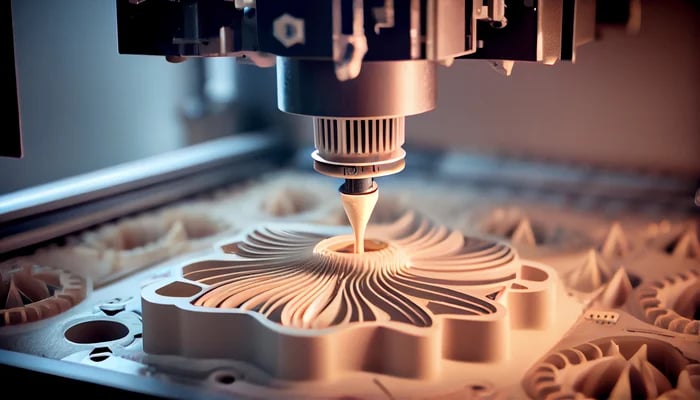

Pieza impresa en 3D con menos material

Optimización topológica y producción: un vínculo indisoluble

La optimización topológica debe integrarse con el proceso productivo. Una geometría optimizada es útil solo si puede realizarse y cada tecnología impone vínculos de diseño específicos.

Impresión 3D: la solución ideal para la optimización topológica

La impresión 3D es el complemento natural de la optimización topológica. Geometrías orgánicas, cavidades internas, ramificaciones y estructuras reticulares (lattice) pueden realizarse a través de la producción aditiva, que construye los componentes capa tras capa, ofreciendo una libertad geométrica difícilmente alcanzable con los métodos tradicionales.

En particular, la tecnología MJF (Multi Jet Fusion) para las poliamidas permite producir componentes optimizados sin estructuras de soporte dedicadas, ya que el polvo no fundido sostiene la pieza durante el mecanizado. La eliminación de los moldes y la reducción del material empleado pueden contener los costes, aunque la complejidad geométrica puede influir en las operaciones posteriores a la impresión.

Esta sinergia ha favorecido la difusión de la optimización topológica en la industria. La producción aditiva ha hecho en efecto realizables geometrías en otro tiempo difíciles de fabricar, transformando una metodología predominantemente especializada en una herramienta concreta de diseño.

Mecanizado CNC: optimización dentro de los límites de la herramienta

También el mecanizado CNC permite realizar componentes optimizados, siempre que se respeten los límites de accesibilidad de la herramienta. Cavidades internas cerradas y entalladuras inalcanzables quedan excluidas. La optimización topológica destinada al CNC debe por tanto integrar vínculos de producibilidad, que permitan obtener geometrías aligeradas, compatibles con el mecanizado por arranque de material. Aun ofreciendo menos libertad respecto a la impresión 3D, esta solución permite reducir el peso de componentes metálicos manteniendo las propiedades del material mecanizado y tolerancias dimensionales estrictas.

técnico Weerg altamente especializado

Dónde se usa la optimización topológica

La optimización topológica encuentra aplicación en numerosos sectores en los que peso y prestaciones son determinantes:

  • Aeroespacial: soportes, apoyos y estructuras para satélites, donde cada gramo ahorrado contribuye a reducir los costes de lanzamiento o a aumentar la carga útil.
  • Automotive y motorsport: componentes aligerados para mejorar eficiencia, consumos y prestaciones.
  • Robótica y humanoides: estructuras ligeras que reducen la inercia y el consumo energético de los actuadores.
  • Movilidad autónoma y drones: chasis y estructuras optimizados para aumentar autonomía y capacidad de carga.
  • Biomédico: prótesis e implantes diseñados en función de la anatomía y de las cargas fisiológicas.
  • Industria manufacturera: componentes mecánicos aligerados para reducir el consumo de material y mejorar la eficiencia.

Conclusión

La optimización topológica ha transformado el diseño de los componentes estructurales, pasando de formas definidas y posteriormente verificadas a geometrías desarrolladas directamente en función de los requisitos. El material se distribuye donde es realmente necesario, dando vida a estructuras más ligeras, eficientes e inspiradas en las formas de la naturaleza.

Su potencial depende sin embargo de la posibilidad de realizar las geometrías obtenidas. La impresión 3D ofrece la libertad de diseño necesaria para producir formas orgánicas complejas, mientras que el mecanizado CNC permite aligerar los componentes respetando los vínculos de las herramientas. Integrar desde el principio diseño y proceso productivo permite transformar los resultados de la optimización en soluciones concretas, eficientes y realizables.

¿Tienes un componente optimizado topológicamente?

Carga tu archivo y obtén un presupuesto



Preguntas frecuentes sobre la optimización topológica

¿Qué es la optimización topológica?
La optimización topológica es una técnica de diseño asistido por ordenador que permite distribuir el material solo donde es necesario. En base al espacio disponible, a las cargas y a los puntos de fijación, el software identifica las zonas que hay que aligerar, generando componentes más ligeros a igualdad de prestaciones estructurales, a menudo caracterizados por formas orgánicas inspiradas en la naturaleza.
¿Cuál es la diferencia entre optimización topológica y diseño generativo?
La optimización topológica modifica la distribución del material dentro de un volumen definido, respetando cargas y vínculos específicos, y genera generalmente una solución. El diseño generativo explora en cambio numerosas alternativas de diseño, variando materiales, procesos productivos y configuraciones. La optimización topológica puede por tanto ser una de las herramientas utilizadas en el diseño generativo, pero los dos enfoques no coinciden.
¿Cuánto peso se puede ahorrar con la optimización topológica?
Las reducciones de peso pueden alcanzar el 30-60%, hasta el 70% en los casos más favorables, manteniendo prestaciones estructurales equivalentes. El resultado depende de la geometría inicial, de las cargas, de los vínculos y del proceso productivo. Los beneficios son particularmente relevantes en los componentes realizados mediante impresión 3D, que permite producir formas complejas difícilmente obtenibles con métodos tradicionales.
¿Por qué la optimización topológica se usa con la impresión 3D?
Porque la impresión 3D permite realizar geometrías complejas, como cavidades internas, ramificaciones y estructuras reticulares, a menudo incompatibles con los mecanizados tradicionales. La producción aditiva ofrece mayor libertad de diseño y puede reducir el consumo de material sin requerir utillajes dedicados. Esta integración ha hecho de la optimización topológica una solución concreta y cada vez más accesible en la industria.
