Das Material nur dort platzieren, wo es benötigt wird, und es dort eliminieren, wo es nicht notwendig ist. Es ist das Prinzip der Topologieoptimierung, einer der wirksamsten Konstruktionstechniken des modernen Ingenieurwesens. Das Ergebnis sind Komponenten mit organischen, fast skelettartigen Formen, viel leichter als die Originale, aber ebenso widerstandsfähig.
Es ist keine ästhetische Frage. Die Topologieoptimierung reduziert das Gewicht, die Materialkosten und verbessert die Leistungen. In den Sektoren, in denen jedes Gramm zählt, kann sie den Unterschied zwischen einem wettbewerbsfähigen und einem überholten Produkt ausmachen. Dieser Leitfaden erklärt, was die Topologieoptimierung ist, wie sie funktioniert, welche Vorteile und Grenzen sie aufweist und wie sie sich mit den additiven und subtraktiven Produktionstechnologien integriert.
Die Topologieoptimierung ist eine computergestützte Konstruktionsmethode, die die optimale Verteilung des Materials innerhalb eines definierten Volumens bestimmt, in Abhängigkeit von den aufgebrachten Lasten, den Beschränkungen und den Leistungszielen. In der Praxis identifiziert die Software, bei Kenntnis des verfügbaren Raums, der Befestigungspunkte, der zu ertragenden Kräfte und des gewünschten Ergebnisses (zum Beispiel die leichtestmögliche Komponente zu erhalten und dabei dieselbe Steifigkeit zu erhalten), wo das Material unentbehrlich ist und wo es entfernt werden kann.
Im Unterschied zur traditionellen Konstruktion, bei der der Ingenieur eine Form zeichnet und sie anschließend verifiziert, erzeugt die Topologieoptimierung die Geometrie direkt aus den Anforderungen. Daraus leiten sich oft organische Strukturen ab, gekennzeichnet durch Rippen, Kavitäten und Verzweigungen, die den Lastpfaden folgen, wie es bei Knochen oder bei den Ästen der Bäume geschieht: mehr Material in den stärker beanspruchten Zonen, weniger in jenen, die geringeren Spannungen ausgesetzt sind.
Bild von 3dnatives
Die beiden Begriffe werden oft verwechselt. Die Topologieoptimierung geht von einem definierten Volumen aus und modifiziert dessen Materialverteilung auf Grundlage spezifischer Lasten und Beschränkungen, wobei sie im Allgemeinen eine Lösung produziert. Das generative Design hat hingegen einen breiteren Ansatz: die Software erforscht automatisch zahlreiche Designalternativen, manchmal Hunderte, wobei sie Materialien, Produktionsprozesse und Konfigurationen variiert. Die Topologieoptimierung kann eines der vom generativen Design verwendeten Werkzeuge sein, aber die beiden Konzepte fallen nicht zusammen.
Der Prozess gliedert sich in präzise Phasen, die von spezialisierten Softwares wie Altair OptiStruct/Inspire, Autodesk Fusion, nTop, ANSYS und SolidWorks verwaltet werden.
Man definiert das maximale Volumen, das die Komponente innerhalb der Baugruppe einnehmen kann. Es ist der Ausgangsblock, aus dem der Algorithmus die optimale Geometrie gewinnen wird. Man identifiziert zudem die zu erhaltenden oder auszuschließenden Zonen, wie Paarungsoberflächen, Befestigungslöcher und Lagersitze, unter Einhaltung der funktionalen Anforderungen.
Man spezifiziert die aufgebrachten Kräfte, wobei man Richtung, Intensität und Angriffspunkt angibt, zusammen mit den Beschränkungen, wie Befestigungen und Auflagen. Es ist eine der heikelsten Phasen: die Zuverlässigkeit des Ergebnisses hängt von der Korrektheit der eingegebenen Daten ab. Falsche oder unvollständige Lasten erzeugen Geometrien, die für andere Bedingungen als die realen optimiert sind.
Man legt fest, was zu optimieren ist: das Gewicht zu minimieren und dabei eine Mindeststeifigkeit zu erhalten, die Steifigkeit bei gleicher Masse zu maximieren, die Spannungen zu reduzieren oder die Eigenfrequenz zu erhöhen. Man definiert zudem die Leistungsbeschränkungen, wie den Sicherheitsbeiwert und die zulässigen Grenzen von Verformung und Spannung.
Der Algorithmus führt wiederholt eine Finite-Elemente-Analyse (FEM) durch und identifiziert die stärker und weniger beanspruchten Zonen. Bei jeder Iteration modifiziert er die Verteilung des Materials, indem er es dort reduziert oder eliminiert, wo es weniger zur erforderlichen Leistung beiträgt, bis er zu einer optimierten Lösung konvergiert.

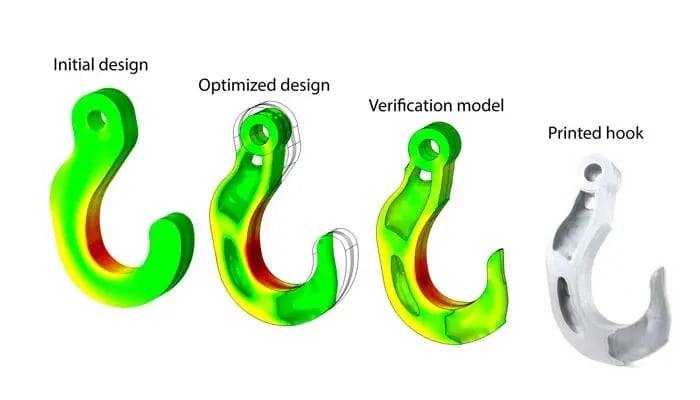

Das anfängliche Ergebnis ist oft ein organisches Mesh, das nicht direkt produzierbar ist. Der Konstrukteur rekonstruiert es in einem CAD-Modell, passt es an die vorgesehene Produktionstechnologie an und perfektioniert die funktionalen Oberflächen. Die fortschrittlichsten Softwares automatisieren einen Teil des Prozesses, aber die ingenieurtechnische Verifizierung bleibt unentbehrlich.
Das Endmodell wird einer neuen FEM-Analyse unterzogen, um die Einhaltung der Anforderungen an Festigkeit, Steifigkeit und Sicherheit zu verifizieren. Nach bestandener Validierung kann die Komponente in die Produktion übergehen.
Die Topologieoptimierung bietet konkrete und messbare Vorteile.
Gewichtsreduzierung. Es ist der offensichtlichste Vorteil: Reduzierungen von 30 bis 60% im Vergleich zu den traditionellen Komponenten sind häufig und können in den günstigsten Fällen 70% erreichen, wobei die strukturellen Leistungen erhalten bleiben. In Sektoren wie Luft- und Raumfahrt, Automotive, Robotik und Drohnen übersetzt sich dies in größere Effizienz, Reichweite und Leistung.
Materialeinsparung. Ein geringerer Rohstoffverbrauch reduziert die Kosten, vor allem wenn man kostspielige Materialien wie Titan oder technische Hochleistungspolymere verwendet, und trägt auch dazu bei, den Umwelteinfluss zu begrenzen.
Bessere Leistungen. Eine optimierte Komponente kann größere Steifigkeit, günstigere Eigenfrequenzen, geringere Vibrationen und eine gleichmäßigere Spannungsverteilung im Vergleich zu einer traditionellen Lösung bieten.
Teilekonsolidierung. In Kombination mit der additiven Fertigung ermöglicht die Topologieoptimierung, komplexe Baugruppen durch eine einzige Komponente zu ersetzen, und reduziert Montagevorgänge, Verbindungen und potenzielle Ausfallpunkte.
Konstruktive Innovation. Sie ermöglicht es, Geometrien zu entwickeln, die mit den traditionellen Methoden schwer vorstellbar sind, und eröffnet neue Konstruktionsmöglichkeiten durch nicht intuitive, aber strukturell effiziente Lösungen.
Die Topologieoptimierung weist einige kritische Punkte auf, die zu kennen wichtig ist, um ihr Potenzial voll auszuschöpfen.
Die Fertigbarkeit. Die erhaltenen organischen Geometrien sind oft schwer oder unmöglich mit den traditionellen Technologien zu realisieren. Interne Kavitäten, Hinterschnitte und verzweigte Strukturen können sich als für die Werkzeuge unzugänglich erweisen. Deshalb entfaltet die Topologieoptimierung ihr maximales Potenzial, wenn sie mit angemessenen Technologien verbunden wird, vor allem mit dem 3D-Druck. Die Produktionsbeschränkungen zu ignorieren bedeutet, das Risiko einzugehen, effiziente, aber nicht realisierbare Geometrien zu erhalten.
Die Abhängigkeit von den Eingangsdaten. Die Zuverlässigkeit des Ergebnisses hängt von der Korrektheit der eingestellten Lasten und Beschränkungen ab. Sekundäre Betriebsbedingungen oder zufällige Stöße zu vernachlässigen kann Komponenten erzeugen, die für unvollständige Szenarien optimiert sind, mit möglichen unvorhergesehenen strukturellen Schwächen.
Die Interpretationsarbeit. Das erhaltene Mesh muss in CAD rekonstruiert, verifiziert und perfektioniert werden. Eine Tätigkeit, die Zeit und spezifische Kompetenzen erfordert, obwohl die fortschrittlichsten Softwares einige ihrer Phasen automatisieren.
Die Oberflächengüte. Die komplexen Geometrien können die Endbearbeitungsvorgänge erschweren. Wo präzise Paarungsoberflächen oder besondere ästhetische Eigenschaften gefordert werden, müssen Zonen vorgesehen werden, die nachträglich bearbeitbar sind.
Es lohnt sich nicht immer. Für wirtschaftliche Komponenten, die wenig gewichtsempfindlich sind oder in großen Serien mit traditionellen Methoden produziert werden, könnten die Zeiten und die Kosten der Optimierung die Vorteile übersteigen.
Die Topologieoptimierung muss mit dem Produktionsprozess integriert werden. Eine optimierte Geometrie ist nur dann nützlich, wenn sie realisiert werden kann, und jede Technologie erlegt spezifische Konstruktionsbeschränkungen auf.

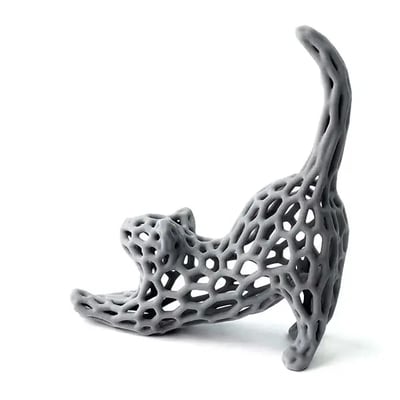

Der 3D-Druck ist die natürliche Ergänzung der Topologieoptimierung. Organische Geometrien, interne Kavitäten, Verzweigungen und Gitterstrukturen (Lattice) können durch die additive Fertigung realisiert werden, die die Komponenten Schicht für Schicht aufbaut und eine geometrische Freiheit bietet, die mit den traditionellen Methoden schwer erreichbar ist.
Insbesondere ermöglicht die MJF-Technologie (Multi Jet Fusion) für die Polyamide, optimierte Komponenten ohne dedizierte Stützstrukturen zu produzieren, da das nicht verschmolzene Pulver das Teil während der Bearbeitung stützt. Die Eliminierung der Formen und die Reduzierung des eingesetzten Materials können die Kosten begrenzen, obwohl die geometrische Komplexität die dem Druck nachfolgenden Vorgänge beeinflussen kann.
Diese Synergie hat die Verbreitung der Topologieoptimierung in der Industrie begünstigt. Die additive Fertigung hat nämlich Geometrien realisierbar gemacht, die einst schwer zu fertigen waren, und eine überwiegend spezialisierte Methodik in ein konkretes Konstruktionswerkzeug verwandelt.
Auch die CNC-Bearbeitung ermöglicht es, optimierte Komponenten zu realisieren, sofern die Zugänglichkeitsgrenzen des Werkzeugs eingehalten werden. Geschlossene interne Kavitäten und unerreichbare Hinterschnitte bleiben ausgeschlossen. Die für das CNC bestimmte Topologieoptimierung muss daher Fertigbarkeitsbeschränkungen integrieren, die es ermöglichen, erleichterte Geometrien zu erhalten, die mit der Bearbeitung durch Materialabtrag kompatibel sind. Obwohl sie im Vergleich zum 3D-Druck weniger Freiheit bietet, ermöglicht diese Lösung, das Gewicht von Metallkomponenten zu reduzieren und dabei die Eigenschaften des bearbeiteten Materials und enge Maßtoleranzen zu erhalten.
Die Topologieoptimierung findet Anwendung in zahlreichen Sektoren, in denen Gewicht und Leistung entscheidend sind:
Die Topologieoptimierung hat die Konstruktion der Strukturkomponenten verwandelt, von definierten und anschließend verifizierten Formen zu Geometrien, die direkt in Abhängigkeit von den Anforderungen entwickelt werden. Das Material wird dort verteilt, wo es wirklich notwendig ist, und lässt Strukturen entstehen, die leichter, effizienter und von den Formen der Natur inspiriert sind.
Ihr Potenzial hängt jedoch von der Möglichkeit ab, die erhaltenen Geometrien zu realisieren. Der 3D-Druck bietet die konstruktive Freiheit, die notwendig ist, um komplexe organische Formen zu produzieren, während die CNC-Bearbeitung ermöglicht, die Komponenten unter Einhaltung der Grenzen der Werkzeuge zu erleichtern. Konstruktion und Produktionsprozess von Anfang an zu integrieren ermöglicht es, die Ergebnisse der Optimierung in konkrete, effiziente und realisierbare Lösungen zu verwandeln.
