Pour indiquer les filets, vous n'avez pas besoin de les dessiner sur votre fichier 3D: suivez ce simple guide!
Dans l’Outil de devis, en téléchargeant un fichier STP/STEP pour l'usinage CNC, vous pouvez indiquer le filetage et l'usinage de la tolérance H7 à réaliser, soit en les saisissant manuellement à partir du système en ligne, soit en nous transmettant un tableau 2D.
Comment concevoir des filetages et des tolérances pour l'usinage CNC
En raison de l'absence de critères unifiés de définition des filets entre les différents logiciels de CAO, il n'est pas nécessaire de dessiner des filets dans votre programme: il suffit de dessiner des trous avec le diamètre ISO correct du filet souhaité (une simple forme cylindrique suffit), par exemple 4,2mm pour un M5.
➡️ Téléchargez la Fiche des Filets et la Fiche H7-h7 avec les dimensions des préfilets et des arbres compatibles avec nos standards: Metric, Metric Fine Pitch, Gas/BSW, UNC et UNF - H7 et h7.
Ils vous aideront à concevoir votre modèle et à indiquer correctement les filetages dans l’Outil de devis!
❗ A noter:
- Les filetages de trous borgnes sont généralement réalisés jusqu'à un maximum de 3/4 de la profondeur du trou.
- Si les filets de trous traversants sont trop profonds, ils seront réalisés à moitié de chaque côté, sauf indication contraire dans le champ des notes ou accord avec un expert.
- La profondeur maximale pour l'usinage des tolérances H7 et h7 est généralement de 3 fois le diamètre.
Comment indiquer les filetages et les tolérances dans l’Outil de devis?
Les filets sont GRATUITS, tandis que les tolérances spécifiques sont cotées.
Voici une brève explication de comment indiquer les filetages et les tolérances dans le système en ligne.
1. Tout d'abord, il faut télécharger le fichier dans l’Outil de devis et sélectionner un matériau disponible pour l'usinage CNC (découvrez ici tous les matériaux pour l'usinage).
2. Au bas de la page, vous verrez une case pour indiquer les éventuels trous ou arbres ("Filetages, trous et arbres - Tolérances H7"). Une fois la case sélectionnée, il sera possible d'ouvrir l'aperçu et d'attribuer un usinage compatible pour les trous et les arbres détectés par le système.

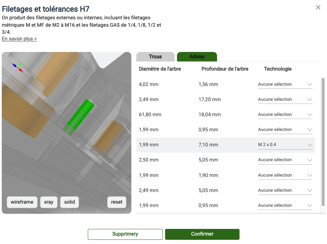

3. En sélectionnant une ligne individuelle du tableau, le trou correspondant est mis en évidence dans l'aperçu de droite:
4. Les trous compatibles sont automatiquement identifiés par le système en ligne (selon les tableaux ci-dessus) et sont colorés selon cette légende:
Comment indiquer les filetages et les tolérances en envoyant un tableau 2D
Si votre modèle nécessite des filetages ou des tolérances qui ne sont pas disponibles sur le site, ou si vous préférez simplement nous transmettre le dessin 2D de votre projet, c'est possible.
Dans la section dédiée de l’Outil de devis, cochez la case correspondante et attachez le fichier au format PDF ("Attachez un dessin technique avec les spécifications").
❗Toute demande de filetages non standard sera évaluée sur demande au moment de l'offre, après évaluation du tableau PDF et éventuel échange mail.
