Um Gewinde anzugeben, brauchen Sie sie nicht in Ihrer 3D-Datei zu zeichnen: Folgen Sie einfach dieser einfachen Richtlinie!
Wenn Sie eine STP/STEP-Datei für die CNC-Bearbeitung in das Angebotstool hochladen, können Sie die zu bearbeitenden Gewinde und H7-Toleranzen angeben, indem Sie sie entweder manuell über das Online-System eingeben oder eine 2D-Zeichnung übermitteln.
Wie man Gewinde und Toleranzen für CNC zeichnet
Da es keine einheitlichen Kriterien für die Definition von Gewinden in den verschiedenen CAD-Paketen gibt, ist es nicht notwendig, Gewinde in Ihrem Programm zu zeichnen: es reicht aus, Bohrungen mit dem korrekten ISO-Durchmesser des gewünschten Gewindes zu zeichnen (eine einfache zylindrische Form ist ausreichend), z.B. 4,2 mm für ein M5.
➡️ Laden Sie die Gewindetabelle und die H7/h7-Tabelle mit den Abmessungen der Vorbohrungen und Wellen herunter, die mit unseren Normen kompatibel sind: Metrisch, Metrisches Feingewinde, Gas/BSW, UNC und UNF - H7 und h7.
Diese Tabellen helfen Ihnen bei der Konstruktion Ihres Modells und bei der korrekten Angabe der Gewinde im Angebotstool!
❗ Bitte beachten Sie, dass:
- Sacklochgewinde werden in der Regel bis zu maximal 3/4 der Bohrungstiefe hergestellt.
- Wenn Durchgangsgewinde zu tief sind, werden sie auf jeder Seite zur Hälfte hergestellt, es sei denn, im Feld " Hinweise " ist etwas anderes angegeben oder es wurde mit einem Experten vereinbart.
- Die maximale Tiefe für H7- und h7-Toleranzbearbeitungen beträgt im Allgemeinen das Dreifache des Durchmessers.
Wie man Gewinde und Toleranzen im Angebotstool angibt
Gewinde sind KOSTENLOS, während spezifische Toleranzen angegeben werden.
Im Folgenden finden Sie eine kurze Anleitung zur Angabe von Gewinden und Toleranzen im Online-System.
1. Zunächst müssen Sie die Datei in das Angebotstool hochladen und ein für die CNC-Bearbeitung verfügbares Material auswählen (hier finden Sie alle Materialien für die Bearbeitung).
2. Unten auf der Seite des Konfigurators sehen Sie ein Feld, in das Sie eventuelle Bohrungen oder Wellen eingeben können ("Gewinde, Bohrungen und Wellen - H7-Toleranzen"). Sobald Sie auf das Feld klicken, können Sie die Vorschau öffnen und die kompatible Bearbeitung für die vom System erkannten Bohrungen und Wellen zuweisen.

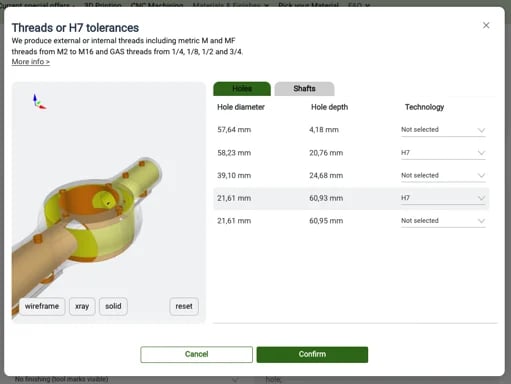

3. Wenn Sie eine einzelne Tabellenzeile auswählen, wird das entsprechende Loch in der Vorschau auf der linken Seite hervorgehoben:
4. Kompatible Bohrungen werden vom Quotation Tool automatisch identifiziert (gemäß den obigen Tabellen) und sind entsprechend dieser Legende eingefärbt:
Hier sehen Sie ein Beispiel dafür, wie Ihr Modell nach der Auswahl der Bearbeitung aussehen könnte:
Angabe von Gewinden und Toleranzen durch Übermittlung einer 2D-Zeichnung
Wenn Ihr Modell Gewinde oder Toleranzen benötigt, die nicht auf der Website verfügbar sind, oder Sie es einfach vorziehen, uns die 2D-Zeichnung Ihres Projekts zu übermitteln, ist dies möglich.

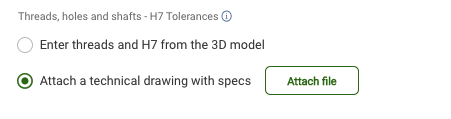

Markieren Sie im entsprechenden Abschnitt des Angebots-Tools das entsprechende Kästchen und fügen Sie die Datei im PDF-Format bei ("Technische Zeichnung mit Angaben anhängen").
❗Anfragen für nicht standardisierte Fäden werden auf Anfrage zum Zeitpunkt des Kostenvoranschlags, nach Auswertung der PDF-Datei und eventuellem E-Mail-Austausch, geprüft.
