Diagramme Fer-Carbone : Qu'est-ce que c'est, Phases et Comment le Lire

Diagramme fer-carbone

Le diagramme fer-carbone est l'un des outils les plus importants de la métallurgie et de la conception des matériaux métalliques. Il est utilisé pour comprendre comment se comportent les aciers et les fontes en fonction de la température et de la teneur en carbone.

Connaître le diagramme fer-carbone est fondamental pour choisir le matériau approprié, concevoir des traitements thermiques, prévoir les propriétés mécaniques et contrôler la dureté, la résistance et la ductilité.

C'est la base théorique d'une grande partie de l'industrie sidérurgique moderne.

Qu'est-ce que le diagramme fer-carbone ?

Le diagramme fer-carbone est un diagramme d'équilibre qui décrit les transformations structurales des alliages fer-carbone en fonction de la température et de la teneur en carbone.

Il montre quelles phases métallurgiques se forment lors du chauffage ou du refroidissement, permettant ainsi de prévoir la microstructure finale du matériau.

Pourquoi le carbone est-il si important dans l'acier ?

Le carbone est l'élément qui influence le plus le comportement de l'acier.
De petites variations de carbone modifient : la dureté, la résistance mécanique, la ténacité, la soudabilité et la ductilité. En général :

  • Teneur en carbone supérieure à 2,06 % → plus grande dureté et résistance
  • Teneur en carbone inférieure à 2,06 % → plus grande ductilité et usinabilité

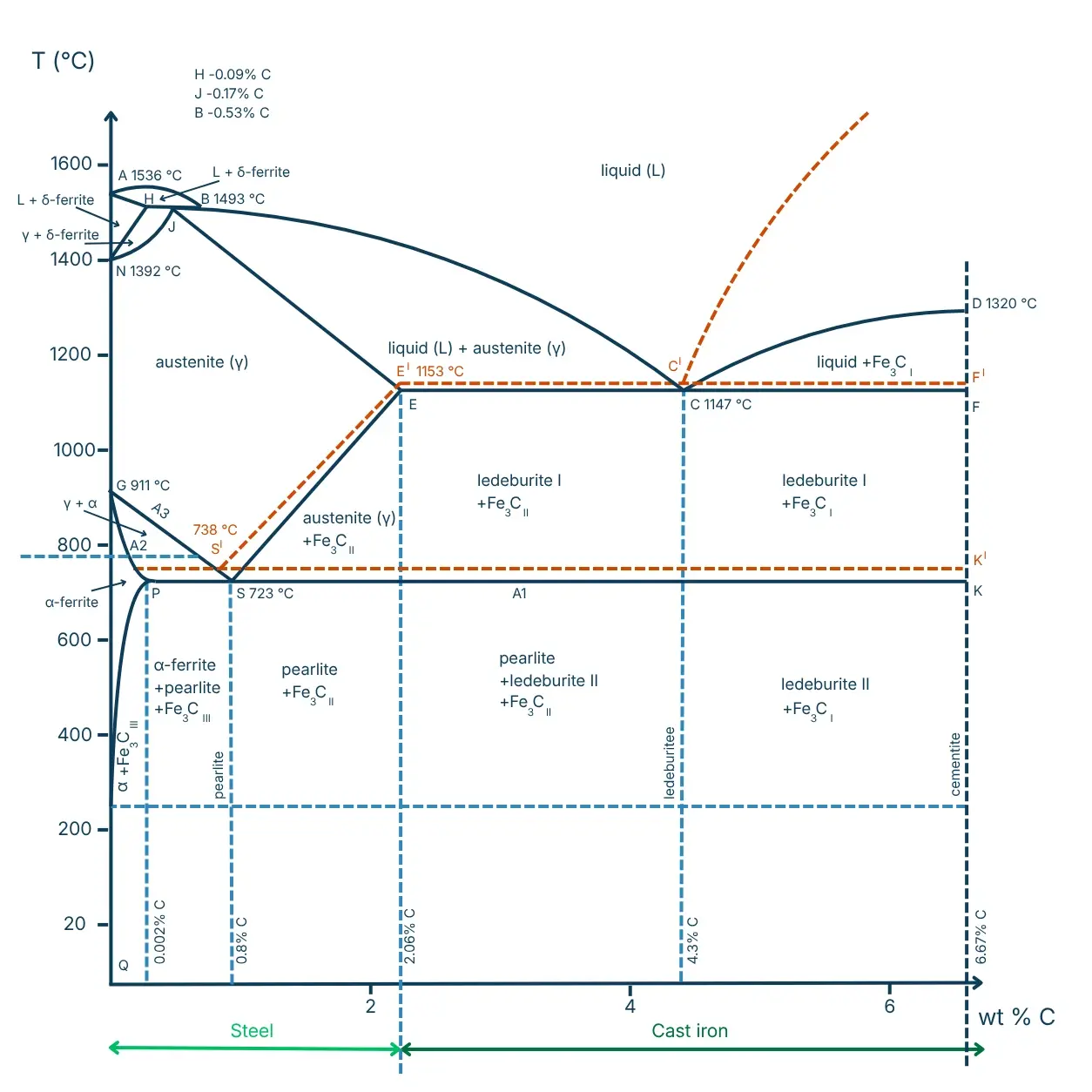

Structure du diagramme fer-carbone

Le diagramme met en relation le pourcentage de carbone de 0 % à 6,67 % (axe horizontal) avec la température jusqu'à 1 600 °C (axe vertical).

À l'intérieur du diagramme apparaissent diverses phases, lignes critiques et points eutectoïdes et eutectiques.

Les principales phases du diagramme fer-carbone

Ferrite (α et δ)

La ferrite α est la phase stable à température ambiante et jusqu'à environ 912 °C. Elle possède une structure cristalline cubique centrée (CC), une faible solubilité du carbone (maximum 0,02 % à 723 °C) et une bonne ductilité. La ferrite δ, stable à haute température (1 394–1 538 °C), possède également une structure CC.

Austénite (γ)

L'austénite est la phase solide stable entre 912 °C et 1 495 °C. Elle possède une structure cubique à faces centrées (CFC), qui permet une solubilité du carbone bien plus grande que la ferrite : jusqu'à 2,14 % C à 1 148 °C. L'austénite est la phase de départ pour la plupart des traitements thermiques des aciers.

Cémentite (Fe₃C)

La cémentite est le carbure de fer de formule Fe₃C, contenant 6,67 % C en masse. C'est une phase extrêmement dure et fragile, de structure orthorhombique. On la trouve souvent sous forme de lamelles dans la perlite ou comme réseau intergranulaire dans les fontes hypereutectoïdes.

Perlite

La perlite n'est pas une phase unique, mais une microstructure lamellaire composée de couches alternées de ferrite et de cémentite. Elle se forme lors du refroidissement lent de l'austénite au point eutectoïde (0,8 % C, 723 °C) par la réaction eutectoïde.

Lédéburite

La lédéburite est la microstructure eutectique des fontes, composée d'austénite et de cémentite. Elle se forme à 1 148 °C avec une teneur en carbone de 4,3 %. Elle est caractéristique des fontes blanches et est responsable de leur grande dureté et fragilité.

Aciers et fontes dans le diagramme

Le diagramme divise les alliages fer-carbone en deux grandes catégories.

Aciers

Teneur en carbone jusqu'à environ 2,06 % Ils sont :

  • déformables
  • usinables
  • soudables

Fontes

Teneur en carbone supérieure à 2,06 % Elles sont :

  • plus dures
  • plus fragiles
  • excellentes pour la fusion et la coulée

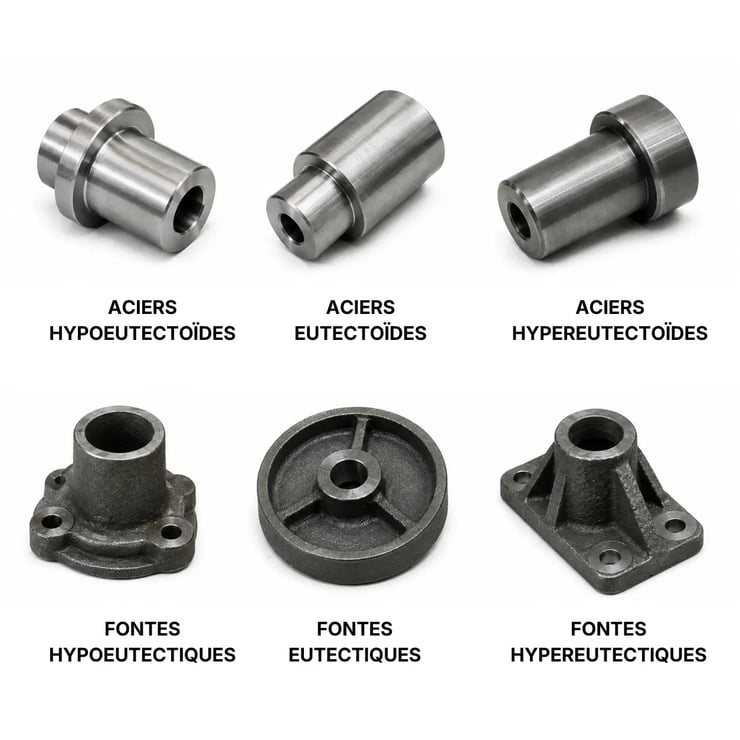

Aciers et fontes

Classification des aciers selon la teneur en carbone

Type

Teneur en carbone

Caractéristiques principales

Aciers hypoeutectoïdes

0,02-0,8%

Ferrite + perlite ; bonne ductilité

Aciers eutectoïdes

~0,8%

Perlite ; équilibre entre dureté et ductilité

Aciers hypereutectoïdes

0,8-2,14%

Perlite + cémentite ; haute dureté

Fontes hypoeutectiques

2,14-4,3%

Perlite + lédéburite transformée

Fonte eutectiques

4,3%

Lédéburite pure

Fonte hypereutectiques

4,3-6,67%

Lédéburite +  cémentite primaire



Points critiques du diagramme Fe-C

Le point eutectoïde

L'un des points les plus importants du diagramme est le point eutectoïde :

  • environ 0,77 % de carbone
  • à 727 °C

Ici, l'austénite se transforme complètement en perlite. C'est la référence de base pour de nombreux traitements thermiques.

Le point eutectique

Le point eutectique se situe à :

  • environ 4,3 % de carbone
  • à 1 147 °C

Ici, le liquide se solidifie directement en :

  • austénite
  • cémentite

Il est fondamental dans l'étude des fontes.

Le Point péritectique

Le point péritectique se situe approximativement à :

  • 0,16–0,17 % de carbone
  • environ 1 493 °C

En ce point, le liquide et la ferrite δ réagissent pour former de l'austénite.

Comment lire le diagramme fer-carbone

Pour lire le diagramme, il faut :

  1. identifier le pourcentage de carbone
  2. observer la température
  3. vérifier dans quelle zone du diagramme se trouve le matériau

A partir de là, il est possible de comprendre quelles sont les phases présentes, comment les propriétés mécaniques vont varier et comment le matériau va réagir au traitement thermique.

Pourquoi le diagramme fer-carbone est-il fondamental ?

Le diagramme est utilisé pour :

  • Conception des aciers : Il permet de prévoir et de rechercher une microstructure déterminée afin d'obtenir les propriétés mécaniques souhaitées du matériau.
  • Traitements thermiques : Base théorique de la trempe, du revenu, de la normalisation et du recuit.
  • Contrôle des propriétés mécaniques : Aide à prévoir la dureté, la résistance et la ductilité.
  • Métallurgie et production : Essentiel dans les aciéries, les fonderies, l'usinage CNC et la fabrication additive métallique.

Diagramme fer-carbone et traitements thermiques

La compréhension du diagramme Fe-C est indispensable pour concevoir et contrôler les principaux traitements thermiques des aciers.

Recuit

Refroidissement lent qui amène la microstructure vers l'équilibre, réduisant les contraintes résiduelles et augmentant la ductilité.

Normalisation

Refroidissement à l'air depuis l'austénite ; produit des microstructures plus fines que le recuit.

Trempe

Refroidissement rapide qui empêche la diffusion du carbone, transformant l'austénite en martensite, une phase métastable très dure.

Revenu

Traitement effectué après la trempe qui réduit la fragilité et relâche les contraintes internes, augmentant légèrement la ductilité.

Cémentation

Processus d'enrichissement superficiel en carbone pour amener une couche de surface dans l'intervalle de composition favorisant la formation de martensite lors de la trempe.

Limites du diagramme fer-carbone

Le diagramme :

  • représente des conditions d'équilibre
  • ne tient pas compte des refroidissements rapides réels
  • n'inclut pas tous les éléments d'alliage modernes

Pour les aciers spéciaux, des diagrammes plus complexes sont utilisés : TTT, CCT ou diagrammes multicomposants.

Conclusions

Le diagramme fer-carbone est le fondement de la métallurgie des aciers et des fontes. Il permet de comprendre les transformations microstructurales, le comportement mécanique et les effets des traitements thermiques.

Que l'on travaille en conception, production CNC, traitements thermiques ou fabrication additive, comprendre le diagramme fer-carbone signifie comprendre le comportement des matériaux métalliques à la base de l'industrie moderne.



Vous souhaitez choisir le matériau métallique le plus adapté à votre projet ?

Téléchargez votre fichier et consultez les matériaux disponibles



Questions fréquemment posées sur le diagramme Fe-C

À quoi sert le diagramme fer-carbone ?
Le diagramme fer-carbone sert à prévoir les phases et les microstructures des alliages fer-carbone en fonction de la température et du pourcentage de carbone. Il est fondamental pour comprendre le comportement des aciers et des fontes, choisir le bon matériau et concevoir des traitements thermiques tels que la trempe, le recuit et la normalisation.
Quelle est la différence entre les aciers et les fontes dans le diagramme fer-carbone ?

Dans le diagramme fer-carbone, les aciers ont une teneur en carbone allant jusqu'à environ 2,06–2,14 %, tandis que les fontes dépassent cette valeur. Les aciers sont généralement plus ductiles, usinables et soudables, tandis que les fontes sont plus dures, plus fragiles et adaptées à la fusion et à la coulée.

Que signifie le point eutectoïde dans le diagramme fer-carbone ?
Le point eutectoïde indique la transformation de l'austénite en perlite. Il se situe autour de 0,77–0,8 % de carbone et à environ 727 °C. C'est l'un des points de référence principaux pour comprendre le comportement des aciers lors du refroidissement et pour concevoir des traitements thermiques.
Pourquoi le diagramme fer-carbone est-il important dans les traitements thermiques ?

Le diagramme fer-carbone aide à comprendre quelles transformations microstructurales se produisent lors du chauffage et du refroidissement. C'est pourquoi il est essentiel pour contrôler des traitements thermiques tels que la trempe, le revenu, le recuit, la normalisation et la cémentation, influençant la dureté, la résistance, la ductilité et la ténacité du matériau.
