5 minutes de lecture
Weerg staff
:
juin 24, 2026
L’essai de traction est l’essai mécanique le plus utilisé au monde pour caractériser les matériaux. Un seul essai permet d’obtenir les données que tout ingénieur utilise au quotidien : module élastique, limite d’élasticité, résistance à la traction et ductilité.
Dans cet article, nous analysons ce qu’est l’essai de traction, comment il est réalisé selon les normes ISO et ASTM, quelles sont les bonnes pratiques de laboratoire et pourquoi ces données sont déterminantes pour la conception et le contrôle qualité.
’essai de traction est un essai mécanique destructif. Une éprouvette de géométrie normalisée est « tirée » le long de son axe sous une charge croissante, jusqu’à la rupture.
Pendant l’essai, la machine enregistre en continu la force appliquée et l’allongement de l’éprouvette. À partir de ces données, on obtient la courbe contrainte-déformation, véritable carte d’identité mécanique du matériau.
En résumé, l’essai de traction répond à trois questions fondamentales :
Quelle est la rigidité du matériau ? → module de Young (E)
Quelle charge peut-il supporter avant de se déformer de manière permanente ou de rompre ? → limite d’élasticité (Rp0,2) et résistance à la traction (Rm)
Quelle est sa ductilité ? → allongement à la rupture (A %) et striction (Z %)
La réalisation de l’essai est strictement codifiée afin de garantir la répétabilité et la comparabilité des résultats entre différents laboratoires. Les principales normes sont :
UNI EN ISO 6892-1 : norme de référence en Europe pour les matériaux métalliques
ASTM E8/E8M : équivalent américain pour les matériaux métalliques
ISO 6892-2 : essai de traction à température élevée
UNI EN ISO 527 : essai de traction pour plastiques et composites
ISO 6892-3 et ISO 6892-4 : essais à basse température et dans l’hélium liquide
Les valeurs obtenues selon des normes différentes ne sont pas toujours directement comparables.
Voyons, étape par étape, comment se déroule l’essai en laboratoire.
L’éprouvette est prélevée dans le matériau à tester et usinée selon une géométrie normalisée : cylindrique pour les barres et pièces forgées, plate pour les tôles et bandes. La longueur entre repères L₀ est proportionnelle à la section initiale S₀ ; pour les éprouvettes ISO standard, L₀ = 5,65·√S₀.
L’usinage est une étape critique : rugosité, défauts de surface et défauts d’alignement peuvent fausser les résultats.

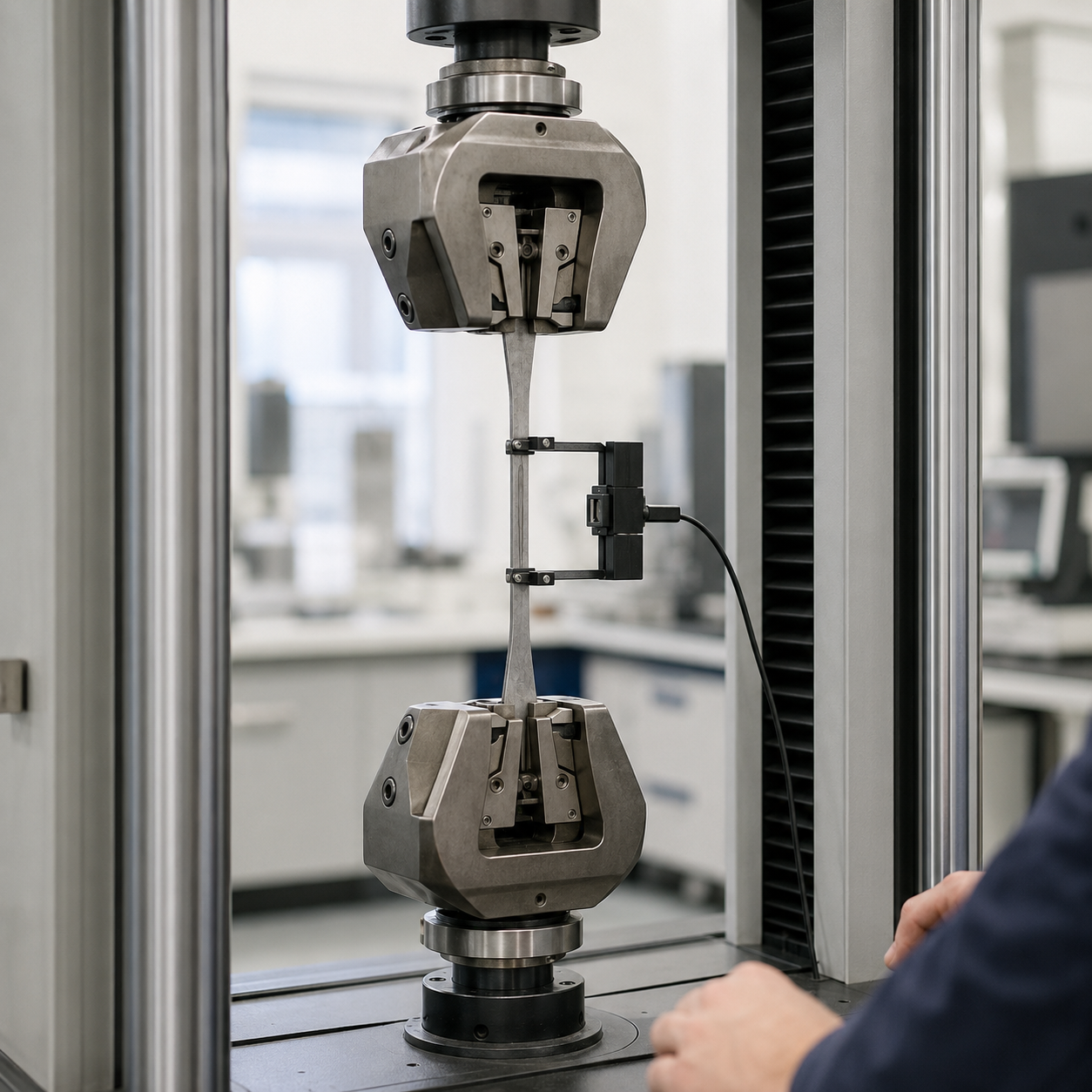

L’éprouvette est serrée dans les mors d’une machine universelle d’essai, équipée d’une cellule de charge étalonnée selon ISO 7500-1. Un extensomètre, à contact ou optique, est appliqué sur la longueur utile afin de mesurer l’allongement réel du matériau.
Conseil pratique : pour mesurer le module élastique et Rp0,2, le déplacement de la traverse ne suffit pas ; l’utilisation d’un extensomètre est toujours nécessaire.

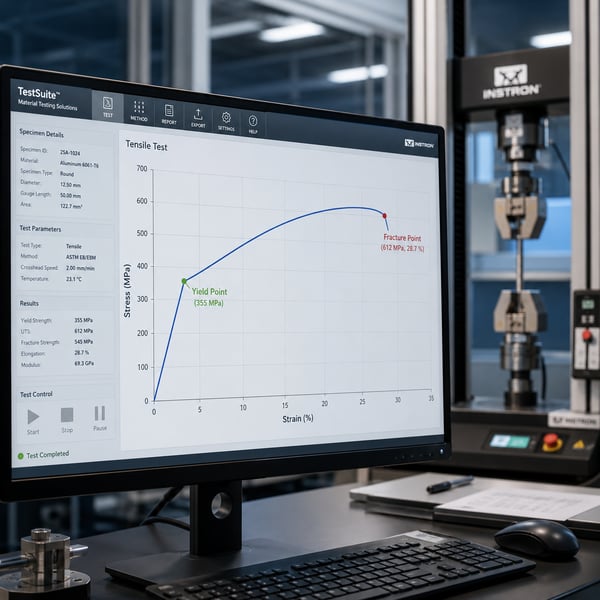

La machine applique la charge à une vitesse contrôlée. La norme ISO 6892-1, méthode A, prescrit un contrôle par vitesse de déformation. La courbe obtenue montre quatre phases :
Domaine élastique : contrainte et déformation sont proportionnelles, selon la loi de Hooke ; la pente correspond au module de Young du matériau (E).
Limite d’élasticité : la déformation plastique permanente commence.
Écrouissage : le matériau continue à résister jusqu’à la contrainte maximale, Rm.

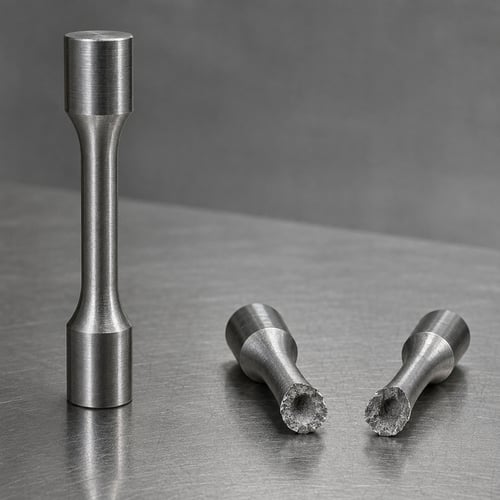

Striction et rupture : la déformation se concentre dans une section qui se rétrécit jusqu’à la fracture.
L’essai permet de déterminer les paramètres présents dans tout certificat de contrôle (EN 10204 3.1) et dans toute fiche matériau :
Module d’élasticité E [GPa]
Limite d’élasticité Re, ReH/ReL ou Rp0,2 [MPa]
Résistance à la traction Rm [MPa]
Allongement pourcentage à la rupture A [%]
Coefficient de striction Z [%]
Pour garantir la répétabilité des résultats et leur correcte comparabilité, il est nécessaire de respecter certains critères fondamentaux :
Toujours indiquer la norme de référence dans les cahiers des charges : les résultats ISO et ASTM ne sont pas directement comparables.
Contrôler la vitesse d’essai : presque tous les matériaux sont sensibles à la vitesse de déformation ; des vitesses plus élevées augmentent les valeurs mesurées de limite d’élasticité.
Soigner l’alignement : une éprouvette désalignée subit des flexions parasites qui anticipent la limite d’élasticité apparente.
Respecter le sens de prélèvement : dans les produits laminés, les propriétés varient entre le sens de laminage et le sens transversal.
Vérifier la position de rupture : une fracture en dehors de la longueur utile invalide la mesure de l’essai.
L’essai de traction est central dans la conception car il permet de connaître directement le comportement mécanique d’un matériau lorsqu’il est soumis à une contrainte.
Cet essai permet d’obtenir des grandeurs fondamentales telles que le module élastique, la limite d’élasticité, la résistance à la traction et l’allongement à la rupture, qui indiquent dans quelle mesure un matériau est rigide, résistant et déformable. Ces données sont indispensables pour choisir le matériau le plus adapté, dimensionner correctement un composant et prévoir son comportement en service.
Ainsi, le concepteur peut éviter les ruptures soudaines, garantir la sécurité de la structure et optimiser le poids, les coûts et les performances du produit final.
L’essai de traction est le fondement de la caractérisation mécanique : un essai normalisé, rapide et économique qui fournit les données sur lesquelles reposent la conception, la simulation et le contrôle qualité. Savoir comment l’essai est réalisé, quelles normes le régissent et comment interpréter ses résultats permet de concevoir à partir de données fiables, de choisir les bons fournisseurs et de prévenir les défaillances en service.
Vous avez un projet qui nécessite des matériaux aux propriétés mécaniques garanties ?
Fabriquez avec des matériaux certifiés et recevez immédiatement votre devis.
ReH est la limite supérieure d’élasticité, mesurable uniquement sur les matériaux présentant une limite d’élasticité nette, typiquement les aciers au carbone recuits. Rp0,2 est la limite conventionnelle qui produit une déformation plastique résiduelle de 0,2 %, utilisée pour tous les matériaux présentant une transition élasto-plastique progressive. Ces valeurs ne sont pas numériquement équivalentes, mais elles jouent le même rôle dans les vérifications.
Oui. L’éprouvette est menée jusqu’à la rupture. Lorsque le composant ne peut pas être sacrifié, on utilise des méthodes indirectes, comme les essais de dureté, qui peuvent être corrélés à Rm à l’aide des tableaux ISO 18265, ou des essais miniaturisés comme le small punch test.
Avec les vitesses prescrites par la norme ISO 6892-1, un essai sur acier dure généralement d’une à quelques minutes. Les essais à très faible vitesse de déformation, de type creep-like, ou sur des matériaux très ductiles peuvent nécessiter plus de temps.
La norme ISO 7500-1 impose la vérification du système de mesure de la force au moins une fois par an, ainsi qu’après toute intervention importante sur la cellule de charge ou le bâti. Les extensomètres sont étalonnés selon ISO 9513.
L’essai de traction sert à mesurer les propriétés mécaniques fondamentales d’un matériau : la rigidité, grâce au module de Young E ; la résistance, grâce à la limite d’élasticité Rp0,2 et à la résistance à la traction Rm ; et la ductilité, grâce à l’allongement A % et à la striction Z %.
Les dimensions dépendent de la norme et du type de matériau. Selon ISO, pour les éprouvettes cylindriques, on utilise souvent L₀ = 5d : par exemple, une éprouvette de 10 mm a L₀ = 50 mm. Pour les éprouvettes plates, les largeurs typiques sont 12,5, 20 ou 25 mm, avec des longueurs entre repères souvent égales à 50 ou 80 mm.
5 minutes de lecture
Weerg staff: juin 24, 2026
L’essai de traction est l’essai mécanique le plus utilisé au monde pour caractériser les matériaux. Un seul essai permet d’obtenir les données que...
4 minutes de lecture
Weerg staff: juin 17, 2026
La résistance à la traction est l'une des propriétés mécaniques les plus importantes en conception industrielle et en sélection des matériaux. Elle...
5 minutes de lecture
Weerg staff: juin 10, 2026
Les matériaux composites représentent l'une des innovations les plus significatives de l'ingénierie moderne. Grâce à leur capacité à combiner légèreté
