Limite d’Élasticité : Résistance à Limite d’Écoulement des Matériaux

Le limite d’élasticité est l’une des propriétés mécaniques les plus importantes des matériaux utilisés en ingénierie.
Elle définit le seuil au-delà duquel un matériau subit une déformation plastique permanente. Sa maîtrise est indispensable pour concevoir des composants sûrs, fiables et durables.

Qu'est-ce que LE LIMITE D’ÉLASTICITÉ ?

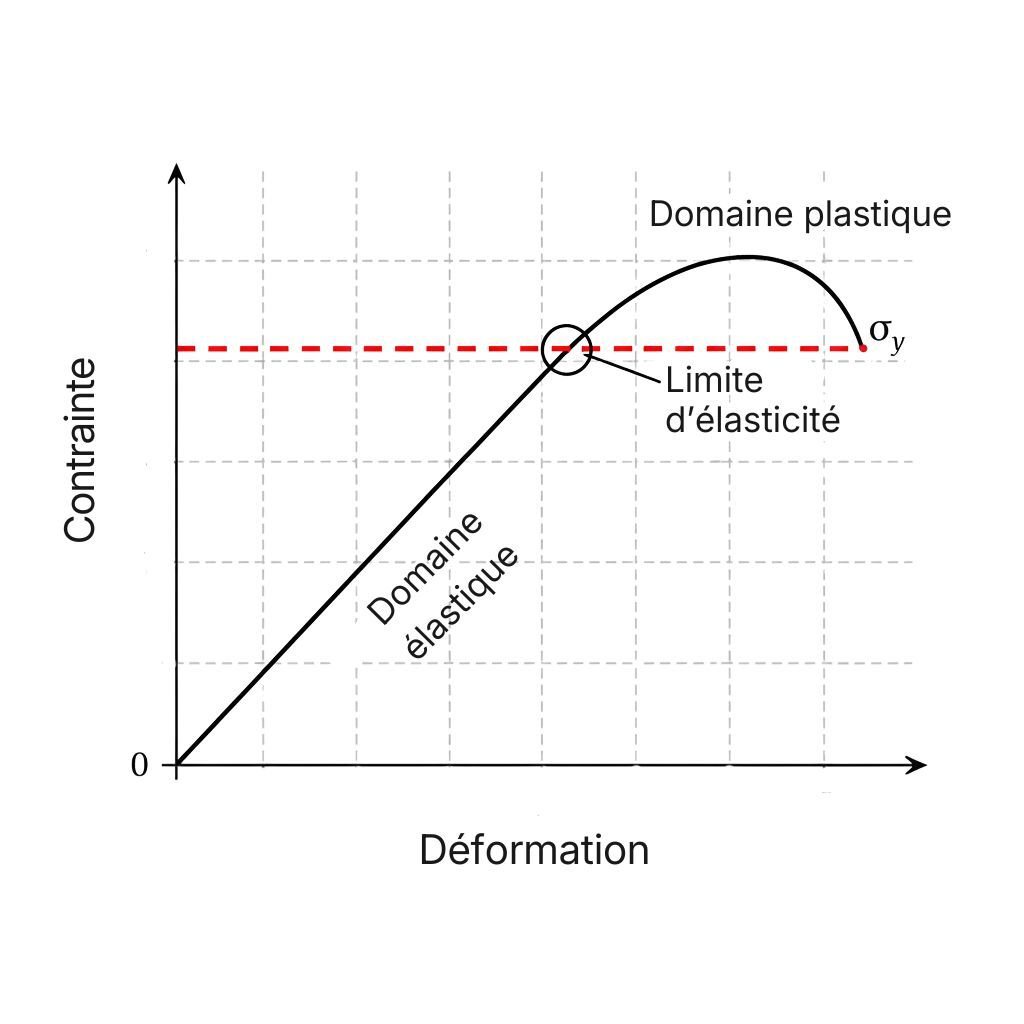

Le limite d’élasticité (σᵧ) est la valeur de contrainte à partir de laquelle un matériau passe d’un comportement élastique (réversible) à un comportement plastique (irréversible).

• En dessous de σᵧ → le matériau retrouve sa forme initiale après déchargement
• Au-delà de σᵧ → la déformation persiste même après suppression de la charge

En pratique, il s’agit de la limite de fonctionnement sûre pour la majorité des structures et pièces mécaniques.

Comment calcule-t-on LE LIMITE D’ÉLASTICITÉ ?

1) Formule de base

Le limite d’élasticité est défini par :

σᵧ = Fᵧ / A

Où :

• σᵧ = limite d’élasticité (Pa, MPa)
• Fᵧ = force au seuil d’écoulement (N)
• A = aire de la section résistante (mm² ou m²)

2) Méthode expérimentale : ESSAI DE TRACTION

En ingénierie, la limite d’élasticité est généralement mesurée par essai de traction normalisé:

• L’éprouvette est soumise à une charge croissante
• La courbe contrainte–déformation est enregistrée
• Le point de non-linéarité marque le début de l’écoulement plastique

3) MÉTHODE DU DÉCALAGE 0,2 % (OFFSET 0,2 %)

Pour les matériaux ne présentant pas de limite d’élasticité nette (ex. : nombreuses alliages d’aluminium), on utilise la méthode conventionnelle du 0,2 % :

• Tracé d’une droite parallèle à la zone élastique
• Décalage correspondant à une déformation plastique de 0,2 %
• L’intersection avec la courbe définit σᵧ (0,2 %)

Méthode de référence dans l’industrie.

TÉLÉVERSEZ VOTRE FICHIER ET CONSULTEZ UN EXPERT

Unités de mesure

Le limite d’élasticité s’exprime généralement en :

• MPa (mégapascal) → standard industriel
• GPa → matériaux à très haute résistance
• psi → systèmes impériaux

Pourquoi LE LIMITE D’ÉLASTICITÉ EST-IL CRUCIAL ?

Le limite d’élasticité est un paramètre clé car il :

• définit la charge maximale admissible en service
• évite les déformations permanentes (flexion, allongement)
• oriente le choix des matériaux
• réduit les risques de rupture et les coûts de maintenance
• sert de référence pour les coefficients de sécurité

En conception mécanique, on travaille presque toujours bien en-dessous de la rupture, en se basant sur le limite d’élasticité.

Comparaison : LIMITE D’ÉLASTICITÉ VS RÉSISTANCE À LA TRACTION

À ne pas confondre :

• Limite d’élasticité (σᵧ) → début de la déformation plastique
• Résistance à la traction (σᵤ) → charge maximale avant rupture

Un matériau peut :

• s’écouler tôt mais présenter une grande ductilité
• s’écouler tardivement mais rompre de manière fragile

Valeurs typiques de LIMITE D’ÉLASTICITÉ

Les valeurs dépendent du traitement thermique, du procédé de fabrication et de l’orientation du matériau.

Limite d'élasticité en impression 3D

En fabrication additive, la limite d’élasticité dépend également de :

• la technologie (FDM, MJF, SLA)
• l’orientation d’impression
• le taux de remplissage
• le post-traitement
• l’anisotropie du matériau

Exemples :

• FDM → comportement anisotrope, plus faible selon l’axe Z
• MJF / SLS → comportement plus homogène
• SLA → valeurs élevées mais plus grande fragilité

Il est indispensable d’évaluer le matériau ET le procédé, et non uniquement les données théoriques.

Limite d'élasticité et COEFFICIENT de sécurité

En dimensionnement, on utilise couramment :

σₐ𝒹ₘ = σᵧ / FS

Avec :

• σₐ𝒹ₘ = contrainte admissible
• FS = coefficient de sécurité (1,5 à 3 ou plus)

Cette approche garantit un fonctionnement exclusivement en domaine élastique.

Erreurs courantes à éviter

• Confondre limite d’élasticité et rupture
• Utiliser des valeurs théoriques sans tenir compte du procédé
• Négliger l’anisotropie (notamment en impression 3D)
• Ignorer l’influence de la température et de l’environnement
• Appliquer un coefficient de sécurité insuffisant

Conclusions

Le limite d’élasticité est le paramètre fondamental pour déterminer le seuil à partir duquel un matériau se déforme de manière permanente.

Il est indispensable pour :

• le calcul de structures
• le choix des matériaux
• la sécurité et la fiabilité des composants
• les applications CNC et impression 3D

Concevoir en-dessous du limite d’élasticité, c’est concevoir en toute sécurité.
