6 minuto leído
Weerg staff
:
jul 1, 2026
Las aleaciones de cobre son uno de los grupos de materiales más versátiles a disposición del diseñador: combinan la conductividad y la resistencia a la corrosión del cobre con resistencias mecánicas y una maquinabilidad que el cobre puro nunca podría alcanzar. Existen cientos de calidades normalizadas, desde latones para torneado hasta bronces marinos, pasando por aleaciones cobre-berilio capaces de competir con los aceros.
En esta guía veremos cómo se clasifican las aleaciones de cobre, cuáles son las principales familias, qué propiedades se pueden esperar y cómo elegir la calidad adecuada en función de la aplicación. Si ya necesitas pasar de la teoría a la práctica, puedes confiar en nuestro servicio de torneado CNC y fresado CNC con materiales certificados.
Una aleación de cobre es un material en el que el cobre sigue siendo el elemento predominante, pero se combina con uno o más elementos en cantidad suficiente para modificar de forma significativa sus propiedades.

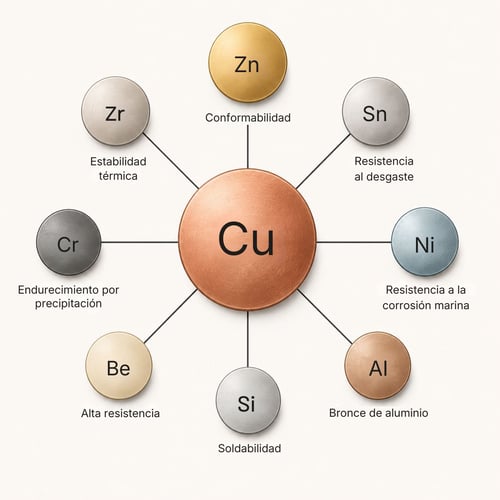

Cada elemento de aleación introduce un efecto específico:
Zinc: mejora la trabajabilidad en frío y reduce el coste (latones);
Estaño: aumenta la resistencia mecánica y la resistencia al desgaste (bronces);
Níquel: proporciona resistencia a la corrosión marina y estabilidad a altas temperaturas (cuproníquel);
Aluminio: forma una película protectora y aporta resistencia mecánica (bronces al aluminio);
Silicio: mejora la soldabilidad y la fluidez en fundición;
Berilio, cromo, zirconio: permiten el tratamiento de endurecimiento por precipitación, alcanzando durezas y resistencias elevadas.
En general, cada elemento de aleación reduce la conductividad eléctrica, pero aporta mayor resistencia y maquinabilidad.
La norma europea UNI EN 1412 identifica cada aleación con un código formado por “CW” + tres cifras + una letra que indica la familia. La letra final es la clave para orientarse:
A, B → cobres puros y de baja aleación
C, D → aleaciones cobre-aluminio
E, F → cuproníquel
G, H → alpaca o maillechort (Cu-Ni-Zn)
L–S → latones (Cu-Zn)
En paralelo se utiliza la designación simbólica, por ejemplo CuZn37 o CuNi10Fe1Mn, y, para el mercado estadounidense, el sistema UNS, por ejemplo C26000 o C70600. Indicar siempre la calidad y el estado de suministro en los planos evita ambigüedades en producción.

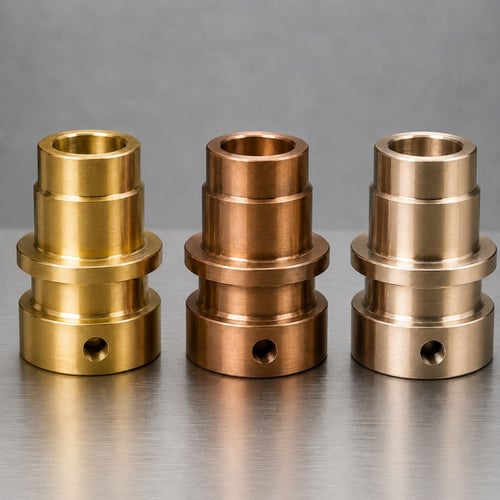

Las aleaciones se agrupan en familias homogéneas según el principal elemento de aleación. Veamos las más relevantes desde el punto de vista industrial.
Los latones son aleaciones cobre-zinc con contenidos de Zn del 5 % al 45 %. Son las aleaciones de cobre más producidas del mundo por su coste contenido, excelente maquinabilidad y aspecto estético agradable. Se dividen en dos grupos:
Latones α (Zn < 37 %): monofásicos, deformables en frío —chapas, hilos, racores—;
Latones α+β (Zn 37–45 %): más resistentes, deformables en caliente, estampables y torneables.
Calidades más comunes:
CW508L (CuZn37): latón amarillo para estampación y deformación en frío.
CW614N (CuZn39Pb3): latón con plomo, estándar mundial para el torneado automático. Bajo presión normativa por el contenido de plomo en aguas potables.
CW724R (CuZn21Si3P): latón sin plomo al silicio, certificado para agua potable (grifería, válvulas).
CW307G (CuZn40Al2): latón naval de alta resistencia para ambientes marinos.
Tradicionalmente, “bronce” indica la aleación cobre-estaño, pero hoy el término abarca una amplia familia de aleaciones de alta resistencia mecánica y a la corrosión.
CuSn8 (CW453K): bronce al estaño clásico, para muelles, casquillos y contactos eléctricos sometidos a esfuerzo.
CuSn8P (CW459K): bronce fosforoso, con excelente resistencia a la fatiga y al desgaste.
CuAl10Fe (CW303G) y CuAl10Ni5Fe4 (CW307G), bronces al aluminio: entre las aleaciones de cobre más resistentes mecánicamente, con excelente comportamiento en agua de mar. Utilizados para rodetes, hélices, válvulas y ejes de bombas.
CuSi3Mn (CW116C): bronce al silicio, excelente soldabilidad, alternativa sin plomo para aplicaciones de agua potable.
Aleaciones cobre-níquel con contenidos de Ni del 10 % al 30 %, eventualmente con pequeñas cantidades de hierro y manganeso. Se distinguen por:
excelente resistencia a la corrosión marina, incluso mejor que los aceros inoxidables en muchos casos;
resistencia al biofouling, es decir, no se incrustan con organismos marinos;
buena estabilidad mecánica a altas temperaturas.
Calidades estándar: CuNi10Fe1Mn —CW352H— y CuNi30Mn1Fe —CW354H—. Son los materiales de elección para intercambiadores de calor, tuberías de agua de mar, desalinizadoras, sistemas de refrigeración de centrales eléctricas y construcción naval.
Aleaciones cobre-níquel-zinc, también llamadas “alpaca” o “nickel silver”. Combinan resistencia a la corrosión y aspecto plateado, y se utilizan para componentes eléctricos de precisión, cubertería, instrumentos musicales y llaves. La calidad típica es CuNi18Zn20 (CW409J).
Son las aleaciones de cobre “especiales”, endurecidas por precipitación: después del tratamiento de solubilización y temple, un envejecimiento controlado provoca la precipitación de fases muy finas que bloquean las dislocaciones, aumentando drásticamente la dureza.
Cobre-berilio (CuBe2, CW101C): cargas de rotura de hasta 1.300 MPa con conductividad del 22–28 % IACS. Utilizado para muelles conductores, conectores sometidos a fatiga, herramientas antichispa para ambientes ATEX y matrices de moldeo de plástico con alta conductividad térmica. Atención: el berilio es tóxico durante el mecanizado cuando se generan polvos y requiere protocolos de seguridad específicos.
Cobre-cromo-zirconio (CuCr1Zr, CW106C): durezas de aproximadamente 150 HB y conductividad de alrededor del 80 % IACS, mantenidas hasta 450 °C. Es el estándar para electrodos de soldadura por resistencia, insertos de moldes y barras conductoras sometidas a esfuerzos térmicos.
La siguiente tabla compara las calidades más representativas de cada familia en cuanto a propiedades mecánicas (Rm, Rp0.2, alargamiento A %), conductividad eléctrica y maquinabilidad.
Los valores son indicativos y varían según el estado de suministro: siempre deben verificarse en el certificado del material.
|
Aleación |
Designación EN |
Rm (MPa) |
Rp0,2 (MPa) |
A% |
Conductividad (% IACS) |
Mecanizabilidad |
|
CuZn37 (latón amarillo) |
CW508L |
280-440 |
120-350 |
15-45 |
28 |
Buena |
|
CuZn39Pb3 (torneado) |
CW614N |
360-470 |
140-310 |
12-30 |
27 |
Excelente |
|
CuZn21Si3P (sin plomo) |
CW724R |
530-650 |
280-450 |
12-25 |
12 |
Buena |
|
CuSn8 (bronce) |
CW453K |
380-700 |
130-560 |
8-65 |
13 |
Aceptable |
|
CuAl10Ni5Fe4 (bronce Al-Ni) |
CW307G |
650-750 |
280-400 |
13-20 |
8 |
Aceptable |
|
CuNi10Fe1Mn |
CW352H |
300-400 |
110-200 |
25-35 |
9 |
Buena |
|
CuBe2 (tratada TF00) |
CW101C |
1.150-1.350 |
1.000-1.250 |
2-5 |
22 |
Aceptable |
|
CuCr1Zr (tratada) |
CW106C |
400-500 |
350-450 |
12-18 |
75-85 |
Buena |
A diferencia de los aceros, la mayoría de las aleaciones de cobre no se endurecen por temple martensítico. Los principales mecanismos de endurecimiento son:
Endurecimiento por deformación en frío (cold working): deformación plástica en frío mediante laminación, trefilado o estampación. Es válido para latones, bronces y cuproníqueles. Los estados de suministro se designan con siglas como H070 o H080 (semiduro, duro).
Recocido: calienta el material para restablecer la ductilidad y la homogeneidad después del endurecimiento por deformación.
Endurecimiento por precipitación (age hardening): típico de CuBe y CuCrZr. La secuencia es solubilización → temple en agua → envejecimiento a temperatura controlada. Permite mecanizar la pieza en estado blando y endurecerla solo al final del ciclo.
Las aleaciones de cobre están presentes en prácticamente todos los sectores industriales:
Automoción: conectores en CuBe, racores de latón, casquillos de bronce, intercambiadores en cuproníquel;
Electrónica y electrotecnia: muelles y contactos en CuBe, barras conductoras en CuCrZr;
Fontanería, calefacción e instalaciones sanitarias: grifería en latones sin plomo, racores de latón;
Naval y offshore: cuproníquel para tuberías, bronces al aluminio para hélices y válvulas;
Moldes y herramientas: CuBe y CuCrZr para insertos de alta conductividad térmica y electrodos de soldadura;
Mobiliario y diseño: latones para acabados, tiradores e iluminación; bronces para fundiciones artísticas.
Para elegir la aleación de cobre más adecuada para tu proyecto, conviene analizar, por orden de prioridad:
Entorno de servicio
Marino → cuproníquel o bronces al aluminio;
Agua potable → latones sin plomo;
Atmósfera ATEX → CuBe —antichispa—.
Resistencia mecánica requerida
Estándar → latones y bronces;
Alta → CuBe, CuCrZr, bronces Al-Ni.
Conductividad eléctrica o térmica
Alta → CuCrZr;
Media → CuBe;
Baja aceptable → latones, bronces.
Proceso principal de mecanizado o conformado
Torneado automático → CW614N;
Deformación en frío → latones α;
Soldadura → bronces al silicio.
Cumplimiento normativo
RoHS, REACH, DM 174/2004 —agua potable—, biocompatibilidad.
Coste y disponibilidad
Los latones estándar y los bronces son los más disponibles;
CuBe y CuCrZr tienen plazos y precios superiores.
Las aleaciones de cobre cubren un espectro de prestaciones enorme: desde latones económicos para torneado hasta cuproníqueles marinos, pasando por el cobre-berilio, competitivo con los aceros.
Para elegir la aleación adecuada para tu proyecto bastan pocos pasos: definir el entorno y las prestaciones requeridas, traducir los requisitos en la familia correcta, especificar la calidad y el estado de suministro según la UNI EN 1412 y verificar la conformidad en los certificados.
El resultado es un componente que funciona de verdad, tanto en producción como en servicio.
¿Necesitas producir componentes en aleaciones de cobre con calidad certificada y propiedades garantizadas?
Carga tu archivo y recibe tu presupuesto de inmediato
El latón es una aleación cobre-zinc; el bronce es tradicionalmente una aleación cobre-estaño, aunque hoy el término cubre todas las aleaciones de cobre que no son latón (bronces al aluminio, al silicio, fosforosos). En la práctica: el latón es más económico, más fácil de mecanizar y tiene un color amarillo dorado; el bronce es más resistente mecánicamente y a la corrosión, con tonalidades que van del rojizo al marrón.
La más resistente es el cobre-berilio (CuBe2) tratado por precipitación, con cargas de rotura de hasta 1.300 MPa, comparables a las de un acero bonificado. Entre las aleaciones no tratables térmicamente, destacan los bronces al aluminio-níquel (CuAl10Ni5Fe4), en torno a 750 MPa.
Las aleaciones de cobre no se oxidan en el sentido clásico, ya que el óxido de hierro es la herrumbre. Sin embargo, se recubren de una pátina de óxidos y carbonatos de cobre que, en muchos casos, actúa como capa protectora, como la clásica pátina verde de las cubiertas de cobre. En ambientes agresivos pueden sufrir fenómenos específicos, como la deszincificación en latones con alto contenido de Zn o la corrosión galvánica si se combinan con materiales más nobles.
Sí, pero con algunas precauciones. Los latones y los bronces al silicio se sueldan fácilmente con MIG y TIG. Los cuproníqueles son soldables con consumibles específicos. Las aleaciones con plomo, como CW614N, son difíciles de soldar. CuBe y CuCrZr son soldables con procesos que no degraden el tratamiento de precipitación; son preferibles las soldaduras de alta densidad de energía o las soldaduras fuertes.
Los latones estándar (CW508L, CW614N) son las aleaciones de cobre más económicas y difundidas, también gracias a la amplia disponibilidad de chatarra y a la eficiencia de los procesos de mecanizado y conformado. Los bronces al aluminio, los cuproníqueles y las aleaciones tratables térmicamente (CuBe, CuCrZr) tienen costes sensiblemente superiores.
Sí, completamente. El cobre y sus aleaciones se encuentran entre los materiales más reciclados del mundo: el cobre procedente de chatarra mantiene las mismas propiedades que el primario, y una proporción relevante de las aleaciones disponibles en el mercado procede del reciclaje. Es una de las principales ventajas ambientales y económicas de esta familia de materiales.
6 minuto leído
Weerg staff: jul 1, 2026
Las aleaciones de cobre son uno de los grupos de materiales más versátiles a disposición del diseñador: combinan la conductividad y la resistencia a...
4 minuto leído
Weerg staff: jun 24, 2026
El ensayo de tracción es la prueba mecánica más utilizada en el mundo para caracterizar materiales. Con un único ensayo se obtienen los datos que...
4 minuto leído
Weerg staff: jun 17, 2026
La resistencia a tracción es una de las propiedades mecánicas más importantes en el diseño industrial y en la selección de materiales. Indica la...
