Kupferlegierungen: Klassifizierung, Eigenschaften und Auswahlkriterien

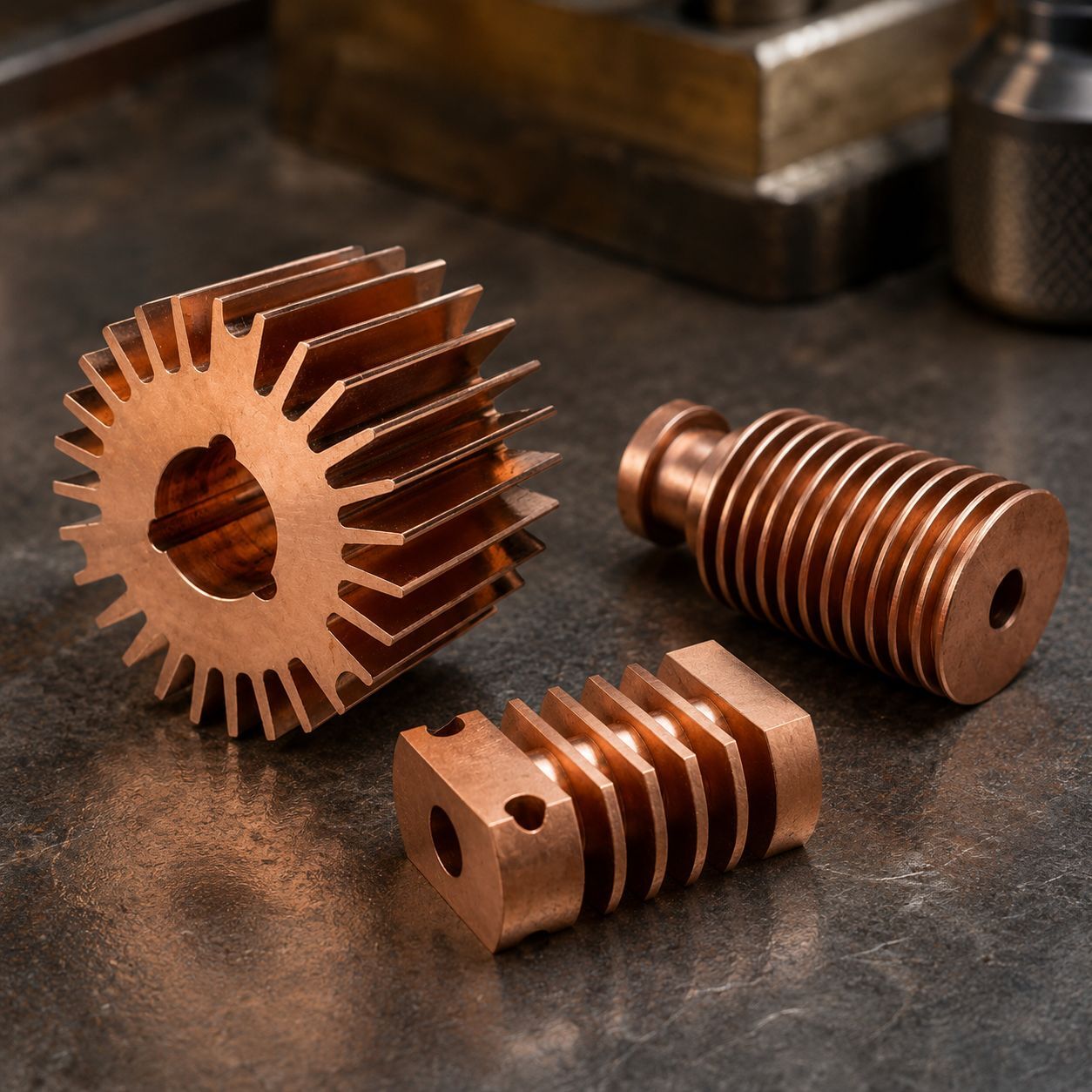

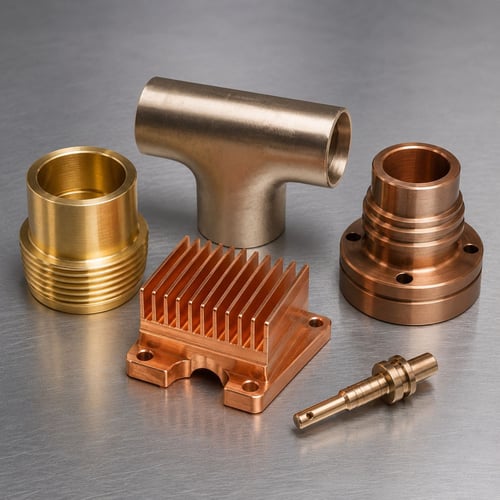

Kupferlegierungen gehören zu den vielseitigsten Werkstoffgruppen, die Konstrukteuren zur Verfügung stehen: Sie verbinden die Leitfähigkeit und Korrosionsbeständigkeit von Kupfer mit mechanischen Festigkeiten und einer Bearbeitbarkeit, die reines Kupfer niemals erreichen könnte. Es gibt Hunderte genormter Qualitäten, von Drehmessingen über Marinebronzen bis hin zu Kupfer-Beryllium-Legierungen, die mit Stählen konkurrieren können.

In diesem Leitfaden betrachten wir, wie Kupferlegierungen klassifiziert werden, welche Hauptfamilien es gibt, welche Eigenschaften zu erwarten sind und wie die richtige Qualität je nach Anwendung ausgewählt wird. Wenn Sie bereits von der Theorie zur Praxis übergehen müssen, können Sie sich auf unseren CNC-Drehservice und CNC-Frässervice mit zertifizierten Materialien verlassen.

Was ist eine Kupferlegierung?

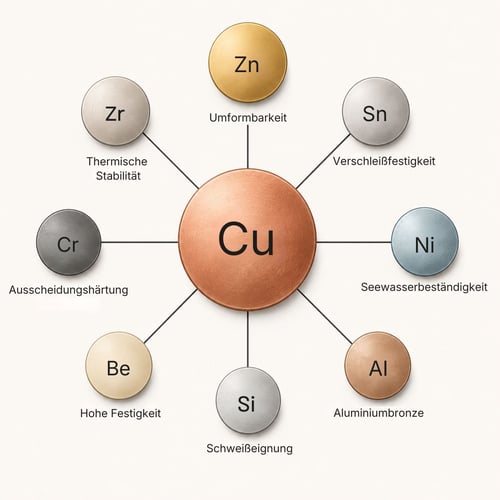

Eine Kupferlegierung ist ein Werkstoff, in dem Kupfer das überwiegende Element bleibt, jedoch mit einem oder mehreren Elementen in ausreichender Menge kombiniert wird, um seine Eigenschaften deutlich zu verändern. Jedes Legierungselement bringt eine bestimmte Wirkung mit sich:

• Zink: verbessert die Kaltumformbarkeit und senkt die Kosten (Messinge);



• Zinn: erhöht die mechanische Festigkeit und Verschleißbeständigkeit (Bronzen);



• Nickel: verleiht Beständigkeit gegen Meerwasserkorrosion und Stabilität bei hohen Temperaturen (Kupfernickel);



• Aluminium: bildet einen Schutzfilm und sorgt für mechanische Festigkeit (Aluminiumbronzen);



• Silizium: verbessert die Schweißbarkeit und die Fließfähigkeit beim Gießen;



• Beryllium, Chrom, Zirkonium: ermöglichen eine Ausscheidungshärtung, wodurch hohe Härten und Festigkeiten erreicht werden.

Im Allgemeinen verringert jedes Legierungselement die elektrische Leitfähigkeit, erhöht jedoch Festigkeit und Bearbeitbarkeit.

Wie werden Kupferlegierungen bezeichnet?

Die europäische Norm UNI EN 1412 identifiziert jede Legierung mit einem Code aus „CW“ + drei Ziffern + einem Buchstaben, der die Familie angibt. Der letzte Buchstabe ist der Schlüssel zur Orientierung:

• A, B: reine und niedriglegierte Kupferwerkstoffe

• C, D: Kupfer-Aluminium-Legierungen



• E, F: Kupfernickel



• G, H: Neusilber beziehungsweise Maillechort (Cu-Ni-Zn)



• L bis S: Messinge (Cu-Zn)

Parallel dazu wird die symbolische Bezeichnung verwendet (zum Beispiel CuZn37 oder CuNi10Fe1Mn) sowie für den amerikanischen Markt das UNS-System (zum Beispiel C26000 oder C70600). Die Angabe von Qualität und Lieferzustand auf Zeichnungen vermeidet Mehrdeutigkeiten in der Produktion.

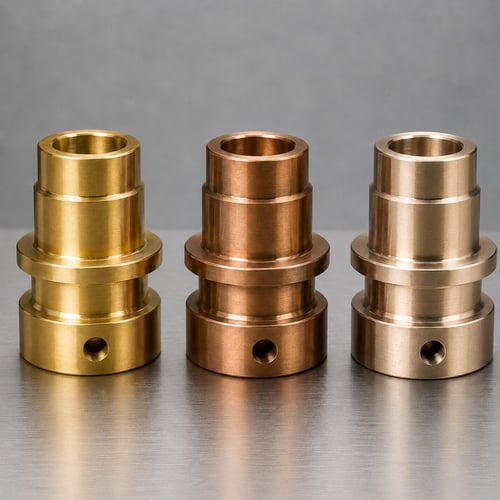

Die wichtigsten Familien von Kupferlegierungen

Kupferlegierungen werden nach ihrem wichtigsten Legierungselement in homogene Familien eingeteilt. Im Folgenden betrachten wir die industriell relevantesten Gruppen.

Messinge (Cu-Zn): Kupfer-Zink-Legierungen

Messinge sind Kupfer-Zink-Legierungen mit Zn-Gehalten von 5 % bis 45 %. Sie sind die weltweit am häufigsten hergestellten Kupferlegierungen, da sie geringe Kosten, ausgezeichnete Bearbeitbarkeit und eine ansprechende Optik vereinen. Sie werden in zwei Gruppen unterteilt:

• α-Messinge (Zn < 37 %): einphasig, kalt umformbar (Bleche, Drähte, Fittings);



• α+β-Messinge (Zn 37 % bis 45 %): fester, warm umformbar, prägbar und drehbar.

Häufigste Qualitäten:

• CW508L (CuZn37): Gelbmessing zum Prägen und zur Kaltumformung.



• CW614N (CuZn39Pb3): bleihaltiges Messing, weltweiter Standard für das Automatendrehen. Aufgrund des Bleigehalts in Trinkwasseranwendungen unter regulatorischem Druck.



• CW724R (CuZn21Si3P): bleifreies Siliziummessing, zertifiziert für Trinkwasseranwendungen (Armaturen, Ventile).



• CW307G (CuZn40Al2): hochfestes Marinemessing für maritime Umgebungen.

Bronzen (Cu-Sn und Derivate): Kupfer-Zinn-Legierungen

Traditionell bezeichnet „Bronze“ eine Kupfer-Zinn-Legierung, heute umfasst der Begriff jedoch eine breite Familie von Legierungen mit hoher mechanischer Festigkeit und Korrosionsbeständigkeit.

• CuSn8 (CW453K): klassische Zinnbronze für Federn, Gleitlagerbuchsen und beanspruchte elektrische Kontakte.



• CuSn8P (CW459K): Phosphorbronze mit sehr guter Ermüdungs- und Verschleißbeständigkeit.



• CuAl10Fe (CW303G) und CuAl10Ni5Fe4 (CW307G) (Aluminiumbronzen): gehören zu den mechanisch festesten Kupferlegierungen und zeigen ein ausgezeichnetes Verhalten in Meerwasser. Verwendet für Laufräder, Propeller, Ventile und Pumpenwellen.



• CuSi3Mn (CW116C): Siliziumbronze mit hervorragender Schweißbarkeit, bleifreie Alternative für Trinkwasseranwendungen.

Kupfernickel (Cu-Ni): Kupfer-Nickel-Legierungen

Kupfer-Nickel-Legierungen enthalten 10 % bis 30 % Ni, gegebenenfalls mit kleinen Mengen Eisen und Mangan. Sie zeichnen sich aus durch:

• ausgezeichnete Beständigkeit gegen Meerwasserkorrosion (in vielen Fällen sogar besser als rostfreie Stähle);

• Beständigkeit gegen Biofouling (sie werden nicht von Meeresorganismen bewachsen);

• gute mechanische Stabilität bei hohen Temperaturen.

Standardqualitäten sind CuNi10Fe1Mn (CW352H) und CuNi30Mn1Fe (CW354H). Sie sind die Werkstoffe der Wahl für Wärmetauscher, Meerwasserleitungen, Entsalzungsanlagen, Kühlsysteme von Kraftwerken und den Schiffbau.

Maillechort oder Neusilber (Cu-Ni-Zn): Kupfer-Nickel-Zink-Legierungen

Kupfer-Nickel-Zink-Legierungen werden auch „Neusilber“, „Alpaka“ oder „Nickel Silver“ genannt. Sie verbinden Korrosionsbeständigkeit mit silberähnlichem Aussehen und werden für elektrische Präzisionsbauteile, Besteck, Musikinstrumente und Schlüssel verwendet. Eine typische Qualität ist CuNi18Zn20 (CW409J).

Hochfeste Legierungen: CuBe und CuCrZr

Dies sind die „Speziallegierungen“ unter den Kupferwerkstoffen, gehärtet durch Ausscheidung: Nach Lösungsglühen und Abschrecken führt eine kontrollierte Alterung zur Ausscheidung sehr feiner Phasen, die Versetzungen blockieren und die Härte stark erhöhen.

• Kupfer-Beryllium (CuBe2, CW101C): Zugfestigkeiten bis 1.300 MPa bei einer Leitfähigkeit von 22 % bis 28 % IACS. Verwendet für leitfähige Federn, ermüdungsbeständige Steckverbinder, funkenfreie Werkzeuge für ATEX-Umgebungen und Kunststoffspritzgussformen mit hoher Wärmeleitfähigkeit. Achtung: Beryllium ist bei der Bearbeitung in Form von Staub toxisch und erfordert spezielle Sicherheitsprotokolle.

• Kupfer-Chrom-Zirkonium (CuCr1Zr, CW106C): Härten von etwa 150 HB und eine Leitfähigkeit von rund 80 % IACS, die bis 450 °C erhalten bleiben. Es ist der Standardwerkstoff für Widerstandsschweißelektroden, Formeinsätze und thermisch beanspruchte Stromschienen.

Vergleich der wichtigsten Kupferlegierungen

Die folgende Tabelle vergleicht die repräsentativsten Qualitäten jeder Familie hinsichtlich mechanischer Eigenschaften (Rm, Rp0,2, Bruchdehnung A %), elektrischer Leitfähigkeit und Bearbeitbarkeit.

Die Werte sind Richtwerte und variieren je nach Lieferzustand: Sie müssen immer anhand des Werkstoffzertifikats überprüft werden.

Wärmebehandlungen von Kupferlegierungen

Im Gegensatz zu Stählen härten die meisten Kupferlegierungen nicht durch martensitisches Abschrecken. Die wichtigsten Härtungsmechanismen sind:

• Kaltverfestigung (cold working): plastische Verformung bei Raumtemperatur durch Walzen, Ziehen oder Prägen. Dies gilt für Messinge, Bronzen und Kupfernickel. Die Lieferzustände werden mit Kürzeln wie H070 oder H080 bezeichnet (halbhart, hart).

• Glühen: Erwärmen des Werkstoffs, um nach der Kaltverfestigung Duktilität und Homogenität wiederherzustellen.

• Ausscheidungshärtung (age hardening): typisch für CuBe und CuCrZr. Die Abfolge lautet: Lösungsglühen, Abschrecken in Wasser, Alterung bei kontrollierter Temperatur. Dadurch kann das Bauteil im weichen Zustand bearbeitet und erst am Ende des Fertigungszyklus gehärtet werden.

Anwendungsbereiche von Kupferlegierungen

Kupferlegierungen kommen praktisch in allen Industriebereichen vor:

• Automobilindustrie: Steckverbinder aus CuBe, Messingfittings, Bronzebuchsen, Wärmetauscher aus Kupfernickel;



• Elektronik und Elektrotechnik: Federn und Kontakte aus CuBe, Stromschienen aus CuCrZr;



• Sanitär-, Heizungs- und Trinkwassertechnik: Armaturen aus bleifreien Messingen, Messingfittings;



• Schiffbau und Offshore: Kupfernickel für Rohrleitungen, Aluminiumbronzen für Propeller und Ventile;



• Formen und Werkzeuge: CuBe und CuCrZr für Einsätze mit hoher Wärmeleitfähigkeit und Schweißelektroden;



• Möbel und Design: Messinge für Oberflächen, Griffe und Beleuchtung; Bronzen für Kunstguss.

Wie wählt man die richtige Kupferlegierung aus?

Um die am besten geeignete Kupferlegierung für ein Projekt auszuwählen, sollten folgende Faktoren in dieser Reihenfolge analysiert werden:

1. Betriebsumgebung

   Marine Umgebung: Kupfernickel oder Aluminiumbronzen;

   Trinkwasser: bleifreie Messinge;

   ATEX-Atmosphäre: CuBe (funkenfrei).

2. Erforderliche mechanische Festigkeit

   Standard: Messinge und Bronzen;

   Hoch: CuBe, CuCrZr, Al-Ni-Bronzen.

3. Elektrische oder thermische Leitfähigkeit

   Hoch: CuCrZr;

   Mittel: CuBe;

   Niedrig akzeptabel: Messinge, Bronzen.

4. Vorherrschende Bearbeitungsart

   Automatendrehen: CW614N;

   Kaltumformung: α-Messinge;

   Schweißen: Siliziumbronzen.

5. Normative Konformität

   RoHS, REACH, DM 174/2004 (Trinkwasser), Biokompatibilität.

6. Kosten und Verfügbarkeit

   Standardmessinge und Bronzen sind am leichtesten verfügbar;

   CuBe und CuCrZr haben längere Lieferzeiten und höhere Preise.

Fazit

Kupferlegierungen decken ein enormes Leistungsspektrum ab: von wirtschaftlichen Drehmessingen über maritime Kupfernickel bis hin zu Kupfer-Beryllium, das mit Stählen konkurrieren kann.

Für die Wahl der richtigen Legierung für Ihr Projekt sind nur wenige Schritte erforderlich: Betriebsumgebung und geforderte Leistungen definieren, die Anforderungen der richtigen Legierungsfamilie zuordnen, Qualität und Lieferzustand gemäß UNI EN 1412 angeben und die Konformität anhand der Zertifikate überprüfen.

Das Ergebnis ist ein Bauteil, das wirklich funktioniert, sowohl in der Produktion als auch im Einsatz.
