Leghe di rame: classificazione, proprietà e criteri di scelta

Le leghe di rame sono uno dei gruppi di materiali più versatili a disposizione del progettista: combinano la conducibilità e la resistenza alla corrosione del rame con resistenze meccaniche e lavorabilità che il rame puro non potrebbe mai raggiungere. Si parla di centinaia di gradi normati, dagli ottoni da tornitura ai bronzi marini, fino alle leghe rame-berillio capaci di competere con gli acciai.

In questa guida vediamo come si classificano le leghe di rame, quali sono le famiglie principali, quali proprietà aspettarsi e come scegliere il grado giusto in funzione dell'applicazione. Se devi già passare dalla teoria alla pratica, puoi affidarti al nostro servizio di tornitura CNC e fresatura CNC con materiali certificati.

Cos'è una lega di rame

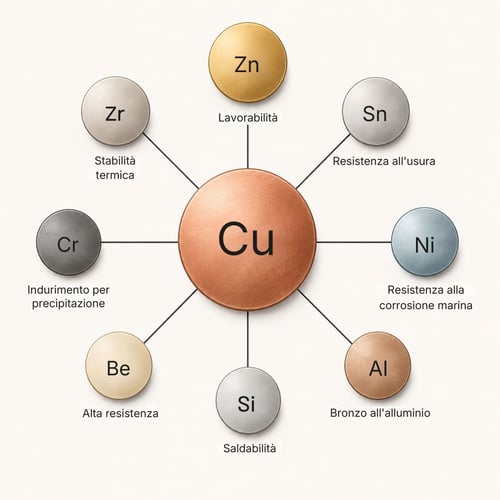

Una lega di rame è un materiale in cui il rame resta l'elemento prevalente ma è combinato con uno o più elementi in quantità sufficiente da modificarne in modo significativo le proprietà. Ogni elemento alliganti introduce un effetto specifico:

• Zinco: migliora la lavorabilità a freddo, abbassa il costo (ottoni);
• Stagno: aumenta resistenza meccanica e resistenza all'usura (bronzi);
• Nichel: conferisce resistenza alla corrosione marina e stabilità a caldo (cupronichel);
• Alluminio: forma un film protettivo, dà resistenza meccanica (bronzi all'alluminio);
• Silicio: migliora saldabilità e fluidità in fusione;
• Berillio, cromo, zirconio: permettono il trattamento di indurimento per precipitazione, raggiungendo durezze e resistenze elevate.

In generale, ogni elemento di lega riduce la conducibilità elettrica ma fa guadagnare resistenza e lavorabilità.

Come si designano le leghe di rame?

Lo standard europeo UNI EN 1412 identifica ogni lega con un codice "CW" + tre cifre + una lettera che indica la famiglia. La lettera finale è la chiave per orientarsi:

• A, B → rami puri e bassolegati
• C, D → leghe rame-alluminio
• E, F → cupronichel
• G, H → maillechort (Cu-Ni-Zn)
• L–S → ottoni (Cu-Zn)

In parallelo si usa la designazione simbolica (es. CuZn37, CuNi10Fe1Mn) e, per il mercato americano, il sistema UNS (es. C26000, C70600). Indicare sempre grado e stato di fornitura sui disegni evita ambiguità in produzione.

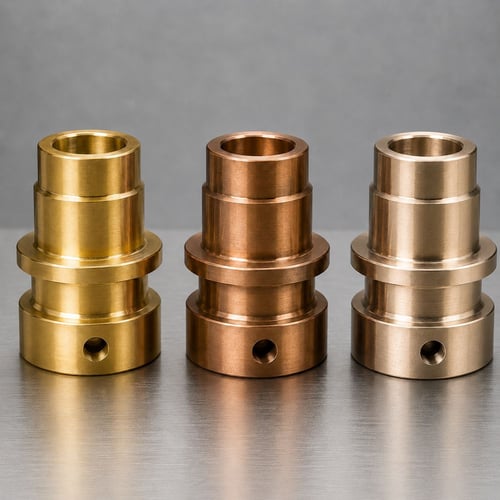

Le principali famiglie di leghe di rame

Le leghe si raggruppano in famiglie omogenee per elemento alligante principale. Vediamo le più rilevanti dal punto di vista industriale.

Ottoni (Cu-Zn): Leghe rame-zinco

Gli ottoni sono leghe rame-zinco con tenori di Zn dal 5% al 45%. Sono le leghe di rame più prodotte al mondo per costo contenuto, ottima lavorabilità e gradevolezza estetica. Si dividono in due gruppi:

• Ottoni α (Zn < 37%): monofasici, deformabili a freddo (lamiere, fili, raccordi);
• Ottoni α+β (Zn 37-45%): più resistenti, deformabili a caldo, stampabili e tornibili.

Gradi più diffusi:

• CW508L (CuZn37): ottone giallo per stampaggio e deformazione a freddo.
• CW614N (CuZn39Pb3): ottone al piombo, lo standard mondiale per la tornitura automatica. Sotto pressione normativa per il piombo nelle acque potabili.
• CW724R (CuZn21Si3P): ottone lead-free al silicio, certificato per acqua potabile (rubinetteria, valvole).
• CW307G (CuZn40Al2): ottone navale ad alta resistenza, per ambienti marini.

Bronzi (Cu-Sn e derivati): Leghe rame-stagno

Tradizionalmente "bronzo" indica la lega rame-stagno, ma oggi il termine copre un'ampia famiglia di leghe ad alta resistenza meccanica e a corrosione.

• CuSn8 (CW453K): bronzo allo stagno classico, per molle, bronzine, contatti elettrici sollecitati.
• CuSn8P (CW459K): bronzo fosforoso, ottima resistenza a fatica e a usura.
• CuAl10Fe (CW303G) e CuAl10Ni5Fe4 (CW307G) – bronzi all'alluminio: tra le leghe di rame più resistenti meccanicamente, eccellente comportamento in acqua di mare. Usati per giranti, eliche, valvole, alberi di pompe.
• CuSi3Mn (CW116C): bronzo al silicio, saldabilità eccellente, alternativa lead-free per applicazioni potable water.

Cupronichel (Cu-Ni): Leghe rame-nichel

Leghe rame-nichel con tenori di Ni dal 10% al 30%, eventualmente con piccole quantità di ferro e manganese. Si distinguono per:

• eccellente resistenza alla corrosione marina (anche meglio degli acciai inox in molti casi);
• resistenza al biofouling (non si incrostano di organismi marini);
• buona stabilità meccanica a caldo.

Gradi standard: CuNi10Fe1Mn (CW352H) e CuNi30Mn1Fe (CW354H). Sono i materiali d'elezione per scambiatori di calore, tubazioni acqua di mare, dissalatori, raffreddamento di centrali elettriche e cantieristica navale.

Maillechort o argentane (Cu-Ni-Zn): Leghe rame-nichel-zinco

Leghe rame-nichel-zinco, dette anche "alpacca" o "nickel silver". Combinano resistenza a corrosione e aspetto argentato, usate per componenti elettrici di precisione, posateria, strumenti musicali, chiavi. Il grado tipico è CuNi18Zn20 (CW409J).

Leghe ad alta resistenza: CuBe e CuCrZr

Sono le leghe di rame "speciali", indurite per precipitazione: dopo solubilizzazione e tempra, un invecchiamento controllato fa precipitare fasi finissime che bloccano le dislocazioni, aumentando drasticamente la durezza.

• Rame-berillio (CuBe2 – CW101C): carichi di rottura fino a 1.300 MPa con conducibilità del 22-28% IACS. Usato per molle conduttive, connettori a fatica, utensili antiscintilla per ambienti ATEX, matrici di stampaggio plastico ad alta conducibilità termica. Attenzione: il berillio è tossico in fase di lavorazione (polveri), richiede protocolli di sicurezza specifici.


• Rame-cromo-zirconio (CuCr1Zr – CW106C): durezze di circa 150 HB e conducibilità ~80% IACS, mantenute fino a 450 °C. È lo standard per gli elettrodi di saldatura a resistenza, inserti di stampi e barre conduttrici sollecitate termicamente.

Confronto tra le principali leghe di rame

La tabella seguente mette a confronto i gradi più rappresentativi di ogni famiglia per proprietà meccaniche (Rm, Rp0.2, allungamento A%), conducibilità elettrica e lavorabilità.
I valori sono indicativi e variano con lo stato di fornitura: vanno sempre verificati sul certificato del materiale.

Trattamenti termici delle leghe di rame

A differenza degli acciai, la maggior parte delle leghe di rame non si indurisce per tempra martensitica. I principali meccanismi di indurimento sono:

• Incrudimento (cold working): deformazione plastica a freddo per laminazione, trafilatura o stampaggio. Vale per ottoni, bronzi, cupronichel. Gli stati di fornitura sono designati con sigle tipo H070, H080 (semi-duro, duro);
• Ricottura: riscalda il materiale per ripristinare duttilità e omogeneità dopo incrudimento;
• Indurimento per precipitazione (age hardening): tipico di CuBe e CuCrZr. La sequenza è solubilizzazione → tempra in acqua → invecchiamento a temperatura controllata. Permette di lavorare il pezzo allo stato dolce e indurirlo solo a fine ciclo.

Settori di applicazione delle leghe di rame

Le leghe di rame sono presenti in praticamente tutti i settori industriali:

• Automotive: connettori in CuBe, raccordi in ottone, boccole in bronzo, scambiatori in cupronichel;
• Elettronica e elettrotecnica: molle e contatti in CuBe, barre conduttrici in CuCrZr;
• Idraulica e termosanitaria: rubinetterie in ottoni lead-free, raccordi in ottone;
• Navale e off-shore: cupronichel per tubazioni, bronzi all'alluminio per eliche e valvole;
• Stampi e utensili: CuBe e CuCrZr per inserti ad alta conducibilità termica e elettrodi di saldatura;
• Arredo e design: ottoni per finiture, maniglie, illuminazione; bronzi per fusioni artistiche.

Come scegliere la lega di rame giusta

Per scegliere la lega di rame più adatta al proprio progetto occorre analizzare, in ordine di priorità:

1. Ambiente di esercizio
   Marino → cupronichel o bronzi all'alluminio;
   Potable water → ottoni lead-free;
   Atmosfera ATEX → CuBe (antiscintilla).
2. Resistenza meccanica richiesta
   Standard → ottoni e bronzi;
   Alta → CuBe, CuCrZr, bronzi Al-Ni.
3. Conducibilità elettrica o termica
   Alta → CuCrZr;
   Media → CuBe;
   Bassa accettabile → ottoni, bronzi.
4. Lavorabilità prevalente
   Tornitura automatica → CW614N;
   Deformazione a freddo → ottoni α;
   Saldatura → bronzi al silicio.
5. Conformità normativa
   RoHS, REACH, DM 174/2004 (acqua potabile), biocompatibilità.
6. Costo e disponibilità
   Ottoni standard e bronzi sono i più reperibili;
   CuBe e CuCrZr hanno tempi e prezzi superiori.

Conclusione

Le leghe di rame coprono uno spettro prestazionale enorme: dagli ottoni economici da tornitura ai cupronichel marini, fino al rame-berillio competitivo con gli acciai.

Per scegliere la lega giusta per il tuo progetto servono pochi passaggi: definire ambiente e prestazioni richieste, tradurre i requisiti nella famiglia giusta, specificare grado e stato di fornitura secondo la UNI EN 1412 e verificare la conformità sui certificati.
Il risultato è un componente che funziona davvero, in produzione e in esercizio.

Devi produrre componenti in leghe di rame con grado certificato e proprietà garantite?

CARICA IL TUO FILE e ricevi subito il preventivo

Domande frequenti sulle leghe di rame
