Cuando un componente impreso en 3D debe ensamblarse con tornillos, sobre todo si está destinado a abrirse y cerrarse varias veces durante su vida operativa, el problema de la resistencia de la rosca surge rápidamente. Las poliamidas y los polímeros utilizados en la impresión 3D no ofrecen, de hecho, la misma resistencia al roscado que los metales. Un tornillo introducido directamente en el orificio de un componente de PA12 puede resistir algunos ciclos de montaje, pero después de unos pocos aprietes la rosca tiende a barrerse, comprometiendo la estabilidad y la fiabilidad de la unión.
La solución es el inserto roscado: un pequeño casquillo metálico instalado en el interior del componente impreso, que crea una rosca resistente y duradera. El inserto permite aplicar pares de apriete más elevados y realizar numerosos ciclos de montaje y desmontaje sin dañar la pieza. Esta guía ilustra los principales tipos de insertos roscados, los materiales disponibles, los criterios para diseñar correctamente el orificio de alojamiento y las técnicas de instalación en componentes realizados mediante impresión 3D.

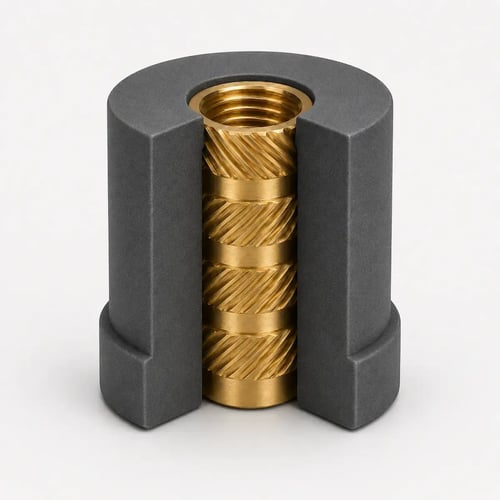

Un inserto roscado es un componente cilíndrico metálico dotado de una rosca interna estándar, generalmente métrica (por ejemplo M2, M2,5, M3, M4, M5, M6, M8), y de una superficie externa moleteada o roscada diseñada para anclarse al material de la pieza que lo aloja.
Aplicado a un componente impreso en 3D, el inserto proporciona:
Las roscas impresas directamente en un polímero (incluso cuando la geometría es correcta) presentan tres límites estructurales:
Si la unión es permanente, se aprieta una sola vez y no requiere pares elevados, una rosca impresa puede ser suficiente. Cuando, en cambio, la unión debe desmontarse y volverse a montar con frecuencia o debe soportar pares de apriete significativos, el inserto roscado representa la solución más fiable.

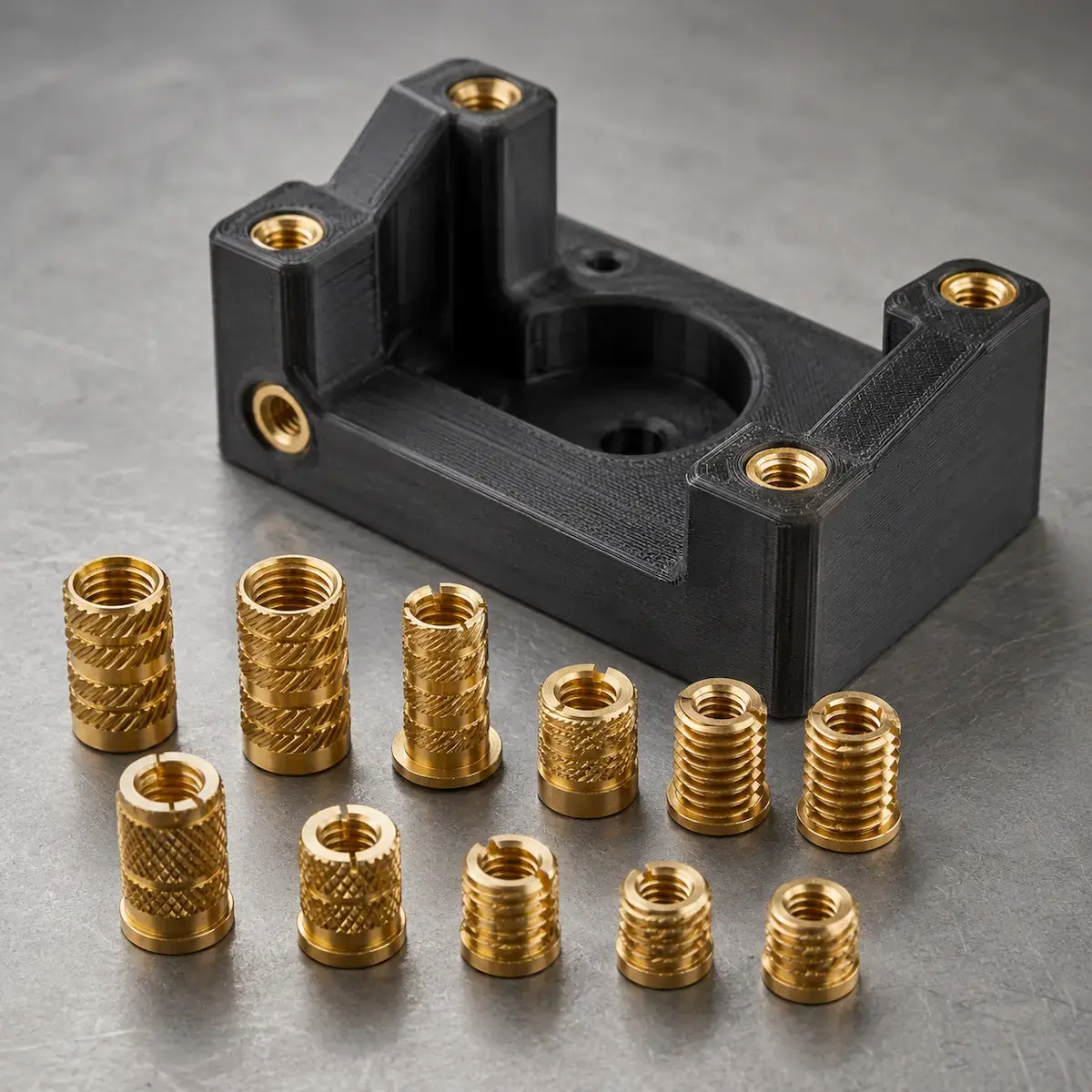

Existen diversas familias de insertos, diferenciadas por método de instalación y optimizadas para diferentes materiales de la pieza que los aloja. Los cuatro tipos más relevantes para la impresión 3D se describen a continuación.
Son los más usados en los polímeros impresos en 3D. El inserto se calienta mediante un soldador y se empuja en el orificio predispuesto. El calor funde localmente el polímero, que refluye en los moleteados presentes en la superficie externa del inserto. Una vez enfriado, el material se solidifica creando un anclaje estable.
Ventajas: instalación rápida, óptima retención mecánica, amplia gama de dimensiones disponibles, estándar de mercado. Ideales para la mayoría de los polímeros termoplásticos.
Límites: requieren un soldador con punta calibrada según la dimensión del inserto; no son adecuados para materiales termoestables (como las resinas SLA/MSLA polimerizadas).
Se instalan forzándolos en el orificio mediante presión mecánica, sin recurrir al calor. El anclaje se confía a los moleteados externos, que penetran en el material o lo deforman localmente.
Ventajas: ninguna herramienta térmica necesaria, instalación rápida, buenos en polímeros rígidos. Útiles para materiales sensibles al calor.
Límites: retención inferior respecto a los insertos en caliente, requieren un control riguroso de las tolerancias del orificio. Si el diámetro del orificio es excesivo, el inserto no consigue anclarse correctamente; si es demasiado reducido, el componente puede deformarse o agrietarse.
Principio de funcionamiento similar al de los insertos en caliente, pero la instalación se realiza mediante una herramienta de ultrasonidos. Las vibraciones de alta frecuencia generan calor por fricción en la interfaz entre el inserto y el polímero, ablandando localmente el material y permitiéndole fluir en los moleteados externos.
Ventajas: máxima precisión y repetibilidad, óptima retención, ciclo rápido. Indicados en la producción industrial de alto volumen.
Límites: requieren herramienta especializada (sonotrodo dedicado). Menos difundidos para series pequeñas.
Se atornillan directamente en un orificio predispuesto, formando o cortando autónomamente una rosca en el polímero. El principio es similar al de un tornillo autorroscante, pero el inserto crea un asiento metálico permanente en el que puede atornillarse posteriormente un tornillo estándar.
Ventajas: instalación con un destornillador o atornillador común, adecuados para el mantenimiento realizado directamente en el campo.
Límites: retención inferior respecto a los insertos en caliente o por ultrasonidos, no adecuados para ciclos de instalación múltiples en el mismo orificio. Usados sobre todo para aplicaciones no críticas o para recambios.
El material del inserto debe elegirse en función del ambiente operativo, de las solicitaciones previstas y del par de apriete requerido.
El correcto diseño del orificio es fundamental: un alojamiento dimensionado de forma errónea puede comprometer las prestaciones incluso del mejor inserto. Los aspectos principales a considerar son cuatro.
Cada inserto tiene un diámetro de alojamiento recomendado por el fabricante, que debe respetarse dentro de las tolerancias indicadas. Para los insertos en caliente, el diámetro del orificio es generalmente ligeramente inferior al diámetro externo del inserto, de modo que permita al polímero ablandado refluir en los moleteados y garantizar un anclaje eficaz. En el caso de los insertos a presión, el control dimensional debe ser aún más riguroso.
El orificio debería ser más profundo que el inserto en aproximadamente 0,5-1 mm. Este espacio adicional permite acoger el eventual material desplazado durante la instalación en caliente y evita que el inserto entre en contacto con el fondo del orificio antes de alcanzar la posición correcta.
Como regla práctica, es aconsejable prever alrededor del inserto un espesor de material igual a al menos 1,5–2 veces su diámetro externo. Un espesor insuficiente puede provocar deformaciones, grietas o roturas durante la instalación y reducir la capacidad de retención del inserto durante el uso. En los componentes impresos en 3D, este requisito se traduce a menudo en la adición de refuerzos locales alrededor del asiento del inserto.
Un pequeño chaflán de 45° o radio en la embocadura del orificio facilita la introducción del inserto y reduce el riesgo de rebabas. Se trata de un detalle sencillo, pero importante para obtener una instalación precisa y repetible.
Para profundizar en estos aspectos, te invitamos a consultar nuestra guía de insertos roscados para impresión MJF y FDM.
Los insertos roscados y sus roscas hacen referencia a normas internacionales que definen sus geometrías, dimensiones y criterios de compatibilidad:
Las dimensiones métricas más difundidas en la impresión 3D son M2, M2,5, M3, M4, M5, M6 y M8. Para aplicaciones específicas también están disponibles medidas más pequeñas, como M1,6, o más grandes, como M10 y M12.
La rosca interna es generalmente una rosca métrica ISO estándar, mientras que la geometría externa varía en función del tipo de inserto y del método de instalación. Puede por tanto ser moleteada, autorroscante o, en el caso de los insertos helicoidales, estar constituida por un perfil enrollado en espiral.
| Tipo de inserto | Método de instalación | Retención | Materiales de la pieza que lo aloja | Volumen productivo típico |
|---|---|---|---|---|
| Heat-set (en caliente) | Soldador con punta calibrada | Alta | Todos los termoplásticos (PA, ABS, PEEK, PETG, ASA) | Series pequeñas y medianas |
| Ultrasonic | Herramienta de ultrasonidos | Muy alta | Termoplásticos | Series medianas y grandes |
| Press-fit | Presión mecánica | Media | Termoplásticos, algunas resinas | Series pequeñas |
| Autorroscante | Atornillador | Baja/media | Termoplásticos | Mantenimiento, recambios |

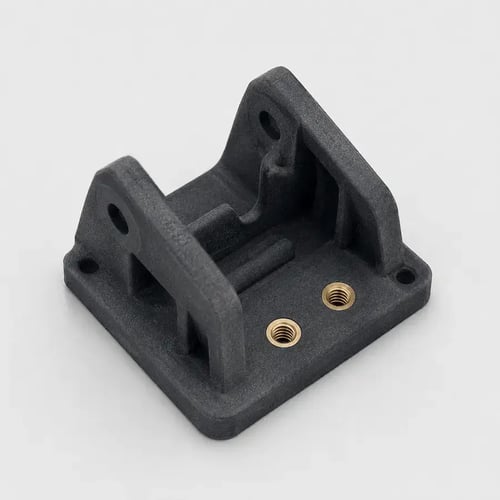

Los insertos roscados son particularmente útiles cuando un componente impreso en 3D debe unirse a elementos metálicos, ensamblarse con tornillería estándar o someterse a frecuentes operaciones de montaje y desmontaje.
Entre las aplicaciones más comunes se encuentran:
La instalación de los insertos requiere herramientas específicas y cada pieza debe trabajarse individualmente. Las posibilidades principales son dos.
Indicada para quien produce internamente, ya dispone de la herramienta necesaria o debe realizar prototipos y pequeñas cantidades. Con un soldador para insertos de 40-80 euros y puntas calibradas es posible instalar insertos en caliente en volúmenes contenidos. La operación requiere sin embargo cierta experiencia para obtener un posicionamiento preciso y un anclaje uniforme, evitando deformar o dañar el componente.
Para los lotes de producción, confiar la instalación al proveedor representa generalmente la solución más eficiente. El proveedor recibe el modelo 3D con la indicación de la posición y las dimensiones de los insertos, realiza los orificios de alojamiento correctamente dimensionados y completa la instalación en serie mediante herramientas profesionales. La pieza se entrega entonces lista para su uso, sin necesidad de ulteriores mecanizados. Esta solución es particularmente indicada para series pequeñas y grandes, prototipos complejos y componentes destinados al cliente final.
En el servicio Weerg, la instalación de los insertos roscados está disponible como operación de posproducción para los componentes impresos en MJF y FDM. Basta con subir el archivo indicando la posición y las dimensiones de los insertos requeridos; el coste de la operación se incluye entonces en el presupuesto.
Los insertos roscados representan una de las soluciones más eficaces para aumentar la robustez, la duración y la repetibilidad de las uniones atornilladas en los componentes impresos en 3D, acercando sus prestaciones a las de las piezas moldeadas por inyección o mecanizadas en metal.
La elección del inserto más adecuado, el correcto dimensionamiento del orificio, así como una instalación realizada con herramientas adecuadas, permiten superar uno de los principales límites de los polímeros impresos en 3D y obtener una unión fiable y duradera.
¿Tienes un componente impreso en 3D que requiere insertos roscados?
Sube tu archivo y obtén un presupuesto
El inserto en caliente (heat-set) es la solución más difundida para los componentes impresos en materiales termoplásticos. Ofrece una instalación rápida, una elevada resistencia a la extracción y una amplia disponibilidad de medidas estándar, sobre todo en latón. Además es compatible con la mayoría de los materiales empleados en los procesos FDM y MJF.
Depende de tres factores: tipo y dimensiones del inserto, material del componente y espesor de la pared circundante. Por ejemplo, un inserto en caliente M3 de latón, instalado en un componente de PA12 y rodeado por una pared de aproximadamente 5 mm, puede soportar pares de apriete del orden de 1–1,5 Nm. El valor efectivo puede, sin embargo, variar en función de la geometría, de las condiciones de instalación y de las características específicas del material. Para las aplicaciones críticas es aconsejable realizar pruebas de extracción y de resistencia al par en el componente prototipo, en condiciones representativas de las operativas. Para necesidades específicas, recomendamos contactar con nuestro servicio técnico en la dirección info@weerg.com.
Sí, siempre que se disponga de la herramienta adecuada. La operación requiere generalmente pocos segundos por cada inserto, pero debe realizarse con atención para garantizar la correcta alineación, la perpendicularidad y la profundidad de instalación, evitando deformar el componente. Para volúmenes elevados o para proyectos en los que cada pieza debe entregarse ya lista para el ensamblaje, es generalmente más eficiente confiar la instalación al proveedor del componente impreso.
Las dimensiones métricas más difundidas en la impresión 3D son M2, M2,5, M3, M4, M5, M6 y M8. Los insertos están disponibles en latón, acero inoxidable y otros materiales, con diferentes longitudes y geometrías externas en función del método de instalación. Para aplicaciones específicas también están disponibles medidas más pequeñas, como M1,6, o más grandes, como M10 y M12, aunque la disponibilidad depende del tipo de inserto y del fabricante. La elección de la dimensión debe tener en cuenta el diámetro del tornillo, el espacio disponible en el componente, el espesor de la pared circundante y el par de apriete requerido.
Los insertos roscados pueden utilizarse con la mayoría de los polímeros termoplásticos MJF y FDM, eligiendo el tipo y el método de instalación más adecuados al material. En el caso de las resinas fotopoliméricas, la instalación requiere mayor atención. Dado que las resinas polimerizadas no vuelven a fundirse con el calor, los insertos en caliente no funcionan, por lo que se utilizan insertos a presión o adhesivos estructurales. En los componentes metálicos impresos en 3D, en cambio, generalmente es preferible realizar la rosca directamente en la pieza mediante roscado con macho o mecanizado posterior. Weerg ofrece la instalación de insertos roscados bajo petición exclusivamente para los componentes realizados mediante FDM y MJF.
