Inserts filetés pour l'impression 3D : types, choix et installation

Lorsqu'un composant imprimé en 3D doit être assemblé avec des vis, surtout s'il est destiné à être ouvert et refermé plusieurs fois durant sa vie opérationnelle, le problème de la tenue du filetage émerge rapidement. Les polyamides et les polymères utilisés dans l'impression 3D n'offrent en effet pas la même résistance au filetage que les métaux. Une vis introduite directement dans le trou d'un composant en PA12 peut résister à quelques cycles de montage, mais après quelques serrages le filetage tend à foirer, compromettant la stabilité et la fiabilité de l'assemblage.

La solution est l'insert fileté : une petite douille métallique installée à l'intérieur du composant imprimé, qui crée un filetage résistant et durable. L'insert permet d'appliquer des couples de serrage plus élevés et d'effectuer de nombreux cycles de montage et de démontage sans endommager la pièce. Ce guide illustre les principaux types d'inserts filetés, les matériaux disponibles, les critères pour concevoir correctement le trou de logement et les techniques d'installation dans les composants réalisés par impression 3D.

Qu'est-ce qu'un insert fileté pour l'impression 3D ?

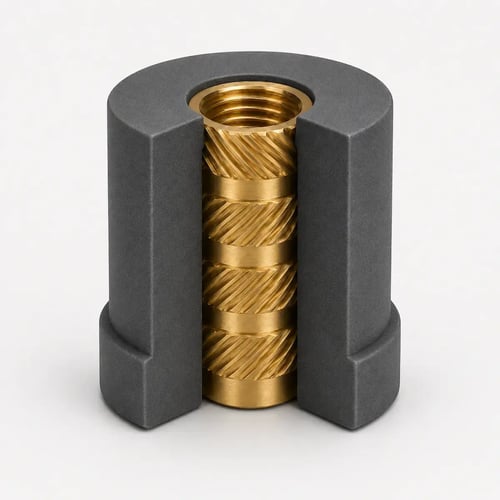

Un insert fileté est un composant cylindrique métallique doté d'un filetage interne standard, généralement métrique (par exemple M2, M2,5, M3, M4, M5, M6, M8), et d'une surface externe moletée ou filetée conçue pour s'ancrer dans le matériau de la pièce qui l'accueille.

Appliqué à un composant imprimé en 3D, l'insert fournit :

• un filetage métallique compatible avec des vis standard sans se détériorer dans le temps ;
• une résistance à l'arrachement (pull-out) et au couple de serrage nettement supérieure à celle d'un filetage réalisé directement dans le polymère ;
• une répétabilité de montage sur des dizaines ou des centaines de cycles ;
• une interface mécanique stable, prévisible et certifiable pour l'assemblage avec d'autres composants métalliques.

Pourquoi des inserts filetés sont-ils nécessaires dans les pièces imprimées en 3D ?

Les filetages imprimés directement dans un polymère (même lorsque la géométrie est correcte) présentent trois limites structurelles :

• résistance mécanique inférieure à celle des métaux : les polymères ont des modules d'élasticité et des résistances mécaniques généralement inférieurs à ceux de l'acier ou du laiton ;
• anisotropie des procédés additifs : en FDM, la résistance en direction de l'axe Z est inférieure à celle dans le plan, et un filetage imprimé hérite de cette anisotropie ;
• usure due aux cycles d'utilisation : chaque opération de vissage et de dévissage peut arracher des particules microscopiques de matériau, provoquant une détérioration progressive du filetage.

Si l'assemblage est permanent, est serré une seule fois et ne nécessite pas de couples élevés, un filetage imprimé peut suffire. En revanche, lorsque l'assemblage doit être démonté et remonté fréquemment ou doit supporter des couples de serrage significatifs, l'insert fileté représente la solution la plus fiable.

Les principaux types d'inserts filetés

Il existe différentes familles d'inserts, différenciées par méthode d'installation et optimisées pour différents matériaux de la pièce hôte. Les quatre types les plus pertinents pour l'impression 3D sont décrits ci-dessous.

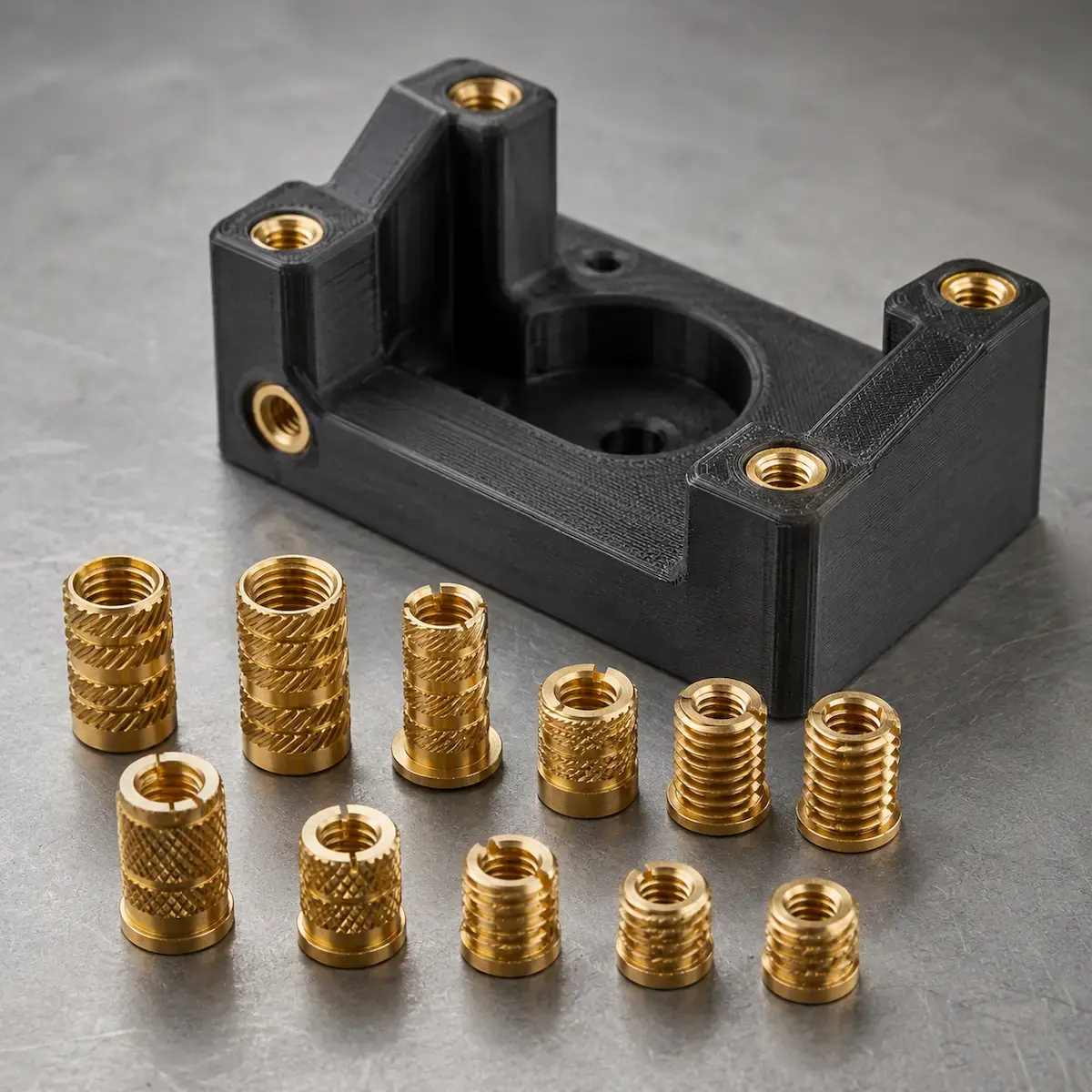

Inserts à chaud (heat-set)

Ce sont les plus utilisés dans les polymères imprimés en 3D. L'insert est chauffé au moyen d'un fer à souder et poussé dans le trou prévu. La chaleur fond localement le polymère, qui reflue dans les moletages présents sur la surface externe de l'insert. Une fois refroidi, le matériau se solidifie en créant un ancrage stable.

Avantages : installation rapide, excellente rétention mécanique, large gamme de dimensions disponibles, standard du marché. Idéaux pour la plupart des polymères thermoplastiques.

Limites : ils nécessitent un fer à souder avec une pointe calibrée à la dimension de l'insert ; non adaptés aux matériaux thermodurcissables (comme les résines SLA/MSLA polymérisées).

Inserts à pression (press-fit)

Ils sont installés en les forçant dans le trou par pression mécanique, sans recourir à la chaleur. L'ancrage est confié aux moletages externes, qui pénètrent dans le matériau ou le déforment localement.

Avantages : aucun équipement thermique nécessaire, installation rapide, bons sur les polymères rigides. Utiles pour les matériaux sensibles à la chaleur.

Limites : rétention inférieure à celle des inserts à chaud, ils nécessitent un contrôle rigoureux des tolérances du trou. Si le diamètre du trou est excessif, l'insert ne parvient pas à s'ancrer correctement ; s'il est trop réduit, le composant peut se déformer ou se fissurer.

Inserts à ultrasons

Principe de fonctionnement similaire à celui des inserts à chaud, mais l'installation se fait au moyen d'un outil à ultrasons. Les vibrations à haute fréquence génèrent de la chaleur par friction à l'interface entre l'insert et le polymère, ramollissant localement le matériau et lui permettant de fluer dans les moletages externes.

Avantages : précision et répétabilité maximales, excellente rétention, cycle rapide. Indiqués dans la production industrielle à haut volume.

Limites : ils nécessitent un équipement spécialisé (sonotrode dédiée). Moins répandus pour les petites séries.

Inserts autotaraudeurs (self-tapping)

Ils sont vissés directement dans un trou prévu, formant ou taillant de manière autonome un filetage dans le polymère. Le principe est similaire à celui d'une vis autotaraudeuse, mais l'insert crée un siège métallique permanent dans lequel une vis standard peut être vissée par la suite.

Avantages : installation avec un tournevis ou une visseuse courant, adaptés à la maintenance effectuée directement sur le terrain.

Limites : rétention inférieure à celle des inserts à chaud ou à ultrasons, non adaptés à des cycles d'installation multiples sur le même trou. Utilisés surtout pour des applications non critiques ou pour des pièces de rechange.

Matériaux des inserts

Le matériau de l'insert doit être choisi en fonction de l'environnement opérationnel, des sollicitations prévues et du couple de serrage requis.

• Laiton : c'est le matériau le plus courant pour les inserts à chaud. Excellente conductivité thermique qui facilite l'installation, bonne résistance mécanique, large disponibilité de tailles et de géométries standard. C'est le choix de référence pour la plupart des applications.
• Acier inoxydable : pour les applications soumises à la corrosion, aux agents atmosphériques, au contact avec l'eau ou des substances chimiques. Coût plus élevé mais résistance supérieure dans le temps.
• Acier zingué : bon compromis coût/performances pour les applications en environnements intérieurs, à condition qu'il n'y ait pas d'humidité élevée.
• Alliages de cuivre : employés dans les applications électriques où l'insert fait également office de contact conducteur.

Comment concevoir le trou pour un insert fileté

La conception correcte du trou est fondamentale : un logement dimensionné de manière erronée peut compromettre les performances même du meilleur insert. Les aspects principaux à considérer sont au nombre de quatre.

1. Diamètre du trou

Chaque insert a un diamètre de logement recommandé par le fabricant, qui doit être respecté dans les tolérances indiquées. Pour les inserts à chaud, le diamètre du trou est généralement légèrement inférieur au diamètre externe de l'insert, de manière à permettre au polymère ramolli de refluer dans les moletages et de garantir un ancrage efficace. Dans le cas des inserts à pression, le contrôle dimensionnel doit être encore plus rigoureux.

2. Profondeur du trou

Le trou devrait être plus profond que l'insert d'environ 0,5-1 mm. Cet espace supplémentaire permet d'accueillir l'éventuel matériau déplacé durant l'installation à chaud et évite que l'insert n'entre en contact avec le fond du trou avant d'atteindre la position correcte.

3. Épaisseur de la paroi autour de l'insert

En règle pratique, il est conseillé de prévoir autour de l'insert une épaisseur de matériau égale à au moins 1,5–2 fois son diamètre externe. Une épaisseur insuffisante peut provoquer des déformations, des fissures ou des ruptures durant l'installation et réduire la capacité de rétention de l'insert durant l'utilisation. Dans les composants imprimés en 3D, cette exigence se traduit souvent par l'ajout de renforts locaux autour du siège de l'insert.

4. Chanfrein d’entrée

Un petit chanfrein de 45° ou un congé à l'embouchure du trou facilite l'introduction de l'insert et réduit le risque de bavures. Il s'agit d'un détail simple, mais important pour obtenir une installation précise et reproductible.

Pour approfondir ces aspects, nous vous invitons à consulter notre guide des inserts filetés pour l'impression MJF et FDM.

Dimensions standard et normes

Les inserts filetés et leurs filetages font référence à des normes internationales qui définissent leurs géométries, dimensions et critères de compatibilité :

• ISO 68-1 : définition des filetages métriques standard ;
• DIN 8140 : référence pour les inserts filetés hélicoïdaux en fil métallique, communément connus sous le nom commercial Helicoil ;
• DIN 16903 : référence pour les inserts filetés destinés aux composants en matière plastique.

Les dimensions métriques les plus répandues dans l'impression 3D sont M2, M2,5, M3, M4, M5, M6 et M8. Pour des applications spécifiques, des tailles plus petites sont également disponibles, comme M1,6, ou plus grandes, comme M10 et M12.

Le filetage interne est généralement un filetage métrique ISO standard, tandis que la géométrie externe varie en fonction du type d'insert et de la méthode d'installation. Elle peut donc être moletée, autotaraudeuse ou, dans le cas des inserts hélicoïdaux, constituée d'un profil enroulé en spirale.

Comparaison entre les types d'inserts filetés

Applications typiques des inserts filetés en impression 3D

Les inserts filetés sont particulièrement utiles lorsqu'un composant imprimé en 3D doit être relié à des éléments métalliques, assemblé avec de la visserie standard ou soumis à de fréquentes opérations de montage et de démontage.

Parmi les applications les plus courantes figurent :

• boîtiers électroniques avec couvercles amovibles pour la maintenance ;
• composants industriels avec assemblages vissés vers des sous-systèmes métalliques;
• drones et dispositifs assemblés au moyen de visserie, dans lesquels les assemblages sont ouverts et refermés plusieurs fois durant le développement, les essais ou la maintenance ;
• outillages, gabarits et masques de production ;
• prototypes fonctionnels destinés à reproduire le comportement mécanique des composants finaux réalisés par moulage par injection ;
• dispositifs médicaux réutilisables avec des parties démontables pour le nettoyage ;

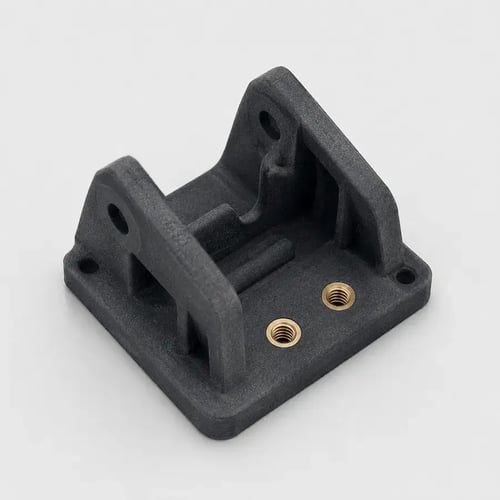

• composants aérospatiaux en PEEK ou en d'autres polymères haute performance, dans lesquels l'assemblage doit résister aux vibrations, aux charges répétées et aux couples de serrage élevés.

Installation des inserts : à faire soi-même ou service du fournisseur ?

L'installation des inserts nécessite un équipement spécifique et chaque pièce doit être travaillée individuellement. Les possibilités principales sont au nombre de deux.

Installation en interne

Indiquée pour ceux qui produisent en interne, disposent déjà de l'équipement nécessaire ou doivent réaliser des prototypes et de petites quantités. Avec un fer à souder pour inserts de 40-80 euros et des pointes calibrées, il est possible d'installer des inserts à chaud sur des volumes limités. L'opération nécessite toutefois une certaine expérience pour obtenir un positionnement précis et un ancrage uniforme, en évitant de déformer ou d'endommager le composant.

Installation confiée au fournisseur

Pour les lots de production, confier l'installation au fournisseur représente généralement la solution la plus efficace. Le fournisseur reçoit le modèle 3D avec l'indication de la position et des dimensions des inserts, réalise les trous de logement correctement dimensionnés et complète l'installation en série au moyen d'équipements professionnels. La pièce est alors livrée prête à l'emploi, sans nécessité d'usinages supplémentaires. Cette solution est particulièrement indiquée pour les petites et grandes séries, les prototypes complexes et les composants destinés au client final.

Dans le service Weerg, l'installation des inserts filetés est disponible comme opération de post-production pour les composants imprimés en MJF et FDM. Il suffit de télécharger le fichier en indiquant la position et les dimensions des inserts requis ; le coût de l'opération est alors inclus dans le devis.

Conclusion

Les inserts filetés représentent l'une des solutions les plus efficaces pour augmenter la robustesse, la durabilité et la répétabilité des assemblages vissés dans les composants imprimés en 3D, rapprochant leurs performances de celles des pièces moulées par injection ou usinées dans le métal.

Le choix de l'insert le plus adapté, le dimensionnement correct du trou, ainsi qu'une installation effectuée avec un équipement adéquat, permettent de surmonter l'une des principales limites des polymères imprimés en 3D et d'obtenir un assemblage fiable et durable.
