Cada paciente tiene una anatomía diferente y cada ortesis, tutor o plantilla debería adaptarse perfectamente. La ortopedia tradicional lo sabe desde siempre, pero hasta hace pocos años personalizar significaba recurrir a moldes de yeso, modelos de espuma, trabajos manuales, tiempos largos y resultados fuertemente ligados a la experiencia del operador. Hoy la impresión 3D ha transformado radicalmente este proceso: a partir de un simple escaneo del paciente se obtiene en pocos días una ortesis a medida, ligera, transpirable y reproducible.
Para el técnico ortopédico y el taller ortopédico, la impresión 3D es una herramienta productiva que mejora el resultado para el paciente, reduce los tiempos de entrega y abre posibilidades de diseño irrealizables con los métodos tradicionales. Esta guía ilustra todo el proceso, del escaneo 3D al producto acabado, los materiales más adecuados, las ventajas concretas y cómo empezar a producir ortesis personalizadas con la fabricación aditiva.
La personalización es lo que hace de la impresión 3D y la ortopedia una combinación natural. En pocos otros sectores la relación un paciente = un producto es tan central.
Con los métodos tradicionales, personalizar significa modelar manualmente cada dispositivo: molde de yeso o espuma del segmento anatómico, realización del positivo, termoformado y acabado. Es un proceso largo, dependiente de la habilidad del operador y difícilmente reproducible: si el paciente vuelve al cabo de un año para un nuevo tutor, a menudo hay que empezar desde cero.
Con la impresión 3D, en cambio, personalizar significa modificar un archivo digital. La anatomía del paciente se captura una sola vez mediante escáner 3D y se transforma en un modelo paramétrico. A partir de ese momento, cada ortesis puede producirse, reproducirse, modificarse y perfeccionarse sin repetir el molde. El archivo se convierte en un patrimonio permanente: el molde de yeso se elimina, el modelo digital permanece.
Las ventajas concretas para el técnico ortopédico:
El proceso de producción de una ortesis personalizada en impresión 3D sigue un workflow en cinco fases, de la captura de la anatomía del paciente a la entrega del dispositivo listo para usar.
El segmento anatómico (pie, muñeca, tobillo, rodilla, mano, columna) se captura mediante un escáner 3D portátil o una app de fotogrametría para tablet o smartphone. El sistema genera una nube de puntos o una malla que reproduce digitalmente la superficie del paciente en los formatos STL, OBJ o PLY.
Los escáneres para aplicaciones ortopédicas alcanzan una precisión de aproximadamente 0,5-1 mm, adecuada para la mayoría de las ortesis. Algunos sistemas permiten también el escaneo plantar bajo carga, con el paciente de pie sobre la plataforma, esencial para la realización de plantillas funcionales.
Tiempo: 2-5 minutos. Ningún contacto con el paciente, ningún molde y ningún desorden.
El archivo de escaneo se importa a un software CAD dedicado a la ortopedia (Rodin4D, Vorum, Orten, Autodesk Meshmixer, o software propietarios) donde el técnico:
El resultado es un archivo STL listo para la impresión, optimizado para el proceso productivo elegido.
El archivo se carga en la plataforma de producción. En función del material y la tecnología elegida:
La impresión requiere 1-3 días laborables con tecnología MJF, con tiempos análogos para la FDM. El técnico ortopédico puede así pasar del escaneo del lunes a la ortesis lista para el fitting antes del viernes.
Tras la impresión, la ortesis se:
La ortesis se prueba durante una sesión de fitting, en la que el técnico verifica confort, funcionalidad y adherencia, corrigiendo eventuales detalles. Si son necesarias modificaciones, el archivo CAD se actualiza y la nueva versión se reimprime en pocos días, en lugar de en semanas como en el proceso tradicional.
La elección del material determina el comportamiento de la ortesis en contacto con el paciente. Tres familias de materiales cubren casi todas las aplicaciones ortésicas.
El Nylon PA12 impreso en MJF es el material estructural de referencia para las ortesis en impresión 3D. Combina resistencia mecánica (48 MPa), ligereza (1,01 g/cm³), buena resistencia a la fatiga y certificación USP Class VI. Está indicado para:
Con el acabado vapor smoothing, la superficie se vuelve lisa e hidrorrepelente, eliminando la granulosidad típica de la MJF y facilitando la limpieza de la ortesis.
El Nylon PA11 Gen 2 presenta un alargamiento a la rotura del 27,5%, superior al del PA12 (20%). Es por tanto preferible para ortesis sujetas a flexiones repetidas durante el paso o el movimiento articular, como plantillas dinámicas, muelles posteriores para AFO (Ankle Foot Orthosis) y dispositivos que deben deformarse elásticamente sin romperse.
Es además de origen biológico, ya que deriva del aceite de ricino, ofreciendo una ventaja a las empresas con objetivos de sostenibilidad.
El TPU (poliuretano termoplástico) está indicado para las partes en contacto directo con el paciente, donde se necesitan suavidad, elasticidad y absorción de los impactos. Impreso en MJF, se utiliza para:
El TPU resiste a los rayos UV y a la hidrólisis, manteniendo estabilidad en el tiempo incluso en las ortesis utilizadas a diario.
Las ortesis más avanzadas combinan estructuras rígidas en PA12 o PA11 con interfaces blandas en TPU, ensambladas mecánicamente o pegadas. El diseñador puede así calibrar la rigidez zona por zona: mayor sostén donde es necesario, flexibilidad en las áreas de movimiento y suavidad en los puntos de contacto con la piel.
Dos características distinguen inmediatamente las ortesis impresas en 3D de las tradicionales, con beneficios perceptibles por el paciente.

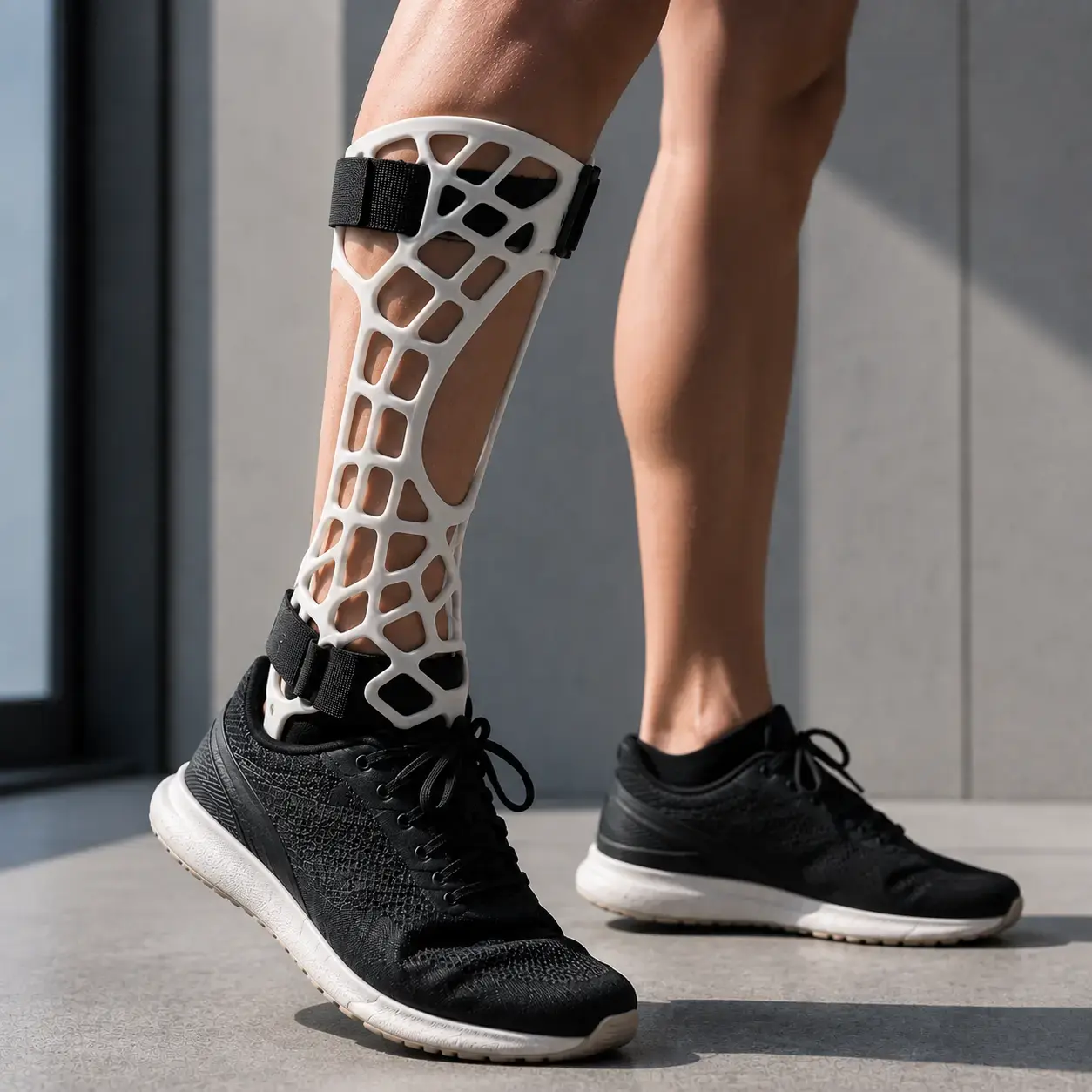

Una ortesis en PA12 impresa en 3D pesa generalmente el 30-50% menos respecto a un modelo equivalente en polipropileno termoformado. Este resultado deriva de la baja densidad del PA12, de la posibilidad de variar los espesores en función de las exigencias estructurales y del empleo de retículos que reducen la masa manteniendo la rigidez. Para quien lleva la ortesis 8-16 horas al día, cada gramo cuenta.
Las ortesis termoformadas tradicionales son cascos cerrados que retienen calor y humedad, sobre todo en verano o en los pacientes con piel sensible. La impresión 3D permite integrar directamente en la estructura agujeros calibrados, rejillas orgánicas y retículos abiertos, favoreciendo el paso de aire y humedad sin comprometer la rigidez.
El resultado es una ortesis mejor tolerada, llevada más de buen grado y durante más tiempo, con efectos positivos sobre la adherencia terapéutica.
El modelo económico de la impresión 3D para las ortesis no se basa en la producción de una sola pieza, sino en la serie personalizada.
Un taller ortopédico que realiza 500 plantillas diferentes cada semana puede insertarlas en un único batch MJF. La máquina las produce simultáneamente en el mismo ciclo, cada una con la geometría específica del paciente. El coste unitario es comparable al de la producción en serie, pero cada dispositivo es único.
Este modelo es naturalmente escalable:
En cualquier caso, el flujo permanece invariado: escaneo → CAD → carga del archivo → impresión → posproceso → fitting. No se necesitan moldes, calcos ni almacenes de semielaborados.
Tiempos de entrega: gracias al presupuesto online inmediato y a la producción MJF en 1-3 días laborables, todo el ciclo, del escaneo a la entrega, puede concluirse en menos de una semana, respecto a las 2-4 semanas del proceso tradicional.

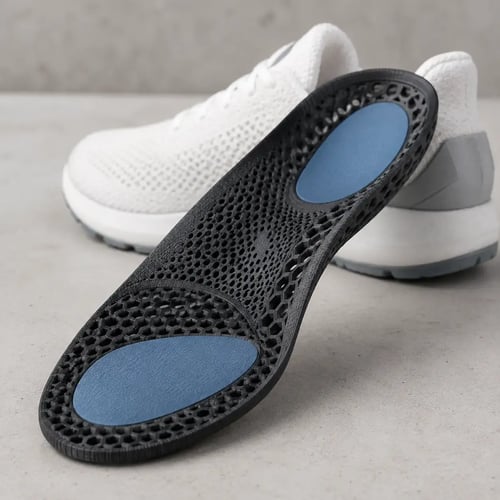

Un taller ortopédico del Norte de Italia producía plantillas personalizadas con el método tradicional: molde de espuma, positivo de yeso y fresado a partir de bloque de EVA. Los tiempos de entrega eran de 10-14 días, con una capacidad de 15-20 pares a la semana, limitada por la mano de obra artesanal.
Con el paso a la impresión 3D en TPU MJF, el proceso comprende escaneo plantar bajo carga, diseño CAD, carga en la plataforma productiva, impresión en batch y entrega. El tiempo se reduce a 5 días y la capacidad se vuelve escalable.
La plantilla resulta más ligera, precisa y reproducible, además de permitir zonas de descarga y patrones de flexibilidad difícilmente obtenibles con el fresado.
ConclusiónLas ortesis, los tutores y las plantillas personalizadas impresas en 3D representan hoy el modo más eficiente de combinar precisión anatómica, ligereza, transpirabilidad, rapidez y reproducibilidad. Para el técnico ortopédico y el taller, la impresión 3D no sustituye la competencia clínica, sino que la potencia, ofreciendo posibilidades de diseño irrealizables con el termoformado tradicional y un ciclo productivo medido en días, no en semanas.
Con Nylon PA12 y PA11 para las estructuras, TPU para las interfaces confortables, vapor smoothing para superficies lisas e hidrorrepelentes y producción MJF en batch en 1-3 días laborables, llevar una ortesis del escaneo al paciente es hoy una cuestión de workflow digital, no de moldes, calcos y esperas.
¿Produces ortesis, tutores o plantillas personalizadas y quieres pasar a la impresión 3D?
Sube tu archivo y obtén un presupuesto
Los tres materiales principales son el Nylon PA12 para estructuras rígidas y semirrígidas con certificación USP Class VI; el Nylon PA11 Gen 2 para ortesis sujetas a flexiones repetidas y a elevada fatiga; y el TPU para partes blandas en contacto con la piel, acolchados e interfaces confortables.
Las ortesis más avanzadas combinan PA12 o PA11 para la estructura y TPU para las interfaces: rigidez donde se necesita sostén, suavidad donde se necesita confort.
Una ortesis en PA12 impresa en 3D pesa típicamente el 30-50% menos que una equivalente en polipropileno termoformado, gracias a la densidad inferior del PA12, a la posibilidad de optimizar los espesores zona por zona y al uso de estructuras lattice para reducir la masa manteniendo la rigidez.
La ortesis impresa en 3D es un dispositivo médico a medida en el sentido de la MDR 2017/745. La certificación y el marcado CE del dispositivo son responsabilidad del fabricante (típicamente el taller ortopédico o el técnico ortopédico que lo prescribe y produce). El proveedor de impresión 3D proporciona el material certificado (USP Class VI para PA12 y PA11), el proceso controlado ISO 9001 y el certificado de conformidad de la pieza. La responsabilidad de la evaluación clínica, de la declaración de conformidad y de la vigilancia post-market queda en manos del fabricante del dispositivo.
Sí, y es uno de los modelos productivos más eficientes. El batching MJF permite insertar en el mismo ciclo decenas de plantillas diferentes, cada una diseñada sobre la geometría del paciente individual. Los dispositivos se producen así juntos, con un coste unitario comparable al de una serie. Un taller puede superar el límite artesanal de 15-20 pares a la semana y aumentar los volúmenes sin un incremento proporcional de la mano de obra.
Sí, el TPU se utiliza para componentes blandos, acolchados e interfaces confortables en contacto con la piel. Para aplicaciones médicas, sin embargo, es necesario verificar que el grado específico de TPU empleado sea conforme a los requisitos de biocompatibilidad y a las normas aplicables al dispositivo.
