Materiales para componentes aeroespaciales: guía técnica para la elección

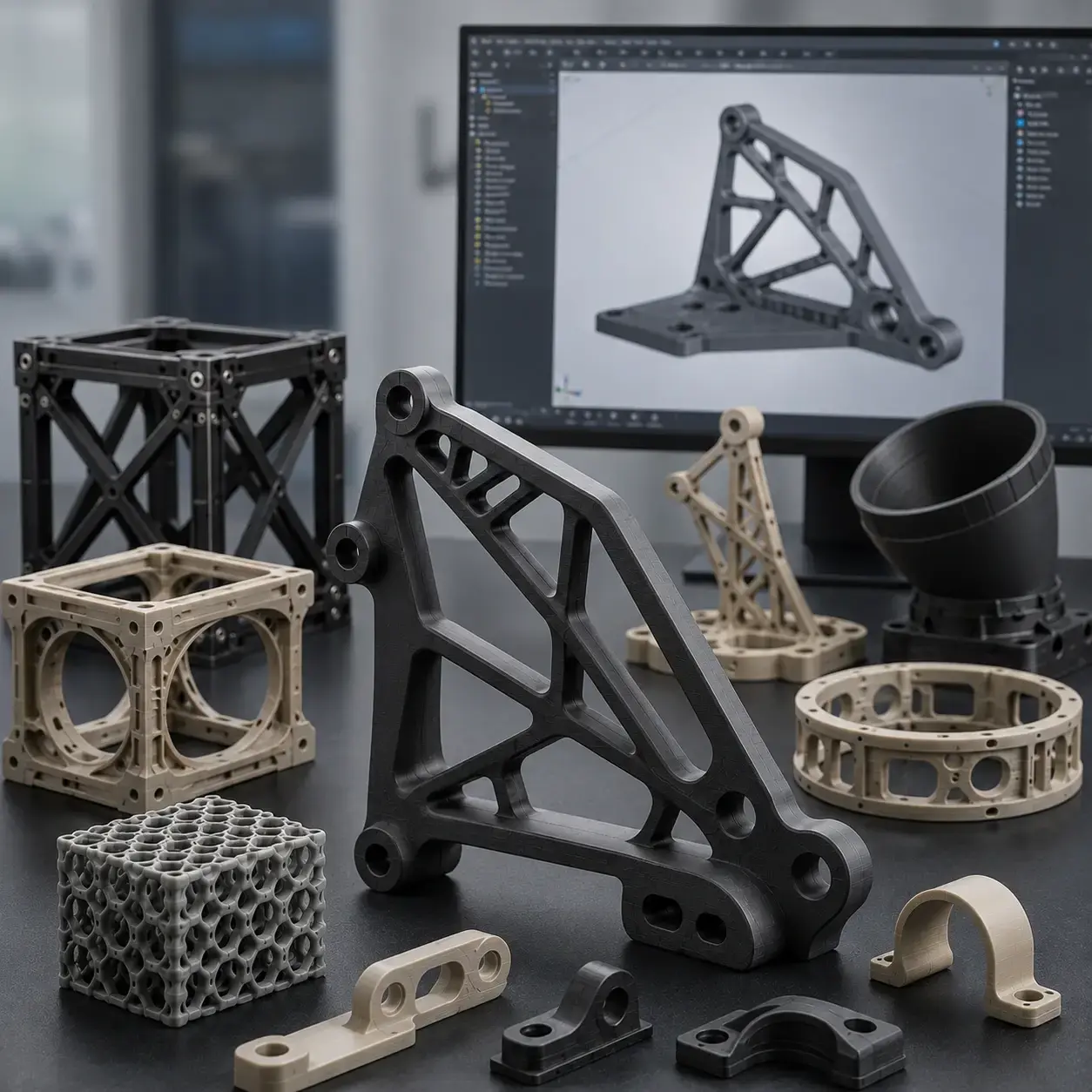

componentes aeroespaciales en PEEK CF, PEEK GF, PPS CF y ULTEM

Elegir el material más adecuado para un componente aeroespacial es una de las decisiones de diseño más delicadas. Cada gramo incide en el consumo de combustible, cada límite en la resistencia térmica puede comprometer la idoneidad para la homologación y cada elección tiene consecuencias directas sobre la certificación de aeronavegabilidad. En el sector aeroespacial, la selección de los materiales sigue criterios rigurosos: maximizar la relación resistencia-peso, garantizar prestaciones fiables en condiciones extremas y cumplir normativas estrictas en materia de inflamabilidad, toxicidad y desgasificación.

Esta guía compara los principales materiales de altas prestaciones disponibles hoy para el sector aeroespacial, desde los tecnopolímeros estructurales, como el PA12 y el PA11, hasta los superpolímeros como el PEEK, PEEK CF, PEEK GF y PPS CF. La comparación incluye una tabla comparativa y recomendaciones específicas en función de la aplicación.

Requisitos de los materiales aeroespaciales

Un material destinado a aplicaciones aeroespaciales debe responder simultáneamente a diversos requisitos, a menudo en conflicto entre sí. Los criterios fundamentales son cinco:

  1. Bajo peso específico → Cada kilogramo ahorrado en una aeronave comercial puede traducirse en miles de litros menos de combustible a lo largo de su vida operativa. En el caso de un satélite, la ventaja es aún más significativa, ya que la reducción de masa puede incidir directamente en los costes de lanzamiento, que pueden llegar hasta los 20.000 €/kg.
  2. Elevada relación resistencia-peso → Es una de las principales métricas de evaluación en el ámbito aeroespacial. Se privilegian materiales con una elevada resistencia específica, es decir, una alta relación entre resistencia mecánica y densidad.
  3. Resistencia térmica → Los componentes aeroespaciales pueden estar expuestos a intervalos térmicos extremadamente amplios: desde aproximadamente −150 °C en el espacio profundo hasta más de 200 °C en las zonas próximas al motor o a otras fuentes de calor.
  4. Resistencia química → Los materiales deben mantener sus prestaciones incluso en presencia de combustibles, aceites hidráulicos, fluidos antihielo (de-icing), ozono, radiación UV y radiación cósmica.
  5. Certificaciones → El cumplimiento normativo es un requisito imprescindible. Para los componentes destinados a la cabina son relevantes las prescripciones FAR 25.853 relativas a inflamabilidad, humos y toxicidad. Para aplicaciones espaciales, en cambio, es fundamental el control del outgassing según ASTM E595, con valores de TML inferiores al 1% y CVCM inferiores al 0,1%. A estos requisitos se añaden las cualificaciones EASA y FAA necesarias para la aeronavegabilidad.

Además de estos criterios principales, deben considerarse también la resistencia a la fatiga, la resistencia al impacto (por ejemplo, en caso de impacto de aves o micrometeoritos), la compatibilidad con la fabricación aditiva, cada vez más extendida en el sector, y la completa trazabilidad del lote de material.

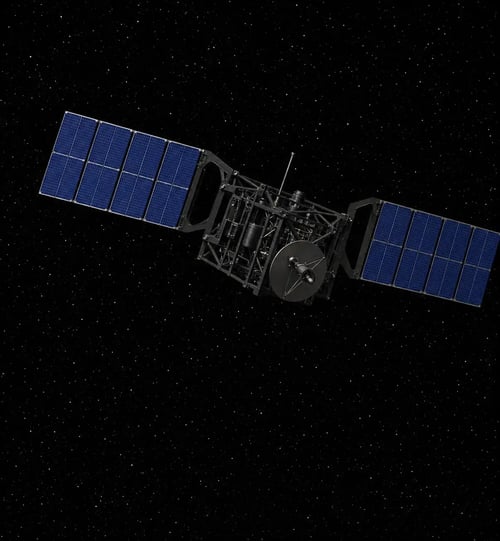

Bastidor estructural para satélite en PEEK reforzado con fibra de carbono

Bastidor estructural para satélite en PEEK reforzado con fibra de carbono

¿Por qué los polímeros están sustituyendo a los metales en el sector aeroespacial?

El fenómeno del metal replacement, es decir, la sustitución de componentes de aluminio, magnesio o acero por tecnopolímeros y compuestos de altas prestaciones, es una de las tendencias más fuertes de la última década. Los motivos:

  • peso reducido en un 40-70% respecto a los metales;
  • libertad geométrica que permite la impresión 3D, que elimina mecanizados y ensamblajes;
  • eliminación de la corrosión galvánica y de los procesos anticorrosión;
  • aislamiento eléctrico y térmico intrínseco;
  • time-to-market reducido gracias a la ausencia de utillaje.

Los principales materiales para componentes aeroespaciales

Veamos en detalle los materiales poliméricos más usados en la industria aeroespacial, desde los grados estructurales "entry level" hasta los superpolímeros para aplicaciones extremas.

PA12 y PA11: estructurales y versátiles

Las poliamidas de cadena larga representan una solución de referencia para componentes aeroespaciales no críticos: alojamientos, conductos, soportes secundarios, componentes internos de cabina.

Características distintivas:

  • densidad 1,01-1,04 g/cm³ → entre los polímeros estructurales más ligeros;
  • absorción de humedad contenida → estabilidad dimensional garantizada en todas las condiciones operativas;
  • resistencia a la fatiga y al impacto excelentes, en particular el PA11;
  • plena compatibilidad con la impresión 3D MJF, propiedades casi isótropas;
  • PA11 de origen bio-based (aceite de ricino), con una elevada proporción de contenido renovable.

El principal límite es la temperatura de servicio, que en continuo se sitúa en torno a los 90-100 °C. Por este motivo, el PA11 y el PA12 son materiales de referencia para la creación de prototipos funcionales, para la producción en serie de componentes no estructurales y para aplicaciones en cabina no expuestas a zonas calientes.

PEEK CF: bastidores de satélites y estructuras para aeronaves

El PEEK reforzado con fibra de carbono es uno de los superpolímeros más avanzados para aplicaciones aeroespaciales de altas prestaciones. Combina las excelentes propiedades de la matriz PEEK (poliariletercetona) con el refuerzo de las fibras de carbono, dando origen a un material que compite directamente con el aluminio en muchas aplicaciones estructurales.

Propiedades clave:

  • densidad ~1,34 g/cm³ (frente a 2,70 del aluminio 6061);
  • elevada relación resistencia-peso y rigidez específica;
  • temperatura de servicio continuo hasta 250 °C;
  • excelente resistencia química, incluidos combustibles, fluidos hidráulicos y agentes agresivos;
  • clase de inflamabilidad UL94 V-0;
  • imprimible en 3D con tecnología FDM industrial.

Aplicaciones típicas: bastidores y estructuras para satélites, soportes estructurales, soportes para electrónica de a bordo, alojamientos para sensores y brackets para motores aeronáuticos.

PEEK GF: durabilidad en condiciones operativas extremas

La versión de PEEK reforzado con fibra de vidrio ofrece prestaciones similares al PEEK CF con algunas diferencias operativas importantes. Respecto al PEEK CF:

  • mantiene el aislamiento eléctrico (las fibras de vidrio no son conductoras);
  • densidad comparable (~1,35 g/cm³);
  • rigidez inferior pero mejor isotropía;
  • clase de inflamabilidad UL94 V-0 y la misma resistencia térmica que el PEEK CF.

Es la elección ideal para componentes que requieren aislamiento eléctrico, como conectores de alta temperatura, aisladores de a bordo y soportes para aplicaciones no conductoras.

PPS CF: estabilidad térmica y resistencia química estructural

El sulfuro de polifenileno (PPS) reforzado con fibra de carbono combina la matriz PPS, conocida por su excepcional resistencia química, con fibras de carbono, que aportan rigidez y estabilidad dimensional. Se posiciona como alternativa complementaria al PEEK CF, con ventajas específicas en términos de estabilidad térmica a largo plazo y resistencia a los fluidos agresivos. Propiedades distintivas:

  • estabilidad térmica hasta 250 °C;
  • resistencia química excepcional: ofrece una elevadísima resistencia a la mayoría de los disolventes orgánicos incluso a temperaturas próximas a los 200 °C, incluidos combustibles, aceites aeronáuticos y fluidos antihielo agresivos;
  • densidad ~1,34 g/cm³;
  • conductividad eléctrica conferida por las fibras de carbono (no es aislante);
  • coste inferior al PEEK CF.

Aplicaciones típicas: componentes estructurales para sistemas de combustible e hidráulicos, alojamientos para sensores en zonas de alta temperatura, soportes para el compartimento del motor, componentes de bombas y válvulas destinados a fluidos aeronáuticos agresivos.

ULTEM (PEI): la referencia para interiores de cabina

La polieterimida (PEI), conocida comercialmente como ULTEM, es uno de los materiales más utilizados para componentes internos de cabina realizados mediante impresión 3D. Su empleo se ve favorecido por un sólido paquete de certificaciones y conformidades, entre ellas UL94 V-0 para el comportamiento frente a la llama, EN 45545 para el sector ferroviario, y FAR 25.853 y OSU 55/55 para aplicaciones aeroespaciales.

Gracias a estas características, el PEI representa una solución de referencia para paneles, cubiertas, alojamientos y conductos destinados a la cabina de pasajeros. Con una densidad de aproximadamente 1,27 g/cm³, una HDT del orden de 190-210 °C y una elevada estabilidad dimensional, ofrece un buen equilibrio entre ligereza, resistencia térmica y certificaciones.

Tabla comparativa de los materiales aeroespaciales

Material

Densidad (g/cm³)

Rm (MPa)

Módulo E (GPa)

Temp. servicio continuo (°C)

FST (FAR 25.853)

Outgassing espacial

Proceso típico

PA12

1,01

45-50

1,5-1,7

90

No (sin aditivos)

Sí (versiones homologadas)

MJF

PA11

1,04

48-52

1,3-1,5

90

No

MJF

ULTEM 9085 (PEI)

1,27

70-80

2,2

190

FDM

PPS CF

1,34

70-230

hasta 25

220-250

Parcial

FDM

PEEK

1,30

95-100

3,7-4,0

250

FDM

PEEK GF

1,35

85-170

7-10

250

FDM

PEEK CF

1,34

85-250

8-25

250

FDM

Aluminio 6061-T6 (referencia)

2,70

310

69

150

CNC

Titanio Gr5 (referencia)

4,43

950

114

400

CNC

Consulta las páginas de producto individuales para acceder a la ficha técnica específica de cada material.

¿Qué material tiene la mejor relación resistencia-peso?

Considerando la resistencia específica, expresada como la relación entre resistencia mecánica y densidad, el PEEK CF y el PPS CF alcanzan los valores más elevados entre los tecnopolímeros analizados, con una densidad equivalente a aproximadamente la mitad respecto al aluminio 6061-T6 y prestaciones mecánicas significativas en los grados reforzados.

En las versiones impresas en 3D, la comparación con el aluminio estructural depende del grado del material y de las condiciones de proceso: los valores mínimos siguen siendo inferiores, mientras que los grados reforzados pueden acercarse o superar al aluminio 6061 en términos de resistencia específica. El verdadero valor del metal replacement deriva, sin embargo, de la combinación de libertad geométrica, optimización topológica, consolidación de varias piezas en un único componente, resistencia química y eliminación de la corrosión.

Para aplicaciones de alta temperatura en las que la máxima ligereza no es el requisito principal, el PEEK sin reforzar y el PEEK GF representan soluciones equilibradas en términos de prestaciones, resistencia térmica y conformidad normativa.

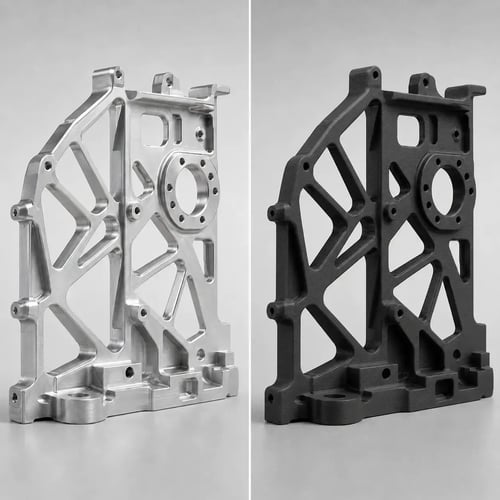

Metal replacement: componente aeroespacial de aluminio y versión en PEEK CFMetal replacement: componente aeroespacial de aluminio y versión en PEEK CF

Qué material para qué componente aeroespacial

Traducir los datos técnicos en una elección de diseño es un paso central en el trabajo diario del diseñador aeroespacial. La siguiente matriz ofrece una guía para la selección de los materiales en función de las principales familias de componentes.

  • Componentes internos de cabina (paneles, cubiertas, alojamientos de displays, ductwork) → ULTEM 9085 impreso en FDM. Certificaciones FAR 25.853, OSU 55/55 y UL94 V-0 nativas, densidad contenida, óptimo acabado.
  • Ductwork de aire acondicionado y climatización → PA11 / PA12 para zonas frías, ULTEM para zonas calientes certificables, PEEK para zonas críticas próximas al motor.
  • Soportes y brackets estructurales secundarios → PEEK CF para la máxima rigidez específica; PEEK GF donde se necesita aislamiento eléctrico; PA12 para aplicaciones no críticas de bajo coste.
  • Estructuras satelitales (housings, ópticas, bastidores para electrónica de a bordo) → PEEK CF con cualificación de outgassing ASTM E595. Reducción de peso respecto al aluminio con optimización topológica.
  • Sistemas de combustible e hidráulicos (racores, alojamientos de bombas, válvulas) → PPS CF o PEEK CF. Resistencia química prioritaria con capacidad estructural.
  • Conectores y aisladores eléctricos en ambiente caliente → PEEK GF (aislante); evitar PPS CF y PEEK CF, que son eléctricamente conductores.
  • Componentes de sensores bajo el capó/motor → PEEK GF o PEEK CF según el requisito de conductividad; PPS CF cuando prevalece la exposición a fluidos agresivos.
  • Creación de prototipos funcionales y series pequeñas → PA12 por rapidez y coste, PEEK CF para pruebas funcionales representativas.
  • Metal replacement de piezas de aluminio → PEEK CF con un diseño optimizado para impresión 3D (optimización topológica, estructura lattice).

La impresión 3D en los materiales aeroespaciales

La fabricación aditiva ha transformado el sector aeroespacial en los últimos diez años. Empresas como Airbus, Boeing y las principales agencias espaciales emplean hoy la impresión 3D para producir numerosos componentes destinados al vuelo. Los procesos más relevantes son:

  • MJF para PA12 y PA11: estándar para piezas no estructurales, prototipos funcionales, interiores de cabina no críticos;
  • FDM industrial para ULTEM y PEEK (CF, GF, sin reforzar): el proceso utilizado para piezas de vuelo certificadas, desde las canalizaciones hasta los bastidores de satélites;
  • FDM industrial para PPS CF: solución para componentes técnicos que requieren resistencia química y estabilidad térmica combinadas.

Las ventajas de la fabricación aditiva en el ámbito aeroespacial son difíciles de replicar con las tecnologías tradicionales: reducción del peso mediante optimización topológica y estructuras reticulares internas, consolidación de varios componentes en una única pieza, producción bajo demanda de recambios para flotas operativas e iteración rápida durante las fases de desarrollo.

Certificaciones y normativas de referencia

Los materiales aeroespaciales figuran entre las categorías más reguladas de todas. Las principales normativas a considerar en la fase de selección son:

  • FAR 25.853 (Federal Aviation Regulations): inflamabilidad, generación de humos y toxicidad (FST) para componentes de cabina de pasajeros;
  • OSU 55/55: ensayo de liberación de calor (Heat Release) para interiores de cabina, requerido junto con FAR 25.853;
  • EN 45545: normativa europea sobre resistencia al fuego (originalmente ferroviaria, hoy también referencia en movilidad y sector aeroespacial);
  • ASTM E595 / ECSS-Q-ST-70-02: outgassing para aplicaciones espaciales;
  • AMS (Aerospace Material Specifications): especificaciones de materiales de la industria aeroespacial estadounidense;
  • AS9100: sistema de gestión de la calidad aeroespacial;
  • NADCAP: acreditación para procesos especiales (tratamientos térmicos, aditiva, ensayos no destructivos);
  • Certificaciones OEM: Airbus, Boeing, Lockheed Martin, ESA y otros fabricantes tienen cualificaciones propias para los materiales de vuelo.

Conclusión

La elección del material para componentes aeroespaciales requiere un equilibrio entre peso, resistencia mecánica, temperatura de servicio, resistencia química y conformidad normativa. La tabla comparativa y la guía por aplicación ofrecen una primera orientación, pero cada proyecto presenta restricciones específicas (geometría, ciclo térmico, ambiente operativo y presupuesto) que pueden influir en la elección final.

Los superpolímeros como el PEEK CF, PEEK GF y PPS CF han hecho posible una nueva generación de componentes aeroespaciales ligeros y de altas prestaciones. La fabricación aditiva ha acelerado aún más su adopción, cambiando el modo en que diseñadores e ingenieros desarrollan componentes destinados al vuelo.

¿Quieres comparar los materiales más adecuados para tu proyecto aeroespacial y recibir un presupuesto?

Sube ahora tu archivo



Preguntas frecuentes sobre los materiales aeroespaciales

¿Qué es el metal replacement en el sector aeroespacial?
El metal replacement consiste en la sustitución de componentes tradicionalmente realizados en metal, como aluminio, magnesio o acero, por tecnopolímeros y compuestos de altas prestaciones, entre ellos PEEK CF, PEEK GF y PPS CF. En el ámbito aeroespacial, esta elección puede permitir reducciones de peso significativas (40-70%), eliminar los tratamientos anticorrosión, simplificar los ensamblajes consolidando varias piezas en un único componente y habilitar, mediante fabricación aditiva, geometrías difíciles o imposibles de obtener con los procesos tradicionales. Es una de las estrategias más eficaces para reducir el consumo de combustible en las aeronaves comerciales y contener los costes de lanzamiento en las aplicaciones espaciales.
¿Cuál es la diferencia entre PEEK CF y PEEK GF?
Ambos son grados de PEEK reforzados para mejorar la rigidez y la resistencia, pero utilizan refuerzos diferentes. El PEEK CF, reforzado con fibra de carbono, ofrece la mejor combinación entre resistencia y ligereza, resultando indicado para componentes estructurales en los que la reducción del peso es prioritaria.
El PEEK GF, reforzado con fibra de vidrio, es menos rígido pero mantiene el aislamiento eléctrico y ofrece una mejor isotropía. Es, por tanto, ideal para conectores y aisladores.
¿Por qué la impresión 3D está tan extendida en el sector aeroespacial?
La combinación de tres factores ha hecho de la fabricación aditiva un proceso estándar en el sector: la libertad geométrica permite optimizaciones topológicas imposibles con la fabricación sustractiva (peso reducido hasta en un 70% a igualdad de prestaciones); la consolidación de las piezas permite sustituir decenas de componentes ensamblados por una única pieza impresa; la producción bajo demanda reduce los costes de almacén de recambios para flotas con larga vida operativa. También la gama de materiales disponibles se ha ampliado rápidamente: desde los primeros empleos con PA12 y ULTEM se ha llegado a superpolímeros como PEEK CF, PEEK GF y PPS CF, hoy utilizados para componentes técnicos y piezas destinadas al vuelo.
¿Qué certificaciones se necesitan para un componente aeroespacial?
Depende de la aplicación. Para componentes internos de cabina se necesita la conformidad FAR 25.853 y OSU 55/55 (inflamabilidad, humos, toxicidad y liberación de calor). Para componentes espaciales se necesita la conformidad de outgassing (ASTM E595 o ECSS-Q-ST-70-02). Para componentes estructurales de vuelo se necesitan cualificaciones OEM específicas (Airbus, Boeing, etc.) y procesos certificados AS9100 y, para operaciones especiales, NADCAP. La trazabilidad completa del lote de material es siempre obligatoria.
