Materiali per componenti aerospaziali: guida tecnica alla scelta

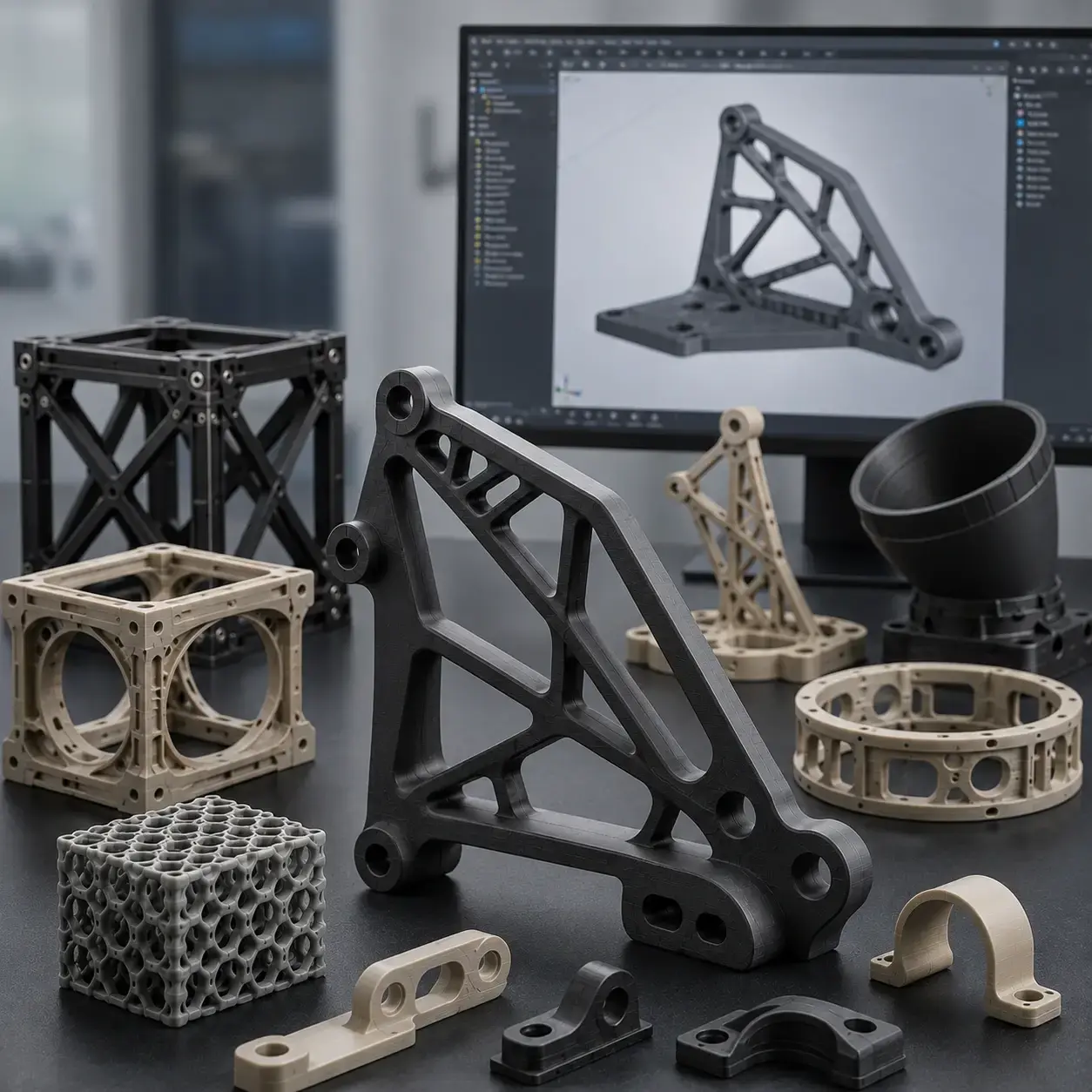

componenti aerospaziali in PEEK CF, PEEK GF, PPS CF e ULTEM

Scegliere il materiale più adatto per un componente aerospaziale è una delle decisioni progettuali più delicate. Ogni grammo incide sui consumi di carburante, ogni limite nella resistenza termica può compromettere l’idoneità all’omologazione e ogni scelta ha conseguenze dirette sulla certificazione di navigabilità. Nel settore aerospaziale, la selezione dei materiali segue criteri rigorosi: massimizzare il rapporto resistenza-peso, garantire prestazioni affidabili in condizioni estreme e rispettare normative stringenti in materia di infiammabilità, tossicità e degasaggio.

Questa guida confronta i principali materiali ad alte prestazioni oggi disponibili per l'aerospazio, dai tecnopolimeri strutturali, come PA12 e PA11, ai super-polimeri come PEEK, PEEK CF, PEEK GF e PPS CF. Il confronto include una tabella comparativa e raccomandazioni specifiche in funzione dell’applicazione.

Requisiti dei materiali aerospaziali

Un materiale destinato ad applicazioni aerospaziali deve rispondere contemporaneamente a diversi requisiti, spesso in conflitto tra loro. I criteri fondamentali sono cinque:

    • Basso peso specificoOgni chilogrammo risparmiato su un velivolo commerciale può tradursi in migliaia di litri di carburante in meno nel corso della vita operativa. Nel caso di un satellite, il vantaggio è ancora più significativo, poiché la riduzione di massa può incidere direttamente sui costi di lancio, che possono arrivare fino a 20.000 €/kg.
    • Elevato rapporto resistenza-peso → È una delle principali metriche di valutazione in ambito aerospaziale. Vengono privilegiati materiali con un’elevata resistenza specifica, ossia un alto rapporto tra resistenza meccanica e densità.
    • Resistenza termica → I componenti aerospaziali possono essere esposti a intervalli termici estremamente ampi: da circa −150 °C nello spazio profondo fino a oltre 200 °C nelle aree prossime al motore o ad altre fonti di calore.
    • Resistenza chimica → I materiali devono mantenere le proprie prestazioni anche in presenza di carburanti, oli idraulici, fluidi de-icing, ozono, radiazioni UV e radiazioni cosmiche.
    • Certificazioni → La conformità normativa è un requisito imprescindibile. Per i componenti destinati alla cabina sono rilevanti le prescrizioni FAR 25.853 relative a infiammabilità, fumi e tossicità. Per applicazioni spaziali è invece fondamentale il controllo dell’outgassing secondo ASTM E595, con valori di TML inferiori all’1% e CVCM inferiori allo 0,1%. A questi requisiti si aggiungono le qualifiche EASA e FAA necessarie per la navigabilità.

Oltre a questi criteri principali, devono essere considerate anche la resistenza a fatica, la resistenza all’impatto (ad esempio in caso di bird strike o micrometeoriti), la compatibilità con la produzione additiva, sempre più diffusa nel settore, e la completa tracciabilità del lotto di materiale.

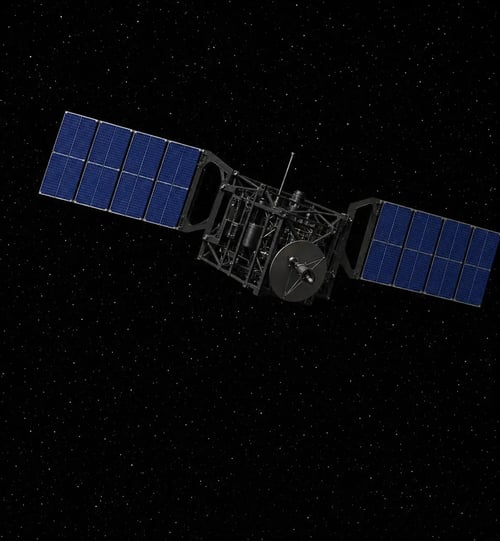

telaio strutturale per satellite in PEEK caricato fibra di carbonio

Telaio strutturale per satellite in PEEK caricato fibra di carbonio

Perché i polimeri stanno sostituendo i metalli in aerospazio?

Il fenomeno del metal replacement, ovvero la sostituzione di componenti in alluminio, magnesio o acciaio con tecnopolimeri e compositi ad alte prestazioni, è una delle tendenze più forti dell'ultimo decennio. I motivi:

    • peso ridotto del 40-70% rispetto ai metalli;
    • libertà geometrica consentita dalla stampa 3D, che elimina lavorazioni e assemblaggi;
    • eliminazione della corrosione galvanica e dei processi anti-corrosione;
    • isolamento elettrico e termico intrinseco;
    • time-to-market ridotto grazie all'assenza di attrezzature.

I principali materiali per componenti aerospaziali

Vediamo nel dettaglio i materiali polimerici più usati nell'industria aerospaziale, dai gradi strutturali "entry level" ai super-polimeri per applicazioni estreme.

PA12 e PA11: strutturali e versatili

Le poliammidi a catena lunga rappresentano una soluzione di riferimento per componenti aerospaziali non critici: alloggiamenti, condotti, staffe secondarie, componenti interni cabina.

Caratteristiche distintive:

    • densità 1,01-1,04 g/cm³ → tra i polimeri strutturali più leggeri;
    • assorbimento di umidità contenuto → stabilità dimensionale garantita in tutte le condizioni operative;
    • resistenza a fatica e all’impatto eccellenti, in particolare il PA11;
    • piena compatibilità con la stampa 3D MJF, proprietà quasi isotrope;
    • PA11 di origine bio-based (olio di ricino), elevata quota di contenuto rinnovabile.

Il principale limite è rappresentato dalla temperatura di esercizio, che in continuo si attesta intorno ai 90-100 °C. Per questo motivo, PA11 e PA12 sono materiali di riferimento per la prototipazione funzionale, per la produzione in serie di componenti non strutturali e per applicazioni in cabina non esposte a zone calde.

PEEK CF: telai satelliti e strutture per velivoli

Il PEEK caricato con fibra di carbonio è uno dei superpolimeri più avanzati per applicazioni aerospaziali ad alte prestazioni. Combina le eccellenti proprietà della matrice PEEK (poliariletere-etere-chetone) con il rinforzo delle fibre di carbonio, dando origine a un materiale che compete direttamente con l'alluminio in molte applicazioni strutturali.

Proprietà chiave:

    • densità ~1,34 g/cm³ (contro 2,70 dell'alluminio 6061);
    • elevato rapporto resistenza-peso e rigidezza specifica;
    • temperatura di esercizio continuo fino a 250 °C;
    • eccellente resistenza chimica, inclusi carburanti, fluidi idraulici e agenti aggressivi;
    • classe di infiammabilità UL94 V-0;
    • stampabile in 3D con tecnologia FDM industriale.

Applicazioni tipiche: telai e strutture per satelliti, staffe strutturali, supporti per elettronica di bordo, alloggiamenti per sensori e bracket per motori aeronautici.

PEEK GF: durabilità in condizioni operative estreme

La versione PEEK caricato fibra di vetro offre prestazioni simili al PEEK CF con alcune differenze operative importanti. Rispetto al PEEK CF:

    • mantiene l’isolamento elettrico (le fibre di vetro non sono conduttive);
    • densità comparabile (~1,35 g/cm³);
    • rigidezza inferiore ma isotropia migliore;
    • classe di infiammabilità UL94 V-0 e stessa resistenza termica del PEEK CF.

È la scelta ideale per componenti che richiedono isolamento elettrico, come connettori ad alta temperatura, isolatori di bordo e staffe per applicazioni non conduttive.

PPS CF: stabilità termica e resistenza chimica strutturale

Il polifenilensolfuro (PPS) caricato con fibra di carbonio combina la matrice PPS, nota per l'eccezionale resistenza chimica, con fibre di carbonio, che portano rigidezza e stabilità dimensionale. Si posiziona come alternativa complementare al PEEK CF, con vantaggi specifici in termini di stabilità termica a lungo termine e resistenza ai fluidi aggressivi. Proprietà distintive:

    • stabilità termica fino a 250 °C;
    • resistenza chimica eccezionale: offre un’elevatissima resistenza alla maggior parte dei solventi organici anche a temperature prossime ai 200 °C, inclusi carburanti, oli aeronautici e fluidi de-icing aggressivi;
    • densità ~1,34 g/cm³;
    • conducibilità elettrica conferita dalle fibre di carbonio (non è isolante);
    • costo inferiore al PEEK CF.

Applicazioni tipiche: componenti strutturali per sistemi carburante e idraulici, alloggiamenti per sensori in aree ad alta temperatura, staffe e supporti per vano motore, componenti di pompe e valvole destinati a fluidi aeronautici aggressivi.

ULTEM (PEI): il riferimento per interni cabina

La polieterimmide (PEI), nota commercialmente come ULTEM, è uno dei materiali più utilizzati per componenti interni di cabina realizzati tramite stampa 3D. Il suo impiego è favorito da un solido pacchetto di certificazioni e conformità, tra cui UL94 V-0 per il comportamento alla fiamma, EN 45545 per il settore ferroviario, FAR 25.853 e OSU 55/55 per applicazioni aerospaziali.

Grazie a queste caratteristiche, il PEI rappresenta una soluzione di riferimento per pannelli, cover, alloggiamenti e condotti destinati alla cabina passeggeri. Con una densità di circa 1,27 g/cm³, una HDT nell’ordine di 190-210 °C e un’elevata stabilità dimensionale, offre un buon equilibrio tra leggerezza, resistenza termica e certificazioni.

Tabella comparativa dei materiali aerospaziali

Materiale

Densità (g/cm³)

Rm (MPa)

Modulo E (GPa)

Temp. servizio continuo (°C)

FST (FAR 25.853)

Outgassing spaziale

Processo tipico

PA12

1,01

45-50

1,5-1,7

90

No (senza additivi)

Sì (versioni qualificate)

MJF

PA11

1,04

48-52

1,3-1,5

90

No

MJF

ULTEM 9085 (PEI)

1,27

70-80

2,2

190

FDM

PPS CF

1,34

70-230

fino a 25

220-250

Parziale

FDM

PEEK non caricato

1,30

95-100

3,7-4,0

250

FDM

PEEK GF

1,35

85-170

7-10

250

FDM

PEEK CF

1,34

85-250

8-25

250

FDM

Alluminio 6061-T6 (riferimento)

2,70

310

69

150

CNC

Titanio Gr5 (riferimento)

4,43

950

114

400

CNC

Consultare le singole pagine prodotto per accedere alla scheda tecnica specifica di ciascun materiale.

Quale materiale ha il miglior rapporto resistenza-peso?

Considerando la resistenza specifica, espressa come rapporto tra resistenza meccanica e densità, PEEK CF e PPS CF raggiungono i valori più elevati tra i tecnopolimeri analizzati, con una densità pari a circa la metà rispetto all’alluminio 6061-T6 e prestazioni meccaniche significative nei gradi caricati.

Nelle versioni stampate in 3D, il confronto con l’alluminio strutturale dipende dal grado del materiale e dalle condizioni di processo: i valori minimi restano inferiori, mentre i gradi caricati possono avvicinarsi o superare l’alluminio 6061 in termini di resistenza specifica. Il vero valore del metal replacement deriva però dalla combinazione di libertà geometrica, ottimizzazione topologica, consolidamento di più parti in un unico componente, resistenza chimica ed eliminazione della corrosione.

Per applicazioni ad alta temperatura in cui la massima leggerezza non è il requisito principale, PEEK non caricato e PEEK GF rappresentano soluzioni bilanciate in termini di prestazioni, resistenza termica e conformità normativa.

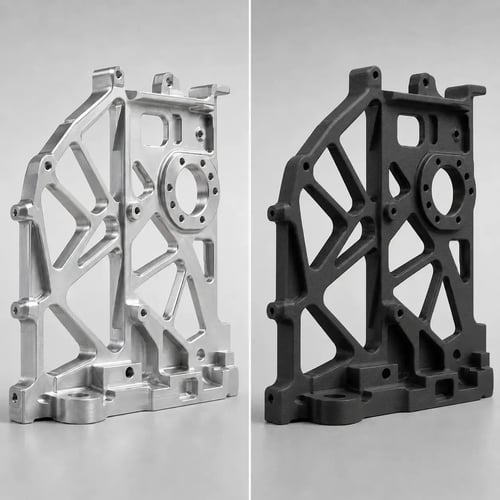

metal replacement: componente aerospaziale in alluminio e versione in PEEK CFMetal replacement: componente aerospaziale in alluminio e versione in PEEK CF

Quale materiale per quale componente aerospaziale

Tradurre i dati tecnici in una scelta progettuale è un passaggio centrale nel lavoro quotidiano del progettista aerospaziale. La seguente matrice offre una guida alla selezione dei materiali in funzione delle principali famiglie di componenti.

    • Componenti interni cabina (pannelli, cover, alloggiamenti display, ductwork) → ULTEM 9085 stampato in FDM. Certificazioni FAR 25.853, OSU 55/55 e UL94 V-0 native, densità contenuta, ottima finitura.
    • Ductwork aria condizionata e climatizzazione → PA11 / PA12 per zone fredde, ULTEM per zone calde certificabili, PEEK per aree critiche vicine al motore.
    • Staffe e brackets strutturali secondari → PEEK CF per la massima rigidezza specifica; PEEK GF dove serve isolamento elettrico; PA12 per applicazioni non critiche a basso costo.
    • Strutture satellitari (housing, ottiche, telai per elettronica di bordo) → PEEK CF con qualifica di outgassing ASTM E595. Riduzione peso rispetto all'alluminio con ottimizzazione topologica.
    • Sistemi carburante e idraulici (raccordi, alloggiamenti pompe, valvole) → PPS CF o PEEK CF. Resistenza chimica prioritaria con capacità strutturale.
    • Connettori e isolatori elettrici in ambiente caldo → PEEK GF (isolante); evitare PPS CF e PEEK CF che sono elettricamente conduttivi.
    • Componenti sensori sotto cofano/motore → PEEK GF o PEEK CF secondo requisito di conducibilità; PPS CF quando prevale l'esposizione a fluidi aggressivi.
    • Prototipazione funzionale e piccole serie → PA12 per rapidità e costo, PEEK CF per test funzionali rappresentativi.
    • Metal replacement di parti in alluminio → PEEK CF con progetto ottimizzato per stampa 3D (ottimizzazione topologica, struttura lattice).

La stampa 3D nei materiali aerospaziali

La manifattura additiva ha trasformato il settore aerospaziale negli ultimi dieci anni. Aziende come Airbus, Boeing e le principali agenzie spaziali impiegano oggi la stampa 3D per produrre numerosi componenti destinati al volo. I processi più rilevanti sono:

    • MJF per PA12 e PA11: standard per parti non strutturali, prototipi funzionali, interni cabina non critici;
    • FDM industriale per ULTEM e PEEK (CF, GF, non caricato): il processo utilizzato per parti da volo certificate, dalle canalizzazioni ai telai satellitari;
    • FDM industriale per PPS CF: soluzione per componenti tecnici che richiedono resistenza chimica e stabilità termica combinate.

I vantaggi della produzione additiva in ambito aerospaziale sono difficili da replicare con le tecnologie tradizionali: riduzione del peso tramite ottimizzazione topologica e strutture reticolari interne, consolidamento di più componenti in un’unica parte, produzione on-demand di ricambi per flotte operative e iterazione rapida durante le fasi di sviluppo.

Certificazioni e normative di riferimento

I materiali aerospaziali rientrano tra le categorie più regolamentate in assoluto. Le principali normative da considerare in fase di selezione sono:

  • FAR 25.853 (Federal Aviation Regulations): infiammabilità, generazione fumi e tossicità (FST) per componenti da cabina passeggeri;
    • OSU 55/55: test di rilascio di calore (Heat Release) per interni cabina, richiesto insieme a FAR 25.853;
    • EN 45545: normativa europea sulla resistenza al fuoco (originariamente ferroviaria, oggi anche riferimento in mobilità e aerospazio);
    • ASTM E595 / ECSS-Q-ST-70-02: outgassing per applicazioni spaziali;
    • AMS (Aerospace Material Specifications): specifiche materiali dell'industria aerospaziale americana;
    • AS9100: sistema di gestione della qualità aerospaziale;
    • NADCAP: accreditamento per processi speciali (trattamenti termici, additive, controlli non distruttivi);
    • Certificazioni OEM: Airbus, Boeing, Lockheed Martin, ESA e altri produttori hanno qualifiche proprie per i materiali di volo.

Conclusione

La scelta del materiale per componenti aerospaziali richiede un equilibrio tra peso, resistenza meccanica, temperatura di esercizio, resistenza chimica e conformità normativa. La tabella comparativa e la guida per applicazione offrono un primo orientamento, ma ogni progetto presenta vincoli specifici (geometria, ciclo termico, ambiente operativo e budget) che possono influenzare la scelta finale.

Superpolimeri come PEEK CF, PEEK GF e PPS CF hanno reso possibile una nuova generazione di componenti aerospaziali leggeri e ad alte prestazioni. La produzione additiva ne ha ulteriormente accelerato l’adozione, cambiando il modo in cui progettisti e ingegneri sviluppano componenti destinati al volo.

Vuoi confrontare i materiali più adatti al tuo progetto aerospaziale e ricevere un preventivo?

CARICA ORA IL TUO FILE



Domande frequenti sui materiali aerospaziali

Cos'è il metal replacement in aerospazio?

Il metal replacement consiste nella sostituzione di componenti tradizionalmente realizzati in metallo, come alluminio, magnesio o acciaio, con tecnopolimeri e compositi ad alte prestazioni, tra cui PEEK CF, PEEK GF e PPS CF. In ambito aerospaziale, questa scelta può consentire significative riduzioni di peso (40-70%), eliminare i trattamenti anticorrosione, semplificare gli assemblaggi consolidando più parti in un unico componente e abilitare, tramite manifattura additiva, geometrie difficili o impossibili da ottenere con i processi tradizionali. È una delle strategie più efficaci per ridurre i consumi di carburante nei velivoli commerciali e contenere i costi di lancio nelle applicazioni spaziali.

Qual è la differenza tra PEEK CF e PEEK GF?

Entrambi sono PEEK caricati per migliorare rigidezza e resistenza, ma utilizzano rinforzi diversi. Il PEEK CF, caricato con fibra di carbonio, offre la migliore combinazione tra resistenza e leggerezza, risultando indicato per componenti strutturali in cui la riduzione del peso è prioritaria.

Il PEEK GF, caricato con fibra di vetro, è meno rigido ma mantiene l’isolamento elettrico e offre una migliore isotropia. È quindi ideale per connettori e isolatori.

Perché la stampa 3D è così diffusa in aerospazio?

La combinazione di tre fattori ha reso l'additive un processo standard nel settore: la libertà geometrica consente ottimizzazioni topologiche impossibili con la produzione sottrattiva (peso ridotto fino al 70% a parità di prestazioni); il consolidamento delle parti permette di sostituire decine di componenti assemblati con una singola parte stampata; la produzione on-demand riduce i costi di magazzino ricambi per flotte con lunga vita operativa. Anche la gamma dei materiali disponibili si è ampliata rapidamente: dai primi impieghi con PA12 e ULTEM si è arrivati a superpolimeri come PEEK CF, PEEK GF e PPS CF, oggi utilizzati per componenti tecnici e parti destinate al volo.

Che certificazioni servono per un componente aerospaziale?

Dipende dall'applicazione. Per componenti interni cabina serve la conformità FAR 25.853 e OSU 55/55 (infiammabilità, fumi, tossicità e rilascio di calore). Per componenti spaziali serve la conformità outgassing (ASTM E595 o ECSS-Q-ST-70-02). Per componenti strutturali di volo servono qualifiche OEM specifiche (Airbus, Boeing, ecc.) e processi certificati AS9100 e, per lavorazioni speciali, NADCAP. La tracciabilità completa del lotto materiale è sempre obbligatoria.
