Matériaux pour composants aérospatiaux : guide technique pour le choix

Choisir le matériau le plus adapté à un composant aérospatial est l'une des décisions de conception les plus délicates. Chaque gramme influe sur la consommation de carburant, chaque limite en matière de résistance thermique peut compromettre l'aptitude à l'homologation et chaque choix a des conséquences directes sur la certification de navigabilité. Dans le secteur aérospatial, la sélection des matériaux suit des critères rigoureux : maximiser le rapport résistance-poids, garantir des performances fiables dans des conditions extrêmes et respecter des réglementations strictes en matière d'inflammabilité, de toxicité et de dégazage.

Ce guide compare les principaux matériaux haute performance disponibles aujourd'hui pour l'aérospatiale, des technopolymères structurels, comme le PA12 et le PA11, aux super-polymères comme le PEEK, le PEEK CF, le PEEK GF et le PPS CF. La comparaison comprend un tableau comparatif et des recommandations spécifiques en fonction de l'application.

Exigences des matériaux aérospatiaux

Un matériau destiné à des applications aérospatiales doit répondre simultanément à plusieurs exigences, souvent en conflit entre elles. Les critères fondamentaux sont au nombre de cinq :

1. Faible poids spécifique → Chaque kilogramme économisé sur un aéronef commercial peut se traduire par des milliers de litres de carburant en moins au cours de sa vie opérationnelle. Dans le cas d'un satellite, l'avantage est encore plus significatif, car la réduction de masse peut influer directement sur les coûts de lancement, qui peuvent atteindre jusqu'à 20 000 €/kg.
2. Rapport résistance-poids élevé → C'est l'une des principales métriques d'évaluation dans le domaine aérospatial. On privilégie les matériaux à haute résistance spécifique, c'est-à-dire présentant un rapport élevé entre résistance mécanique et densité.
3. Résistance thermique → Les composants aérospatiaux peuvent être exposés à des plages thermiques extrêmement larges : d'environ −150 °C dans l'espace profond jusqu'à plus de 200 °C dans les zones proches du moteur ou d'autres sources de chaleur.
4. Résistance chimique → Les matériaux doivent conserver leurs performances même en présence de carburants, d'huiles hydrauliques, de fluides de dégivrage (de-icing), d'ozone, de rayonnement UV et de rayonnement cosmique.
5. Certifications → La conformité réglementaire est une exigence incontournable. Pour les composants destinés à la cabine, les prescriptions FAR 25.853 relatives à l'inflammabilité, aux fumées et à la toxicité sont pertinentes. Pour les applications spatiales, en revanche, le contrôle de l'outgassing selon la norme ASTM E595 est fondamental, avec des valeurs de TML inférieures à 1 % et de CVCM inférieures à 0,1 %. À ces exigences s'ajoutent les qualifications EASA et FAA nécessaires à la navigabilité.

Outre ces critères principaux, il faut également prendre en compte la résistance à la fatigue, la résistance à l'impact (par exemple en cas de collision aviaire ou de micrométéorites), la compatibilité avec la fabrication additive, de plus en plus répandue dans le secteur, et la traçabilité complète du lot de matériau.

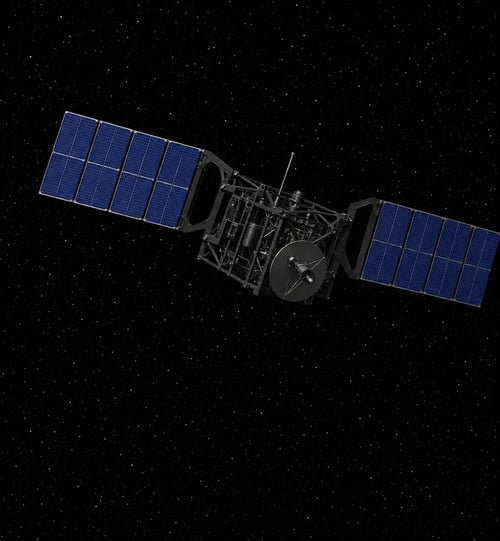

Châssis structurel pour satellite en PEEK renforcé de fibre de carbone

Pourquoi les polymères remplacent-ils les métaux dans l'aérospatiale ?

Le phénomène du metal replacement, c'est-à-dire le remplacement des composants en aluminium, magnésium ou acier par des technopolymères et des composites haute performance, est l'une des tendances les plus fortes de la dernière décennie. Les raisons :

• poids réduit de 40 à 70 % par rapport aux métaux ;
• liberté géométrique permise par l'impression 3D, qui élimine usinages et assemblages ;
• élimination de la corrosion galvanique et des procédés anticorrosion ;
• isolation électrique et thermique intrinsèque ;
• time-to-market réduit grâce à l'absence d'outillage.

Les principaux matériaux pour composants aérospatiaux

Voyons en détail les matériaux polymères les plus utilisés dans l'industrie aérospatiale, des grades structurels « entry level » aux super-polymères pour applications extrêmes.

PA12 et PA11 : structurels et polyvalents

Les polyamides à chaîne longue représentent une solution de référence pour les composants aérospatiaux non critiques : logements, conduits, supports secondaires, composants internes de cabine.

Caractéristiques distinctives :

• densité 1,01-1,04 g/cm³ → parmi les polymères structurels les plus légers ;
• absorption d'humidité limitée → stabilité dimensionnelle garantie dans toutes les conditions opérationnelles ;
• résistance à la fatigue et à l'impact excellentes, en particulier le PA11 ;
• pleine compatibilité avec l'impression 3D MJF, propriétés quasi isotropes ;
• PA11 d'origine bio-based (huile de ricin), avec une part élevée de contenu renouvelable.

La principale limite est la température de service, qui en continu se situe autour de 90-100 °C. Pour cette raison, le PA11 et le PA12 sont des matériaux de référence pour le prototypage fonctionnel, pour la production en série de composants non structurels et pour les applications en cabine non exposées aux zones chaudes.

PEEK CF : châssis de satellites et structures pour aéronefs

Le PEEK renforcé de fibre de carbone est l'un des super-polymères les plus avancés pour les applications aérospatiales haute performance. Il combine les excellentes propriétés de la matrice PEEK (polyéther-éther-cétone) avec le renfort des fibres de carbone, donnant naissance à un matériau qui rivalise directement avec l'aluminium dans de nombreuses applications structurelles.

Propriétés clés :

• densité ~1,34 g/cm³ (contre 2,70 pour l'aluminium 6061) ;
• rapport résistance-poids et rigidité spécifique élevés ;
• température de service continu jusqu'à 250 °C ;
• excellente résistance chimique, y compris aux carburants, fluides hydrauliques et agents agressifs ;
• classe d'inflammabilité UL94 V-0 ;
• imprimable en 3D avec la technologie FDM industrielle.

Applications typiques : châssis et structures pour satellites, supports structurels, supports pour l'électronique embarquée, logements pour capteurs et brackets pour moteurs aéronautiques.

PEEK GF : durabilité dans des conditions opérationnelles extrêmes

La version PEEK renforcé de fibre de verre offre des performances similaires au PEEK CF avec quelques différences opérationnelles importantes. Par rapport au PEEK CF :

• il conserve l'isolation électrique (les fibres de verre ne sont pas conductrices) ;
• densité comparable (~1,35 g/cm³) ;
• rigidité inférieure mais meilleure isotropie ;
• classe d'inflammabilité UL94 V-0 et même résistance thermique que le PEEK CF.

C'est le choix idéal pour les composants nécessitant une isolation électrique, comme les connecteurs haute température, les isolateurs embarqués et les supports pour applications non conductrices.

PPS CF : stabilité thermique et résistance chimique structurelle

Le sulfure de polyphénylène (PPS) renforcé de fibre de carbone combine la matrice PPS, connue pour son exceptionnelle résistance chimique, avec des fibres de carbone qui apportent rigidité et stabilité dimensionnelle. Il se positionne comme une alternative complémentaire au PEEK CF, avec des avantages spécifiques en termes de stabilité thermique à long terme et de résistance aux fluides agressifs. Propriétés distinctives :

• stabilité thermique jusqu'à 250 °C ;
• résistance chimique exceptionnelle : il offre une très haute résistance à la plupart des solvants organiques même à des températures proches de 200 °C, y compris les carburants, les huiles aéronautiques et les fluides de dégivrage agressifs ;
• densité ~1,34 g/cm³ ;
• conductivité électrique conférée par les fibres de carbone (il n'est pas isolant) ;
• coût inférieur au PEEK CF.

Applications typiques : composants structurels pour systèmes de carburant et hydrauliques, logements pour capteurs dans les zones à haute température, supports pour le compartiment moteur, composants de pompes et de vannes destinés aux fluides aéronautiques agressifs.

ULTEM (PEI) : la référence pour les intérieurs de cabine

Le polyétherimide (PEI), connu commercialement sous le nom d'ULTEM, est l'un des matériaux les plus utilisés pour les composants internes de cabine réalisés par impression 3D. Son emploi est favorisé par un solide ensemble de certifications et de conformités, dont UL94 V-0 pour le comportement au feu, EN 45545 pour le secteur ferroviaire, et FAR 25.853 et OSU 55/55 pour les applications aérospatiales.

Grâce à ces caractéristiques, le PEI représente une solution de référence pour les panneaux, capots, logements et conduits destinés à la cabine passagers. Avec une densité d'environ 1,27 g/cm³, une HDT de l'ordre de 190-210 °C et une stabilité dimensionnelle élevée, il offre un bon équilibre entre légèreté, résistance thermique et certifications.

Tableau comparatif des matériaux aérospatiaux

Consultez les pages produit individuelles pour accéder à la fiche technique spécifique de chaque matériau.

Quel matériau présente le meilleur rapport résistance-poids ?

En considérant la résistance spécifique, exprimée comme le rapport entre résistance mécanique et densité, le PEEK CF et le PPS CF atteignent les valeurs les plus élevées parmi les technopolymères analysés, avec une densité équivalente à environ la moitié de celle de l'aluminium 6061-T6 et des performances mécaniques significatives dans les grades renforcés.

Dans les versions imprimées en 3D, la comparaison avec l'aluminium structurel dépend du grade du matériau et des conditions de procédé : les valeurs minimales restent inférieures, tandis que les grades renforcés peuvent s'approcher de l'aluminium 6061 ou le dépasser en termes de résistance spécifique. La véritable valeur du metal replacement découle toutefois de la combinaison de liberté géométrique, d'optimisation topologique, de consolidation de plusieurs pièces en un seul composant, de résistance chimique et d'élimination de la corrosion.

Pour les applications à haute température où la légèreté maximale n'est pas l'exigence principale, le PEEK non renforcé et le PEEK GF représentent des solutions équilibrées en termes de performances, de résistance thermique et de conformité réglementaire.

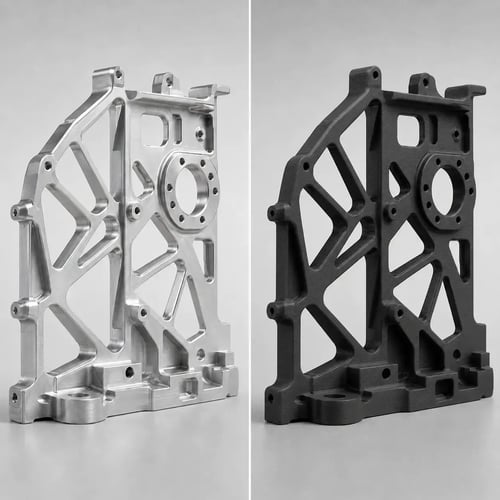

Metal replacement : composant aérospatial en aluminium et version en PEEK CF

Quel matériau pour quel composant aérospatial

Traduire les données techniques en un choix de conception est une étape centrale dans le travail quotidien du concepteur aérospatial. La matrice suivante offre un guide pour la sélection des matériaux en fonction des principales familles de composants.

• Composants internes de cabine (panneaux, capots, logements d'écrans, ductwork) → ULTEM 9085 imprimé en FDM. Certifications FAR 25.853, OSU 55/55 et UL94 V-0 natives, densité limitée, excellente finition.
• Ductwork de climatisation → PA11 / PA12 pour les zones froides, ULTEM pour les zones chaudes certifiables, PEEK pour les zones critiques proches du moteur.
• Supports et brackets structurels secondaires → PEEK CF pour la rigidité spécifique maximale ; PEEK GF là où une isolation électrique est nécessaire ; PA12 pour les applications non critiques à faible coût.
• Structures satellitaires (housings, optiques, châssis pour l'électronique embarquée) → PEEK CF avec qualification d'outgassing ASTM E595. Réduction de poids par rapport à l'aluminium avec optimisation topologique.
• Systèmes de carburant et hydrauliques (raccords, logements de pompes, vannes) → PPS CF ou PEEK CF. Résistance chimique prioritaire avec capacité structurelle.
• Connecteurs et isolateurs électriques en environnement chaud → PEEK GF (isolant) ; éviter le PPS CF et le PEEK CF, qui sont électriquement conducteurs.
• Composants de capteurs sous le capot/moteur → PEEK GF ou PEEK CF selon l'exigence de conductivité ; PPS CF lorsque l'exposition aux fluides agressifs prédomine.
• Prototypage fonctionnel et petites séries → PA12 pour la rapidité et le coût, PEEK CF pour des tests fonctionnels représentatifs.
• Metal replacement de pièces en aluminium → PEEK CF avec une conception optimisée pour l'impression 3D (optimisation topologique, structure lattice).

L'impression 3D dans les matériaux aérospatiaux

La fabrication additive a transformé le secteur aérospatial au cours des dix dernières années. Des entreprises comme Airbus, Boeing et les principales agences spatiales utilisent aujourd'hui l'impression 3D pour produire de nombreux composants destinés au vol. Les procédés les plus pertinents sont :

• MJF pour PA12 et PA11 : standard pour les pièces non structurelles, prototypes fonctionnels, intérieurs de cabine non critiques ;
• FDM industriel pour ULTEM et PEEK (CF, GF, non renforcé) : le procédé utilisé pour les pièces de vol certifiées, des canalisations aux châssis de satellites ;
• FDM industriel pour PPS CF : solution pour les composants techniques nécessitant une résistance chimique et une stabilité thermique combinées.

Les avantages de la fabrication additive dans le domaine aérospatial sont difficiles à reproduire avec les technologies traditionnelles : réduction du poids par optimisation topologique et structures réticulaires internes, consolidation de plusieurs composants en une seule pièce, production à la demande de pièces de rechange pour les flottes opérationnelles et itération rapide durant les phases de développement.

Certifications et réglementations de référence

Les matériaux aérospatiaux figurent parmi les catégories les plus réglementées qui soient. Les principales réglementations à prendre en compte lors de la sélection sont :

• FAR 25.853 (Federal Aviation Regulations) : inflammabilité, génération de fumées et toxicité (FST) pour les composants de cabine passagers ;
• OSU 55/55 : essai de dégagement de chaleur (Heat Release) pour les intérieurs de cabine, requis conjointement avec FAR 25.853 ;
• EN 45545 : réglementation européenne sur la résistance au feu (à l'origine ferroviaire, aujourd'hui aussi une référence en mobilité et aérospatiale) ;
• ASTM E595 / ECSS-Q-ST-70-02 : outgassing pour les applications spatiales ;
• AMS (Aerospace Material Specifications) : spécifications matériaux de l'industrie aérospatiale américaine ;
• AS9100 : système de management de la qualité aérospatiale ;
• NADCAP : accréditation pour les procédés spéciaux (traitements thermiques, additif, contrôles non destructifs) ;
• Certifications OEM : Airbus, Boeing, Lockheed Martin, ESA et d'autres fabricants disposent de leurs propres qualifications pour les matériaux de vol.

Conclusion

Le choix du matériau pour les composants aérospatiaux exige un équilibre entre poids, résistance mécanique, température de service, résistance chimique et conformité réglementaire. Le tableau comparatif et le guide par application offrent une première orientation, mais chaque projet présente des contraintes spécifiques (géométrie, cycle thermique, environnement opérationnel et budget) qui peuvent influencer le choix final.

Les super-polymères comme le PEEK CF, le PEEK GF et le PPS CF ont rendu possible une nouvelle génération de composants aérospatiaux légers et haute performance. La fabrication additive en a encore accéléré l'adoption, changeant la manière dont concepteurs et ingénieurs développent des composants destinés au vol.
