Composants pour systèmes d'inspection civile et de surveillance

Les systèmes civils d'inspection et de surveillance, des drones aux robots crawler jusqu'aux capteurs pour infrastructures et installations, nécessitent souvent des composants techniques personnalisés non disponibles au catalogue. L'impression 3D industrielle permet de les réaliser rapidement, même en série, avec des matériaux adaptés à des exigences comme la légèreté, la résistance aux vibrations, l'isolation électrique et le comportement ignifuge.

Ce guide décrit les scénarios d'usage, les composants typiques et les bons matériaux pour ceux qui conçoivent et produisent des systèmes d'inspection pour l'énergie, les infrastructures et le bâtiment.

Scénarios d'usage : inspection et surveillance civile

Les systèmes d'inspection civile trouvent application dans de nombreux contextes, chacun caractérisé par des exigences techniques spécifiques. L'impression 3D permet de développer rapidement des composants personnalisés, sans les coûts liés à la réalisation de moules.

• Inspection d'infrastructures : drones, robots crawler et systèmes de scan pour ponts, viaducs, barrages et tunnels, avec des supports pour capteurs adaptés à des géométries spécifiques.
• Inspection des lignes électriques à haute tension : boîtiers légers et isolants pour caméras thermiques et capteurs destinés à détecter les surchauffes, les défauts d'isolation et les dommages aux conducteurs.
• Inspection d'installations industrielles : composants pour robots, capteurs anti-incendie et systèmes de vision employés dans les raffineries, les installations chimiques et les sites énergétiques, souvent soumis à des exigences d'auto-extinction UL 94 V-0.
• Surveillance structurelle : enveloppes et supports pour accéléromètres, extensomètres et capteurs d'humidité installés de manière permanente sur bâtiments et ouvrages civils.
• Inspection de pipelines et réservoirs : composants pour crawlers magnétiques, sondes et systèmes à ultrasons, conçus pour résister aux agents chimiques et aux environnements agressifs.
• Inspection d'installations photovoltaïques et éoliennes : supports pour caméras thermiques et capteurs utilisés dans la détection d'anomalies sur les panneaux solaires et dans l'inspection des pales éoliennes.
• Surveillance de chantiers de construction : protections et boîtiers résistants à la poussière, aux chocs et aux rayons UV pour caméras, scanners et capteurs environnementaux.
• Inspection de tunnels et d'ouvrages souterrains : composants pour robots, systèmes d'éclairage et capteurs destinés à la surveillance des gaz.

De la légèreté requise par les drones à la résistance chimique des crawlers, jusqu'à l'isolation électrique et au comportement ignifuge, l'impression 3D permet de combiner matériaux et géométries en fonction de chaque application spécifique.

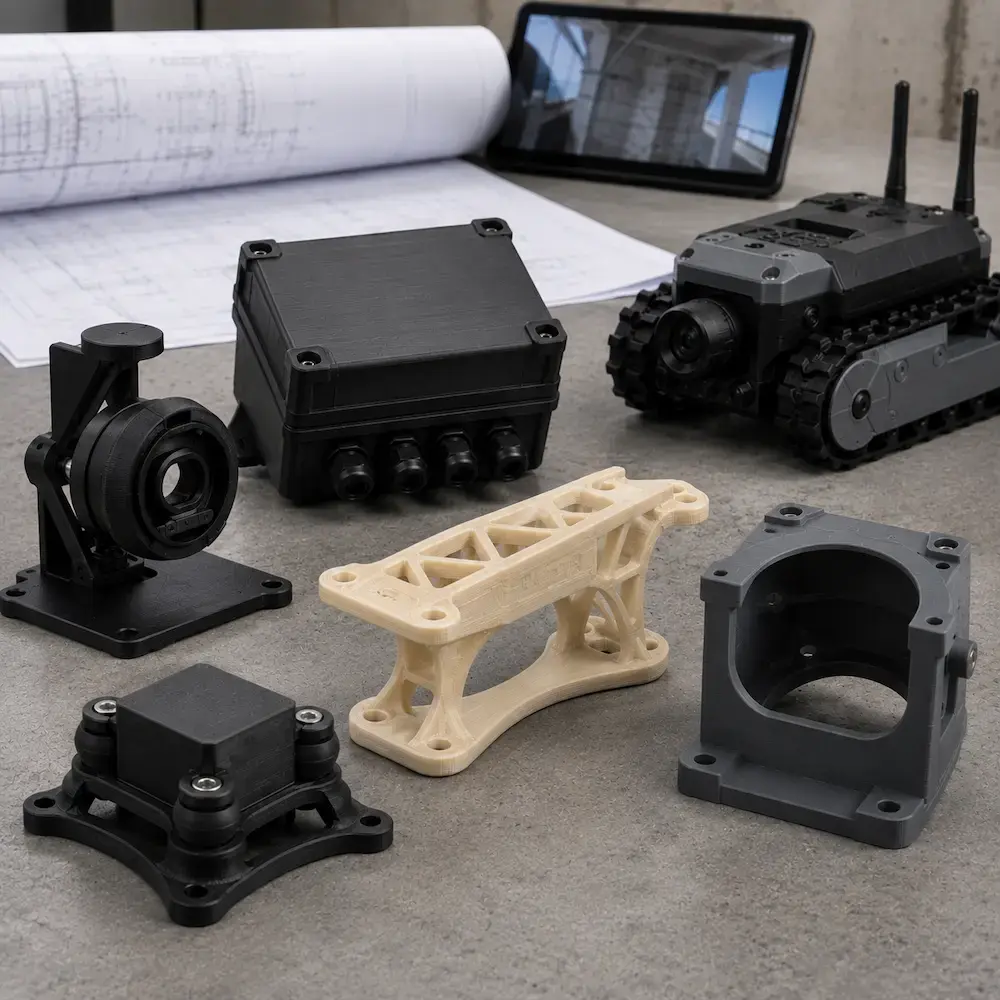

Les composants critiques à personnaliser

Dans les systèmes d'inspection, de nombreux composants doivent être adaptés au capteur, au véhicule ou à la structure à surveiller. L'impression 3D permet de les réaliser rapidement, même en petites séries et avec des géométries difficilement obtenables par les technologies traditionnelles.

Supports pour capteurs et caméras

Les caméras optiques, les caméras thermiques, le LiDAR, le radar et les capteurs inertiels nécessitent des systèmes de fixation spécifiques :

• supports stabilisés et antivibratoires ;
• mounts pour LiDAR avec orientation précise ;
• gimbals personnalisés pour drones et crawlers ;
• supports dual-payload pour caméra thermique et caméra optique ;
• attaches rapides standard ou custom ;
• bras extensibles et articulés ;

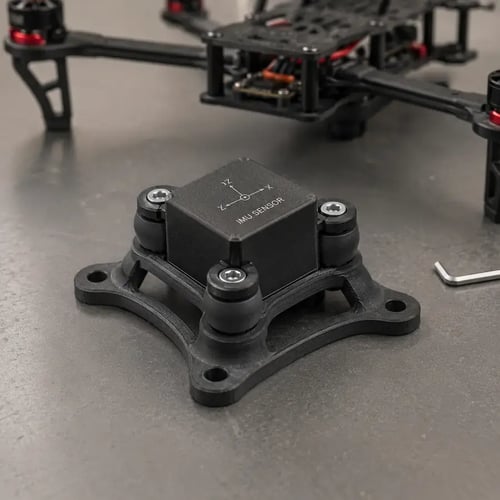

• éléments antivibratoires en TPU pour capteurs sensibles.

Boîtiers pour l'électronique

Les flight controllers, les ordinateurs de bord, les radios, le GPS et les batteries doivent être protégés en fonction de l'application :

• cases pour l'électronique de drones et de robots ;

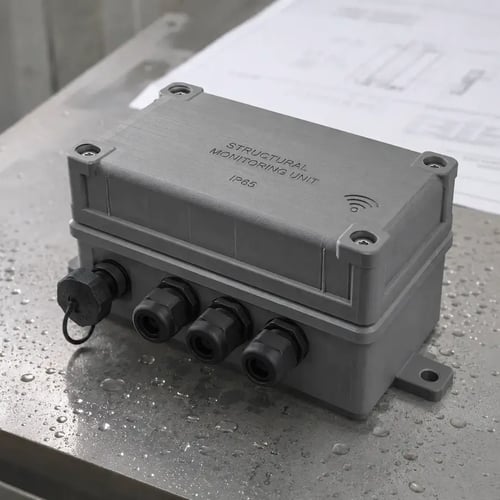

• étuis IP65–IP67 pour applications outdoor ;
• boîtiers blindés contre les interférences électromagnétiques ;
• housing avec refroidissement intégré ;
• contenants pour batteries avec systèmes d'évent ;
• couvercles pour antennes directionnelles et omnidirectionnelles.

Carénages pour drones civils et UAV

Les cycles de développement rapides et les faibles volumes de production des drones d'inspection rendent l'impression 3D particulièrement adaptée à la réalisation de :

• fuselages et châssis pour prototypes et séries limitées ;
• carénages aérodynamiques ;
• protections pour les rotors en environnements confinés ;
• couvercles personnalisés pour applications OEM ;
• composants structurels secondaires à haute rigidité ;
• boîtiers pour payloads interchangeables.

Composants pour robots d'inspection

Les crawlers magnétiques, les robots pour pipelines et les systèmes câblés nécessitent des solutions mécaniques dédiées :

• grippers et end-effectors personnalisés ;
• guides adaptés au diamètre des tuyauteries ;
• roues et chenilles avec inserts antidérapants ;
• bras articulés et joints custom ;
• porte-câbles et passe-câbles ;
• sondes, crochets et outils spécifiques.

Composants pour la surveillance fixe

Les installations permanentes doivent garantir protection et durabilité dans le temps :

• cases pour centrales avec degré de protection IP ;
• supports pour murs, poteaux et structures ;
• protections antivandalisme et résistantes aux agents atmosphériques ;
• housing pour accéléromètres et extensomètres ;
• goulottes et passe-câbles pour installations permanentes.

Exigences techniques des composants d'inspection

Les composants destinés aux systèmes d'inspection professionnelle doivent opérer dans des conditions particulièrement sévères, souvent caractérisées par la coexistence de plusieurs exigences. Le choix du matériau dépend principalement de cinq paramètres.

Légèreté

Dans les drones civils, chaque gramme supplémentaire influe sur l'autonomie de vol. Dans les systèmes installés sur des bras robotiques ou des structures en mouvement, en revanche, la masse influence l'inertie et la génération de vibrations. Pour les composants suspendus, mobiles ou destinés au vol, des matériaux caractérisés par une faible densité et une rigidité spécifique élevée sont donc préférables.

Résistance aux vibrations et aux chocs

Les tracteurs, les robots, les drones, les moteurs électriques et les systèmes aéronautiques génèrent des vibrations continues, qui peuvent provoquer des phénomènes de fatigue et compromettre rapidement l'intégrité des composants. Un support de capteur excessivement rigide, par exemple, peut développer des fissures après quelques heures de fonctionnement.

Les principales stratégies sont au nombre de deux :

• employer des matériaux tenaces, à fort allongement à la rupture, comme le PA11 Gen 2, qui avec une valeur d'A% égale à 27,5% représente l'une des solutions les mieux adaptées aux applications soumises à la fatigue ;
• utiliser des matériaux flexibles, comme le TPU, pour des supports antivibratoires, des isolateurs et des joints, capables d'absorber les oscillations grâce à leur élasticité.

Comportement ignifuge (UL94 V-0)

Les environnements industriels critiques, comme les raffineries, les installations chimiques, les sites énergétiques, les tunnels et les zones ATEX, nécessitent l'emploi de matériaux retardateurs de flamme.

L'un des matériaux de référence pour l'impression 3D dans ces contextes est le PA12 FR, classé UL 94 V-0. Après le retrait de la source d'inflammation, le matériau s'auto-éteint en quelques secondes, ne produit pas de gouttes incandescentes et limite la propagation de la combustion.

Pour les applications aux exigences plus strictes, l'ULTEM représente une alternative de gamme supérieure, surtout lorsque des certifications FST et une conformité à des normes aérospatiales ou ferroviaires, comme la FAR 25.853, sont requises.

Isolation électrique

L'inspection de lignes à haute tension, de cabines de transformation et d'installations électriques nécessite des composants aux propriétés diélectriques adéquates.

Les matériaux renforcés de fibres de carbone ne sont pas indiqués pour ces applications, car les fibres confèrent une conductivité électrique au composant. Les solutions les plus appropriées comprennent :

• PEEK GF, renforcé de fibre de verre isolante, pour des composants structurels qui nécessitent des performances mécaniques élevées et une isolation électrique ;
• PA12 FR, avec une résistivité volumique indicative d'environ 5x10¹² Ω·m, pour des boîtiers et des protections de composants électroniques.

Résistance aux agents environnementaux

Les composants installés en permanence à l'extérieur doivent résister durant des années à l'exposition aux rayons UV, aux cycles thermiques, à l'humidité, à la poussière et aux agents contaminants d'origine industrielle.

Pour les applications outdoor de longue durée, les solutions les plus indiquées sont :

• ASA, grâce à sa résistance intrinsèque aux rayons UV ;
• TPU, pour la bonne résistance aux rayons UV et à l'hydrolyse ;
• PA12 et PA11 avec finition par vapor smoothing, qui peuvent offrir de bons niveaux de protection pendant des périodes indicatives comprises entre trois et cinq ans.
• Dans les environnements chimiquement agressifs, comme les raffineries et les installations chimiques, des matériaux haute performance tels que PEEK, PPS CF et ULTEM sont en revanche préférables.

Matériaux recommandés pour les systèmes d'inspection

Personnalisation, petites séries et pièces de rechange rapides

La valeur de l'impression 3D dans les systèmes d'inspection ne réside pas uniquement dans la production du composant individuel, mais surtout dans le modèle de développement qu'elle rend possible. Une approche particulièrement adaptée à un secteur dans lequel chaque installation présente des caractéristiques spécifiques et les cycles d'évolution technologique sont de plus en plus rapides.

Personnalisation totale pour chaque installation : chaque infrastructure à inspecter (un pont, un pipeline, une ligne électrique) a des géométries et des contraintes spécifiques. Avec l'impression 3D, les supports, les boîtiers et les composants fonctionnels s'adaptent au projet, et non l'inverse.

Petites séries sans moules : La production de 10, 50 ou 200 unités d'un système d'inspection est difficilement compatible avec les technologies traditionnelles de moulage par injection, qui peuvent nécessiter des investissements initiaux supérieurs à 15 000 euros pour la réalisation du moule et des quantités minimales de l'ordre de milliers de pièces. L'impression 3D élimine le besoin du moule, permet d'obtenir des devis rapides et rend économiquement soutenable la production de petites et moyennes séries.

Prototypage rapide : permet de compléter en quelques jours les itérations entre la version pilote et la version définitive. Les ingénieurs testent le premier prototype monté sur le véhicule, mettent à jour le CAO, réimpriment et produisent une nouvelle version au cours de la même semaine.

Pièces de rechange à la demande : les composants des systèmes d'inspection peuvent être archivés dans une bibliothèque numérique et produits uniquement lorsque c'est nécessaire, évitant la gestion de stocks physiques et le risque d'obsolescence du magasin. Cette approche est particulièrement utile pour les systèmes legacy encore opérationnels, pour lesquels les pièces de rechange d'origine peuvent être difficiles à trouver, et pour le remplacement urgent de composants sur des unités arrêtées ou endommagées.

Production et livraison rapides : devis instantané en téléchargeant le fichier 3D et production en 1-3 jours ouvrés.

Un cas concret : drone pour inspection de lignes électriques

Une société d'ingénierie spécialisée dans le développement de drones pour l'inspection thermographique des lignes à haute tension avait besoin de 40 boîtiers sur mesure pour le gimbal de la caméra thermique. Les exigences étaient particulièrement strictes : isolation électrique, pour réduire le risque d'interférences et de décharges ; poids inférieur à 200 grammes par composant, afin de ne pas compromettre l'autonomie du drone ; résistance aux rayons UV et à des températures opérationnelles jusqu'à 60 °C. Le moulage par injection n'était pas économiquement soutenable pour un volume aussi contenu, tandis que l'usinage CNC aurait entraîné un coût unitaire trop élevé. La solution a été l'impression 3D FDM en PEEK GF : devis en ligne, livraison en cinq jours ouvrés, isolation électrique intrinsèque, densité de 1,35 g/cm³ et une résistance thermique largement supérieure aux exigences du projet.

Des besoins analogues se présentent chaque jour dans la réalisation de carénages aérodynamiques pour drones, de boîtiers ignifuges en PA12 FR pour robots employés dans les inspections de raffineries, de supports antivibratoires en TPU pour capteurs inertiels et de contenants pour centrales de surveillance structurelle installées sur ponts et viaducs.

Conclusion

Les systèmes d'inspection civile et de surveillance nécessitent de nombreux composants personnalisés : supports pour capteurs, boîtiers étanches, carénages et pièces de rechange destinés à des systèmes legacy.

L'impression 3D industrielle permet de satisfaire ces besoins à travers des matériaux spécifiques à chaque application : PA12 FR ignifuge pour environnements industriels critiques, PEEK CF pour composants structurels de drones, PEEK GF pour applications d'inspection électrique, TPU pour solutions antivibratoires et ASA pour composants exposés longuement aux rayons UV.

Grâce aux technologies MJF en Nylon PA12, PA12 FR et PA11, à l'impression FDM industrielle en PEEK, ULTEM, PPS CF et autres matériaux techniques, et à des délais de livraison à partir de 1–3 jours ouvrés, amener un composant du fichier numérique à l'emploi sur le terrain nécessite aujourd'hui quelques heures de conception, non des mois de préparation productive.
