Componenti 3D per sistemi di ispezione civile e monitoraggio

I sistemi civili di ispezione e monitoraggio, dai droni ai robot crawler fino ai sensori per infrastrutture e impianti, richiedono spesso componenti tecnici personalizzati non disponibili a catalogo. La stampa 3D industriale consente di realizzarli rapidamente, anche in serie, con materiali adatti a requisiti come leggerezza, resistenza alle vibrazioni, isolamento elettrico e comportamento ignifugo.

Questa guida descrive scenari d'uso, componenti tipici e materiali giusti per chi progetta e produce sistemi di ispezione per energia, infrastrutture e edilizia.

Scenari d'uso: ispezione e monitoraggio civile

I sistemi di ispezione civile trovano applicazione in numerosi contesti, ciascuno caratterizzato da specifici requisiti tecnici. La stampa 3D consente di sviluppare rapidamente componenti personalizzati, senza i costi legati alla realizzazione di stampi.

• Ispezione di infrastrutture: droni, robot crawler e sistemi di scansione per ponti, viadotti, dighe e gallerie, con supporti per sensori adattati a geometrie specifiche.
• Ispezione delle linee elettriche ad alta tensione: alloggiamenti leggeri e isolanti per termocamere e sensori destinati a rilevare surriscaldamenti, difetti di isolamento e danni ai conduttori.
• Ispezione di impianti industriali: componenti per robot, sensori antincendio e sistemi di visione impiegati in raffinerie, impianti chimici e siti energetici, spesso soggetti a requisiti di autoestinguenza UL 94 V-0.
• Monitoraggio strutturale: involucri e supporti per accelerometri, estensimetri e sensori di umidità installati in modo permanente su edifici e opere civili.
• Ispezione di pipeline e serbatoi: componenti per crawler magnetici, sonde e sistemi a ultrasuoni, progettati per resistere ad agenti chimici e ambienti aggressivi.
• Ispezione di impianti fotovoltaici ed eolici: supporti per termocamere e sensori utilizzati nel rilevamento di anomalie sui pannelli solari e nell’ispezione delle pale eoliche.
• Monitoraggio cantieri edilizi: protezioni e alloggiamenti resistenti a polvere, urti e raggi UV per telecamere, scanner e sensori ambientali.
• Ispezione tunnel e opere sotterranee: componenti per robot, sistemi di illuminazione e sensori destinati al monitoraggio dei gas.

Dalla leggerezza richiesta dai droni alla resistenza chimica dei crawler, fino all’isolamento elettrico e al comportamento ignifugo, la stampa 3D permette di combinare materiali e geometrie in funzione di ogni specifica applicazione.

I componenti critici da personalizzare

Nei sistemi di ispezione, molti componenti devono essere adattati al sensore, al veicolo o alla struttura da monitorare. La stampa 3D consente di realizzarli rapidamente, anche in piccole serie e con geometrie difficilmente ottenibili mediante tecnologie tradizionali.

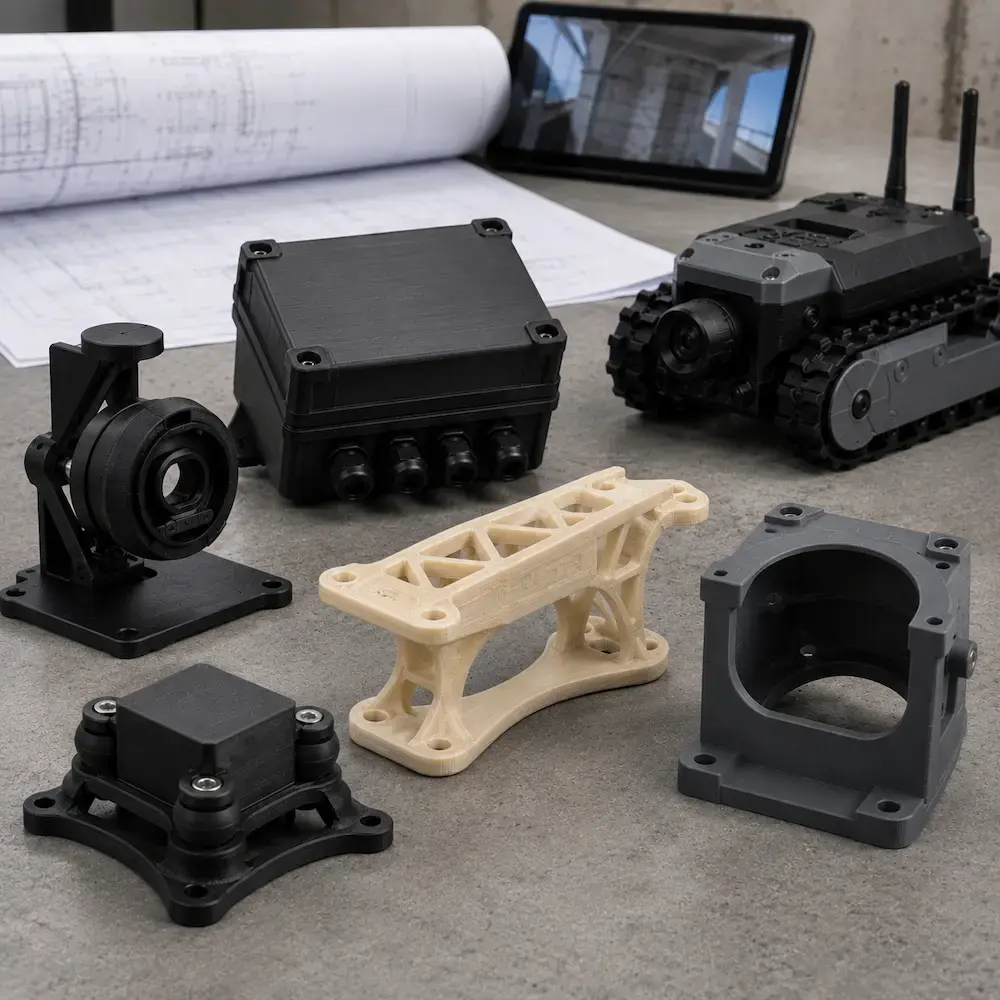

Supporti per sensori e telecamere

Telecamere ottiche, termocamere, LiDAR, radar e sensori inerziali richiedono sistemi di fissaggio specifici:

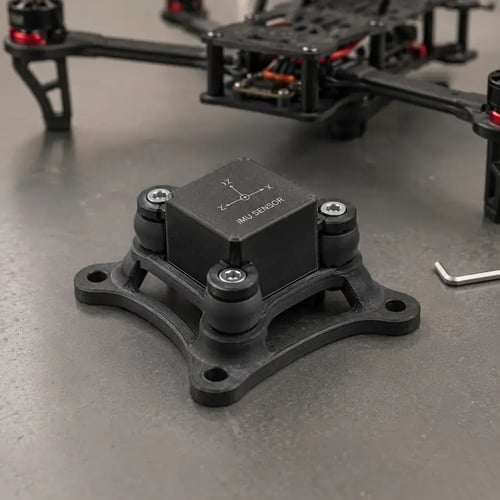

• supporti stabilizzati e antivibranti;
• mount per LiDAR con orientamento preciso;
• gimbal personalizzati per droni e crawler;
• supporti dual-payload per termocamera e camera ottica;
• attacchi rapidi standard o custom;
• bracci estensibili e articolati;
• elementi antivibranti in TPU per sensori sensibili.

Alloggiamenti per elettronica

Flight controller, computer di bordo, radio, GPS e batterie devono essere protetti in funzione dell’applicazione:

• case per l’elettronica di droni e robot;
• custodie IP65–IP67 per applicazioni outdoor;
• alloggiamenti schermati contro le interferenze elettromagnetiche;
• housing con raffreddamento integrato;
• contenitori per batterie con sistemi di sfiato;
• coperture per antenne direzionali e omnidirezionali.

Carenature per droni civili e UAV

I rapidi cicli di sviluppo e i ridotti volumi produttivi dei droni da ispezione rendono la stampa 3D particolarmente adatta alla realizzazione di:

• fusoliere e telai per prototipi e serie limitate;
• carenature aerodinamiche;
• protezioni per i rotori in ambienti confinati;
• coperture personalizzate per applicazioni OEM;
• componenti strutturali secondari ad alta rigidezza;
• alloggiamenti per payload intercambiabili.

Componenti per robot da ispezione

Crawler magnetici, robot per pipeline e sistemi cablati richiedono soluzioni meccaniche dedicate:

• gripper ed end-effector personalizzati;
• guide adattate al diametro delle tubazioni;
• ruote e cingoli con inserti antiscivolo;
• bracci articolati e giunti custom;
• portacavi e passacavi;
• sonde, ganci e utensili specifici.

Componenti per il monitoraggio fisso

Le installazioni permanenti devono garantire protezione e durata nel tempo:

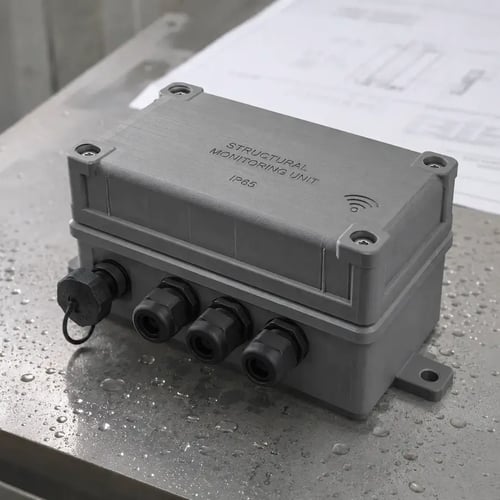

• case per centraline con grado di protezione IP;
• staffe per pareti, pali e strutture;
• protezioni antivandalo e resistenti agli agenti atmosferici;
• housing per accelerometri ed estensimetri;
• canaline e passacavi per installazioni permanenti.

Requisiti tecnici dei componenti di ispezione

I componenti destinati ai sistemi di ispezione professionale devono operare in condizioni particolarmente gravose, spesso caratterizzate dalla compresenza di più requisiti. La scelta del materiale dipende principalmente da cinque parametri.

Leggerezza

Nei droni civili, ogni grammo aggiuntivo incide sull’autonomia di volo. Nei sistemi installati su bracci robotici o strutture in movimento, invece, la massa influenza l’inerzia e la generazione di vibrazioni. Per componenti sospesi, mobili o destinati al volo, sono quindi preferibili materiali caratterizzati da bassa densità ed elevata rigidezza specifica.

Resistenza alle vibrazioni e agli urti

Trattori, robot, droni, motori elettrici e sistemi aeromobili generano vibrazioni continue, che possono provocare fenomeni di fatica e compromettere rapidamente l’integrità dei componenti. Un supporto sensore eccessivamente rigido, ad esempio, può sviluppare fessurazioni dopo poche ore di esercizio.

Le principali strategie sono due:

• impiegare materiali tenaci, con elevato allungamento a rottura, come il PA11 Gen 2, che con un valore di A% pari al 27,5% rappresenta una delle soluzioni più adatte alle applicazioni soggette a fatica;
• utilizzare materiali flessibili, come il TPU, per supporti antivibranti, isolatori e guarnizioni, capaci di assorbire le oscillazioni grazie alla propria elasticità.

Comportamento ignifugo (UL94 V-0)

Gli ambienti industriali critici, come raffinerie, impianti chimici, siti energetici, tunnel e aree ATEX, richiedono l’impiego di materiali ritardanti di fiamma.

Uno dei materiali di riferimento per la stampa 3D in questi contesti è il PA12 FR, classificato UL 94 V-0. Dopo la rimozione della sorgente di innesco, il materiale si autoestingue in pochi secondi, non produce gocce incandescenti e limita la propagazione della combustione.

Per applicazioni con requisiti più stringenti, l’ULTEM rappresenta un’alternativa di fascia superiore, soprattutto quando sono richieste certificazioni FST e conformità a normative aerospaziali o ferroviarie, come la FAR 25.853.

Isolamento elettrico

L’ispezione di linee ad alta tensione, cabine di trasformazione e impianti elettrici richiede componenti con adeguate proprietà dielettriche.
I materiali rinforzati con fibre di carbonio non sono indicati per queste applicazioni, poiché le fibre conferiscono conducibilità elettrica al componente. Le soluzioni più appropriate comprendono:

• PEEK GF, rinforzato con fibra di vetro isolante, per componenti strutturali che richiedono elevate prestazioni meccaniche e isolamento elettrico;

• PA12 FR, con resistività volumetrica indicativa di circa 5x10¹² Ω·m, per alloggiamenti e protezioni di componenti elettronici.

Resistenza agli agenti ambientali

I componenti installati permanentemente all’aperto devono resistere per anni all’esposizione ai raggi UV, ai cicli termici, all’umidità, alla polvere e agli agenti contaminanti di origine industriale.

Per applicazioni outdoor di lunga durata, le soluzioni più indicate sono:

• ASA, grazie alla sua intrinseca resistenza ai raggi UV;
• TPU, per la buona resistenza ai raggi UV e all’idrolisi;
• PA12 e PA11 con finitura mediante vapor smoothing, che possono offrire buoni livelli di protezione per periodi indicativi compresi tra tre e cinque anni.
• Negli ambienti chimicamente aggressivi, come raffinerie e impianti chimici, risultano invece preferibili materiali ad alte prestazioni quali PEEK, PPS CF e ULTEM.

Materiali consigliati per sistemi di ispezione

Personalizzazione, piccole serie e ricambi rapidi

Il valore della stampa 3D nei sistemi di ispezione non risiede soltanto nella produzione del singolo componente, ma soprattutto nel modello di sviluppo che rende possibile. Un approccio particolarmente adatto a un settore in cui ogni impianto presenta caratteristiche specifiche e i cicli di evoluzione tecnologica sono sempre più rapidi.

Personalizzazione totale per ogni impianto: ogni infrastruttura da ispezionare (un ponte, una pipeline, una linea elettrica) ha geometrie e vincoli specifici. Con la stampa 3D supporti, alloggiamenti e componenti funzionali si adattano al progetto, non viceversa.

Piccole serie senza stampi: La produzione di 10, 50 o 200 unità di un sistema di ispezione è difficilmente compatibile con le tecnologie tradizionali di stampaggio a iniezione, che possono richiedere investimenti iniziali superiori a 15.000 euro per la realizzazione dello stampo e quantitativi minimi nell’ordine di migliaia di pezzi. La stampa 3D elimina la necessità dello stampo, consente di ottenere preventivi rapidi e rende economicamente sostenibile la produzione di piccole e medie serie.

Prototipazione rapida: permette di completare in pochi giorni le iterazioni tra la versione pilota e quella definitiva. Gli ingegneri testano il primo prototipo montato sul veicolo, aggiornano il CAD, ristampano e producono una nuova versione nell’arco della stessa settimana

Ricambi on demand: i componenti dei sistemi di ispezione possono essere archiviati in una libreria digitale e prodotti soltanto quando necessario, evitando la gestione di scorte fisiche e il rischio di obsolescenza del magazzino. Questo approccio è particolarmente utile per i sistemi legacy ancora operativi, per i quali i ricambi originali possono essere difficili da reperire e per la sostituzione urgente di componenti su unità ferme o danneggiate.

Produzione e consegna rapide: preventivo istantaneo caricando il file 3D e produzione in 1-3 giorni lavorativi.

Un caso concreto: drone per ispezione di linee elettriche

Una società di ingegneria specializzata nello sviluppo di droni per l’ispezione termografica delle linee ad alta tensione aveva bisogno di 40 alloggiamenti su misura per il gimbal della termocamera. I requisiti erano particolarmente stringenti: isolamento elettrico, per ridurre il rischio di interferenze e scariche; peso inferiore a 200 grammi per componente, così da non compromettere l’autonomia del drone; resistenza ai raggi UV e a temperature operative fino a 60 °C. Lo stampaggio a iniezione non era economicamente sostenibile per un volume così contenuto, mentre la lavorazione CNC avrebbe comportato un costo unitario troppo elevato. La soluzione è stata la stampa 3D FDM in PEEK GF: preventivo online, consegna in cinque giorni lavorativi, isolamento elettrico intrinseco, densità di 1,35 g/cm³ e una resistenza termica ampiamente superiore ai requisiti di progetto.

Esigenze analoghe si presentano ogni giorno nella realizzazione di carenature aerodinamiche per droni, alloggiamenti ignifughi in PA12 FR per robot impiegati nelle ispezioni di raffinerie, supporti antivibranti in TPU per sensori inerziali e contenitori per centraline di monitoraggio strutturale installate su ponti e viadotti.

Conclusione

I sistemi di ispezione civile e monitoraggio richiedono numerosi componenti personalizzati: supporti per sensori, alloggiamenti stagni, carenature e ricambi destinati a sistemi legacy.

La stampa 3D industriale permette di soddisfare queste esigenze attraverso materiali specifici per ogni applicazione: PA12 FR ignifugo per ambienti industriali critici, PEEK CF per componenti strutturali di droni, PEEK GF per applicazioni di ispezione elettrica, TPU per soluzioni antivibranti e ASA per componenti esposti a lungo ai raggi UV.

Grazie alle tecnologie MJF in Nylon PA12, PA12 FR e PA11, alla stampa FDM industriale in PEEK, ULTEM, PPS CF e altri materiali tecnici, e a tempi di consegna a partire da 1–3 giorni lavorativi, portare un componente dal file digitale all’impiego sul campo richiede oggi poche ore di progettazione, non mesi di preparazione produttiva.
