Orthèses, attelles et semelles sur mesure en impression 3D

Chaque patient a une anatomie différente et chaque orthèse, attelle ou semelle devrait s'adapter parfaitement. L'orthopédie traditionnelle le sait depuis toujours, mais jusqu'à il y a quelques années, personnaliser signifiait recourir à des moulages en plâtre, des modèles en mousse, des travaux manuels, des délais longs et des résultats fortement liés à l'expérience de l'opérateur. Aujourd'hui, l'impression 3D a radicalement transformé ce processus : à partir d'un simple scan du patient, on obtient en quelques jours une orthèse sur mesure, légère, respirante et reproductible.

Pour le technicien orthopédiste et l'atelier orthopédique, l'impression 3D est un outil de production qui améliore le résultat pour le patient, réduit les délais de livraison et ouvre des possibilités de conception irréalisables avec les méthodes traditionnelles. Ce guide illustre tout le processus, du scan 3D au produit fini, les matériaux les plus adaptés, les avantages concrets et comment commencer à produire des orthèses personnalisées avec la fabrication additive.

Personnalisation : le véritable avantage de l'impression 3D

La personnalisation est ce qui fait de l'impression 3D et de l'orthopédie une combinaison naturelle. Dans peu d'autres secteurs, le rapport un patient = un produit est aussi central.

Avec les méthodes traditionnelles, personnaliser signifie modeler manuellement chaque dispositif : moulage en plâtre ou en mousse du segment anatomique, réalisation du positif, thermoformage et finition. C'est un processus long, dépendant de l'habileté de l'opérateur et difficilement reproductible : si le patient revient au bout d'un an pour une nouvelle attelle, il faut souvent recommencer à zéro.

Avec l'impression 3D, en revanche, personnaliser signifie modifier un fichier numérique. L'anatomie du patient est capturée une seule fois au moyen d'un scanner 3D et transformée en un modèle paramétrique. À partir de ce moment, chaque orthèse peut être produite, reproduite, modifiée et perfectionnée sans répéter le moulage. Le fichier devient un patrimoine permanent : le moulage en plâtre est éliminé, le modèle numérique demeure.

Les avantages concrets pour le technicien orthopédiste :

• fitting parfait basé sur l'anatomie réelle du patient, non sur des tailles standard ;
• itération rapide : si le premier fitting n'est pas optimal, on modifie le CAO et on réimprime en quelques jours ;
• reproductibilité totale : la même attelle peut être réimprimée à l'identique même au bout d'un an ;
• bibliothèque numérique des patients : chaque scan et chaque projet restent archivés pour de futures mises à jour ;
• nouvelles possibilités de conception : géométries impossibles avec le thermoformage (structures lattice, motifs de flexibilité variable, canaux de ventilation intégrés).

Du scan 3D au produit fini : le workflow

Le processus de production d'une orthèse personnalisée en impression 3D suit un workflow en cinq phases, de la capture de l'anatomie du patient à la livraison du dispositif prêt à l'emploi.

1. Capture de la géométrie du patient

Le segment anatomique (pied, poignet, cheville, genou, main, colonne) est capturé au moyen d'un scanner 3D portable ou d'une app de photogrammétrie pour tablette ou smartphone. Le système génère un nuage de points ou un maillage qui reproduit numériquement la surface du patient dans les formats STL, OBJ ou PLY.

Les scanners pour applications orthopédiques atteignent une précision d'environ 0,5-1 mm, adéquate pour la plupart des orthèses. Certains systèmes permettent aussi le scan plantaire sous charge, avec le patient debout sur la plateforme, essentiel pour la réalisation de semelles fonctionnelles.

Durée : 2-5 minutes. Aucun contact avec le patient, aucun moulage et aucun désordre.

2. Conception CAO de l'orthèse

Le fichier de scan est importé dans un logiciel CAO dédié à l'orthopédie (Rodin4D, Vorum, Orten, Autodesk Meshmixer, ou logiciels propriétaires) où le technicien :

• définit les zones de décharge et de contact en fonction de la pathologie ;
• règle l'épaisseur de la paroi et la rigidité dans les différentes zones ;
• ajoute des treillis de ventilation, des ouvertures respirantes et des trous d'allègement ;
• insère des zones de flexibilité variable pour guider le mouvement articulaire ;
• conçoit les attaches (velcro, clips, sangles) et les interfaces avec les chaussures ou les vêtements ;
• intègre des éléments esthétiques personnalisés (couleurs, textures, graphismes pour les patients pédiatriques).

Le résultat est un fichier STL prêt pour l'impression, optimisé pour le processus de production choisi.

3. Préparation et impression 3D

Le fichier est chargé sur la plateforme de production. Selon le matériau et la technologie choisie :

• MJF (Multi Jet Fusion) pour orthèses en Nylon PA12 ou PA11 et pour composants flexibles en TPU : aucun support, production en série efficace et propriétés isotropes ;
• FDM industriel pour composants rigides en ABS Médical destinés au contact avec la peau.

L'impression requiert 1-3 jours ouvrables avec la technologie MJF, avec des délais analogues pour la FDM. Le technicien orthopédiste peut ainsi passer du scan du lundi à l'orthèse prête pour le fitting avant le vendredi.

4. Post-traitement et finition

Après l'impression, l'orthèse est :

• sablée (MJF) pour uniformiser la surface ;
• éventuellement traitée avec du vapor smoothing pour la rendre hydrofuge et lisse au contact de la peau ;
• assemblée avec des inserts (velcro, boucles, rembourrages en TPU) s'ils sont prévus ;
• contrôlée dimensionnellement sur les cotes critiques ;
• conditionnée et expédiée.

5. Fitting et livraison au patient

L'orthèse est essayée durant une séance de fitting, au cours de laquelle le technicien vérifie le confort, la fonctionnalité et l'adhérence, en corrigeant d'éventuels détails. Si des modifications sont nécessaires, le fichier CAO est mis à jour et la nouvelle version réimprimée en quelques jours, plutôt qu'en semaines comme dans le processus traditionnel.

Matériaux pour orthèses : confort, résistance et flexibilité

Le choix du matériau détermine le comportement de l'orthèse au contact du patient. Trois familles de matériaux couvrent presque toutes les applications orthétiques.

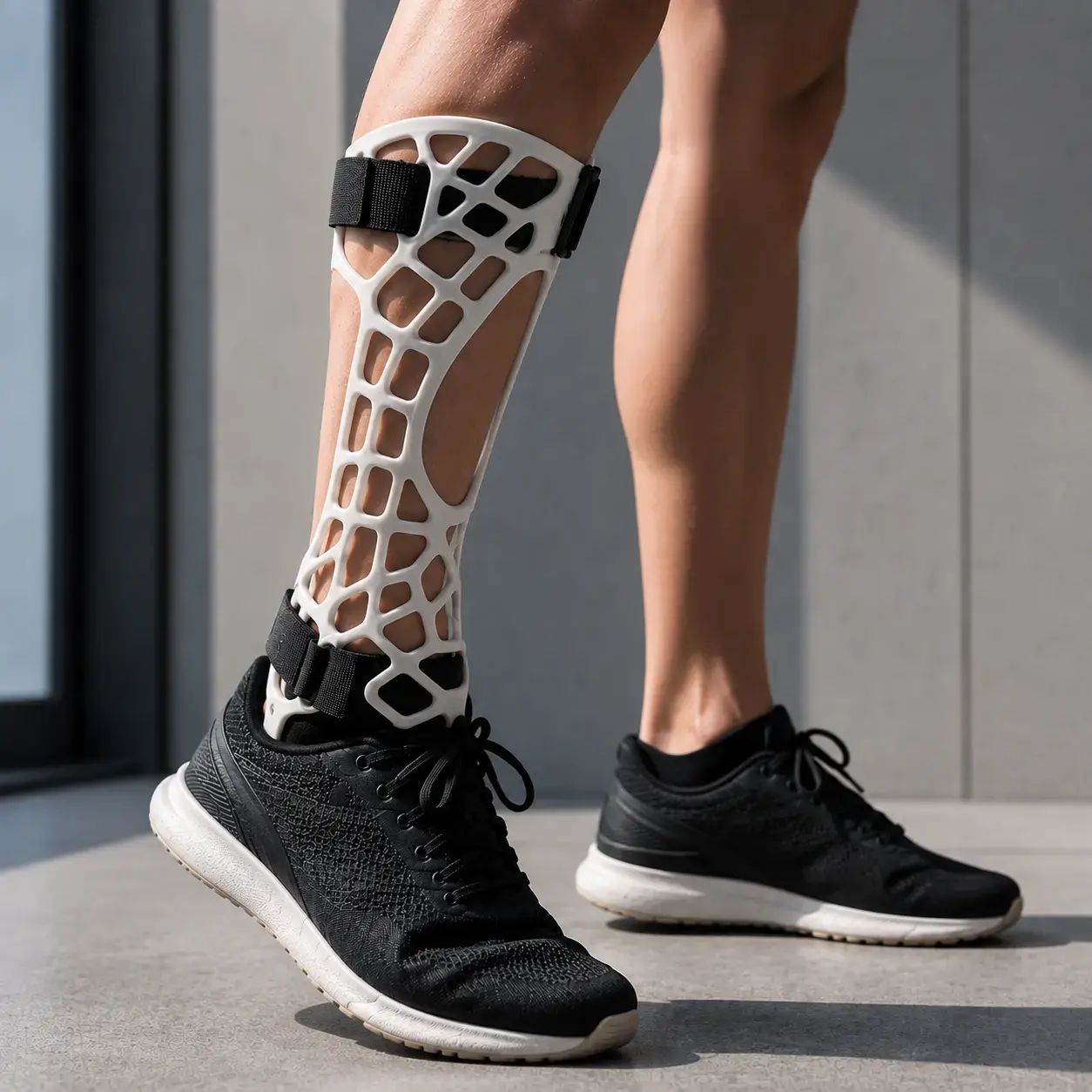

Nylon PA12 (MJF) : la structure

Le Nylon PA12 imprimé en MJF est le matériau structurel de référence pour les orthèses en impression 3D. Il combine résistance mécanique (48 MPa), légèreté (1,01 g/cm³), bonne résistance à la fatigue et certification USP Class VI. Il est indiqué pour :

• orthèses rigides et semi-rigides pour poignet, cheville et genou ;
• semelles fonctionnelles à épaisseurs réduites et flexibilité différenciée ;
• attelles aux géométries complexes, structures réticulaires et motifs de ventilation ;
• structures porteuses d'orthèses multimatériaux.

Avec la finition vapor smoothing, la surface devient lisse et hydrofuge, éliminant la granulosité typique de la MJF et facilitant le nettoyage de l'orthèse.

Nylon PA11 Gen 2 (MJF) : la résistance à la fatigue

Le Nylon PA11 Gen 2 présente un allongement à la rupture de 27,5%, supérieur à celui du PA12 (20%). Il est donc préférable pour les orthèses soumises à des flexions répétées durant le pas ou le mouvement articulaire, comme les semelles dynamiques, les ressorts postérieurs pour AFO (Ankle Foot Orthosis) et les dispositifs qui doivent se déformer élastiquement sans se casser.

Il est en outre d'origine biologique, puisqu'il dérive de l'huile de ricin, offrant un avantage aux entreprises ayant des objectifs de durabilité.

TPU : le confort au contact de la peau

Le TPU (polyuréthane thermoplastique) est indiqué pour les parties en contact direct avec le patient, où sont nécessaires souplesse, élasticité et absorption des chocs. Imprimé en MJF, il est utilisé pour :

• rembourrages et interfaces confortables entre orthèse rigide et peau ;
• semelles souples ou amortissantes pour patients diabétiques ou à sensibilité réduite ;
• éléments antivibratoires et anti-choc dans les orthèses pour la marche ;
• fermetures flexibles et sangles intégrées ;
• protections sur les bords rigides pour prévenir les irritations.

Le TPU résiste aux rayons UV et à l'hydrolyse, maintenant une stabilité dans le temps même dans les orthèses utilisées quotidiennement.

Combinaison multimatériaux

Les orthèses les plus avancées combinent des structures rigides en PA12 ou PA11 avec des interfaces souples en TPU, assemblées mécaniquement ou collées. Le concepteur peut ainsi calibrer la rigidité zone par zone : plus de soutien là où c'est nécessaire, flexibilité dans les zones de mouvement et souplesse aux points de contact avec la peau.

Légèreté et respirabilité : deux avantages concrets

Deux caractéristiques distinguent immédiatement les orthèses imprimées en 3D des traditionnelles, avec des bénéfices perceptibles par le patient.

Légèreté

Une orthèse en PA12 imprimée en 3D pèse généralement 30-50% de moins qu'un modèle équivalent en polypropylène thermoformé. Ce résultat découle de la faible densité du PA12, de la possibilité de varier les épaisseurs en fonction des exigences structurelles et de l'emploi de treillis qui réduisent la masse tout en maintenant la rigidité. Pour ceux qui portent l'orthèse 8-16 heures par jour, chaque gramme compte.

Respirabilité

Les orthèses thermoformées traditionnelles sont des coques fermées qui retiennent la chaleur et l'humidité, surtout en été ou chez les patients à la peau sensible. L'impression 3D permet d'intégrer directement dans la structure des trous calibrés, des grilles organiques et des treillis ouverts, favorisant le passage de l'air et de l'humidité sans compromettre la rigidité.

Le résultat est une orthèse mieux tolérée, portée plus volontiers et plus longtemps, avec des effets positifs sur l'adhérence thérapeutique.

Production en série personnalisée

Le modèle économique de l'impression 3D pour les orthèses ne se base pas sur la production d'une seule pièce, mais sur la série personnalisée.

Un atelier orthopédique qui réalise 500 semelles différentes chaque semaine peut les insérer dans un unique batch MJF. La machine les produit simultanément dans le même cycle, chacune avec la géométrie spécifique du patient. Le coût unitaire est comparable à celui de la production en série, mais chaque dispositif est unique.

Ce modèle est naturellement évolutif :

• atelier artisanal : 5-20 orthèses par semaine, avec batch hebdomadaire ;
• centre orthopédique moyen : 50-100 orthèses par semaine, avec batch quotidien ;
• producteur industriel : des centaines ou des milliers d'orthèses par semaine, avec production continue.

Dans tous les cas, le flux reste inchangé : scan → CAO → chargement du fichier → impression → post-traitement → fitting. Il ne faut pas de moules, de moulages ni d'entrepôts de semi-produits.

Délais de livraison : grâce au devis en ligne immédiat et à la production MJF en 1-3 jours ouvrables, tout le cycle, du scan à la livraison, peut se conclure en moins d'une semaine, par rapport aux 2-4 semaines du processus traditionnel.

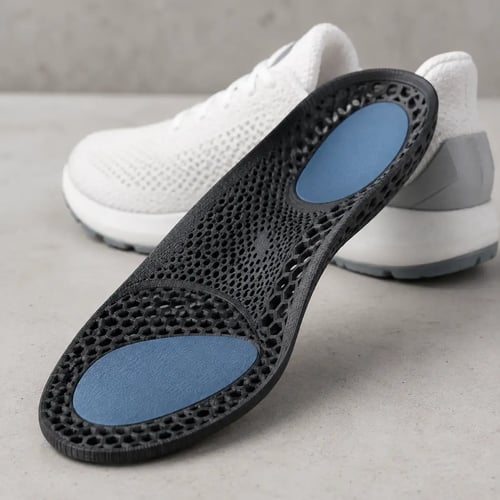

Un cas concret : atelier orthopédique pour semelles personnalisées

Un atelier orthopédique du Nord de l'Italie produisait des semelles personnalisées avec la méthode traditionnelle : moulage en mousse, positif en plâtre et fraisage à partir de bloc d'EVA. Les délais de livraison étaient de 10-14 jours, avec une capacité de 15-20 paires par semaine, limitée par la main-d'œuvre artisanale.

Avec le passage à l'impression 3D en TPU MJF, le processus comprend le scan plantaire sous charge, la conception CAO, le chargement sur la plateforme de production, l'impression en batch et la livraison. Le délai se réduit à 5 jours et la capacité devient évolutive.

La semelle s'avère plus légère, précise et reproductible, en plus de permettre des zones de décharge et des motifs de flexibilité difficilement obtenables avec le fraisage.

Conclusion

Les orthèses, les attelles et les semelles personnalisées imprimées en 3D représentent aujourd'hui la manière la plus efficace de combiner précision anatomique, légèreté, respirabilité, rapidité et reproductibilité. Pour le technicien orthopédiste et l'atelier, l'impression 3D ne remplace pas la compétence clinique, mais la renforce, offrant des possibilités de conception irréalisables avec le thermoformage traditionnel et un cycle de production mesuré en jours, non en semaines.

Avec le Nylon PA12 et PA11 pour les structures, le TPU pour les interfaces confortables, le vapor smoothing pour des surfaces lisses et hydrofuges et la production MJF en batch en 1-3 jours ouvrables, amener une orthèse du scan au patient est aujourd'hui une question de workflow numérique, non de moulages, de moules et d'attentes.
