Allongement à la rupture : définition, mesure et importance

L'allongement à la rupture est l'un des principaux paramètres figurant sur les certificats de contrôle des matériaux. Il indique dans quelle mesure un matériau se déforme plastiquement avant de se rompre sous charge et constitue un paramètre fondamental pour évaluer sa ductilité. Pour le concepteur, c'est une donnée essentielle : elle permet de distinguer les matériaux qui cèdent de manière progressive, avec une déformation visible avant la rupture, de ceux qui se fracturent soudainement. Cette valeur influe sur de nombreux choix de conception, de la sélection d'un acier de construction à l'évaluation de la formabilité d'une tôle.

Dans ce guide, nous verrons ce qu'est l'allongement à la rupture, comment il est mesuré selon les normes, quelle est la différence entre les principaux symboles utilisés (A5, A10, A80mm, Agt) et quelles sont les valeurs typiques des matériaux les plus courants.

Qu'est-ce que l'allongement à la rupture

L'allongement à la rupture, indiqué par le symbole A (ou A%), est la déformation plastique permanente mesurée sur une éprouvette après la rupture lors d'un essai de traction. Il est exprimé en pourcentage de la longueur initiale de la partie calibrée.

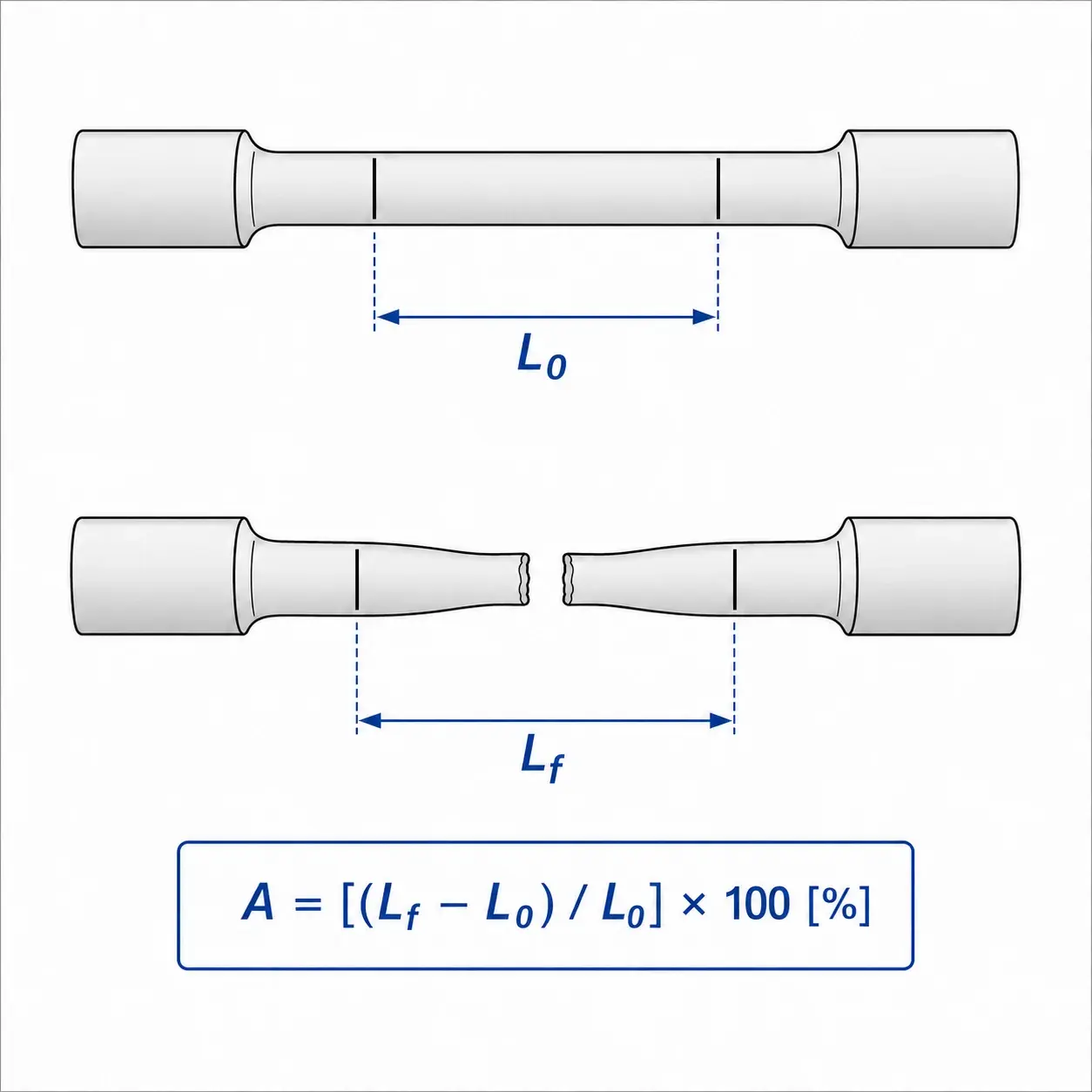

En termes pratiques, avant l'essai, on marque deux repères sur l'éprouvette et l'on mesure la distance initiale entre eux. L'éprouvette est ensuite soumise à traction jusqu'à la rupture. À ce stade, les deux tronçons sont rapprochés et l'on mesure la nouvelle distance entre les mêmes repères. L'augmentation de longueur, exprimée en pourcentage par rapport à la longueur initiale, correspond à l'allongement à la rupture.

La formule est :

A = [(Lf − L₀) / L₀] × 100 [%]

où :

• L₀ = longueur initiale
• Lf = longueur finale après rupture

L'allongement à la rupture n'a pas d'unité de mesure : c'est une grandeur adimensionnelle, normalement exprimée en pourcentage.

Quelle est la différence entre allongement à la rupture et ductilité ?

Les deux termes sont étroitement liés mais ne sont pas synonymes.

La ductilité est la capacité générale d'un matériau à se déformer plastiquement avant de se rompre. L'allongement à la rupture, en revanche, est le paramètre numérique qui permet de quantifier cette capacité lors de l'essai de traction.

Un autre indicateur important de la ductilité est la striction (Z%), qui mesure la réduction en pourcentage de la section de l'éprouvette dans la zone de rupture.

En général, un matériau présentant un A% élevé a un comportement ductile, car il est capable de se déformer sensiblement avant la fracture. À l'inverse, un matériau présentant un A% très bas, typiquement inférieur à 5%, est considéré comme fragile ou peu ductile, puisqu'il tend à se rompre avec une déformation plastique limitée.

Comment se mesure l'allongement à la rupture

La mesure est régie par les normes UNI EN ISO 6892-1 pour les matériaux métalliques à température ambiante, ISO 6892-2 pour les essais à chaud et ISO 527 pour les polymères. La procédure standard prévoit :

• le traçage des repères sur la partie calibrée de l'éprouvette avant l'essai, espacés de L₀ ;
• l'exécution de l'essai de traction selon la norme, jusqu'à la rupture ;
• la recomposition des deux tronçons de l'éprouvette, en faisant correctement coïncider les surfaces de fracture et en maintenant l'éprouvette bien alignée ;
• la mesure de la distance Lf entre les deux repères ;
• le calcul de A avec la formule indiquée précédemment.

Outre la mesure manuelle après la rupture, on utilise aujourd'hui de plus en plus souvent des extensomètres à contact ou des systèmes optiques, comme les vidéo-extensomètres, qui enregistrent en continu la déformation de l'éprouvette durant l'essai. Ces instruments permettent de déterminer automatiquement plusieurs paramètres d'allongement, dont l'allongement à la rupture et des valeurs plus spécifiques comme Agt (allongement total sous charge maximale).

Que signifient les symboles A5, A10 et A80mm ?

L'allongement à la rupture dépend de la longueur de mesure L₀. À matériau égal, une éprouvette avec une L₀ plus courte tend à fournir une valeur de A% plus élevée, car la déformation localisée dans la zone de striction influe davantage sur la longueur totale considérée.

Pour cette raison, la valeur d'allongement à la rupture doit toujours être indiquée avec la base de mesure utilisée. Les symboles les plus courants sont :

• A5 → éprouvette proportionnelle ISO avec L₀ = 5d (k = 5,65·√S₀ pour éprouvettes rondes et plates). C'est le standard européen.
• A10 → éprouvette avec L₀ = 10d. Plus ancienne, encore utilisée dans certains cahiers des charges. À matériau égal, la valeur de A10 est inférieure à celle de A5.
• A50mm, A80mm → éprouvettes non proportionnelles, avec une longueur de mesure fixe (50 mm ou 80 mm). Utilisées pour les tôles minces et les produits où il n'est pas possible d'appliquer la géométrie proportionnelle.
• A4d (ASTM) → standard américain, avec L₀ = 4d. Il génère des valeurs légèrement supérieures à celles de l'A5 ISO.

Les valeurs de A% mesurées avec des bases de mesure différentes ne sont pas directement comparables. Dans les cahiers des charges, les fiches techniques et les certificats de contrôle, il est donc nécessaire de toujours préciser la référence adoptée, par exemple A₅ ≥ 22% ou A₈₀mm ≥ 18%.

Allongement à la rupture, allongement uniforme et allongement sous charge maximale

Sur le certificat de contrôle d'un matériau peuvent figurer plusieurs paramètres liés à l'allongement, chacun se rapportant à une phase spécifique de l'essai de traction :

• A (allongement à la rupture) : la déformation plastique résiduelle mesurée après la rupture sur l'éprouvette recomposée.
• Ag (allongement plastique sous charge maximale) : c'est la déformation plastique atteinte au niveau de la charge maximale, c'est-à-dire avant que la striction ne devienne dominante. Il se mesure au moyen d'un extensomètre.
• Agt (allongement total sous charge maximale) : il est similaire à Ag, mais il comprend aussi la composante élastique de la déformation.
• Au (allongement uniforme) : il indique la déformation répartie de manière homogène le long de la partie calibrée de l'éprouvette, avant la localisation de la striction.

Pour évaluer la formabilité des tôles, par exemple lors d'opérations d'emboutissage ou de pliage, les paramètres liés à la déformation uniforme, comme Ag ou Au, sont particulièrement importants, davantage que le seul allongement à la rupture A. Lorsque la striction commence, en effet, la déformation n'est plus répartie de manière homogène : elle se concentre dans une zone restreinte et le matériau est déjà localement compromis.

Pour les vérifications structurelles et les exigences de ductilité, en revanche, le paramètre à considérer dépend de la norme applicable et du type de produit.

Valeurs typiques d'allongement à la rupture pour les matériaux industriels

Ci-dessous, les valeurs indicatives de A% pour les matériaux les plus courants dans leur état de livraison standard.

Les valeurs doivent toujours être confirmées sur les certificats 3.1 du lot spécifique et se réfèrent à la norme d'essai indiquée.

Quelle est la valeur minimale d'allongement pour les aciers de construction ?

Les Eurocodes et les normes de produit imposent des valeurs minimales de A% pour garantir la ductilité nécessaire au comportement structurel. Pour les aciers de charpente S235, S275 et S355 selon EN 10025, l'allongement minimal requis est en général A ≥ 20-22% (sur éprouvette ISO L₀ = 5,65·√S₀), avec la contrainte supplémentaire Rm/Re ≥ 1,10 pour assurer une marge d'écrouissage avant la rupture. Pour les aciers pour béton armé (EN 10080), des exigences encore plus sévères sont prévues sur l'allongement total sous charge maximale Agt.

Facteurs qui influencent l'allongement à la rupture

L'allongement à la rupture est un paramètre beaucoup plus sensible aux conditions d'essai et à la microstructure du matériau que la limite d'élasticité et la résistance à la rupture. Les principaux facteurs qui l'influencent sont :

• Longueur de mesure L₀ → à matériau égal, les valeurs de A% mesurées sur des bases différentes ne sont pas comparables.
• Température d'essai → Dans la plupart des métaux, la ductilité augmente avec la température. À l'inverse, dans les aciers ferritiques et les fontes, les basses températures peuvent provoquer une transition ductile-fragile, avec une réduction drastique du A% qui en découle.
• Vitesse de déformation → Des vitesses de déformation plus élevées tendent généralement à réduire l'allongement, surtout dans les polymères et dans les alliages sensibles à la vitesse de déformation.
• Traitement thermique et état de livraison → Le traitement thermique influe de manière significative sur la ductilité. Par exemple, un acier recuit a un A% bien supérieur à celui du même acier trempé et revenu ; de même, un laiton écroui a un A% inférieur à celui du recuit.
• Direction de prélèvement de l'éprouvette → Dans les produits laminés, l'allongement mesuré dans la direction de laminage est généralement supérieur à celui relevé en direction transversale et, plus encore, à celui mesuré dans la direction de l'épaisseur.
• Position de rupture → une rupture hors de la partie calibrée ou trop proche des repères invalide la mesure selon l'ISO 6892-1.
• Qualité métallurgique → Les inclusions, ségrégations, porosités et défauts internes peuvent réduire drastiquement la ductilité, même lorsque les autres paramètres mécaniques sont conformes aux spécifications. Une valeur de A% inférieure à celle attendue représente souvent l'un des premiers signaux d'un possible problème de qualité du matériau.

Pourquoi l'allongement à la rupture est important pour qui conçoit

Pour le concepteur, l'allongement à la rupture A% est bien plus qu'une simple valeur reportée sur le certificat du matériau. C'est un indicateur fondamental de sécurité.

Un matériau ductile, avant de se rompre, manifeste des déformations macroscopiques visibles, qui peuvent signaler une condition de surcharge en service. Un matériau fragile, à l'inverse, peut céder de manière soudaine et catastrophique, sans signaux avant-coureurs évidents.

Pour cette raison, les Eurocodes et les principaux codes de calcul, comme ASME, VSR et AD-Merkblätter, prescrivent des valeurs minimales d'allongement à la rupture. Ces exigences servent à garantir que le composant ait une capacité suffisante à se déformer avant l'effondrement et que les contraintes puissent se redistribuer dans les zones les plus sollicitées.

Dans le domaine du formage, le A%, et plus encore les paramètres Au et Ag, contribuent à déterminer la faisabilité d'opérations comme l'emboutissage, le pliage et l'estampage. Une tôle présentant un allongement trop bas tend en effet à se fissurer avant d'atteindre la géométrie finale.

En soudure, un matériau ductile est généralement plus capable de tolérer les contraintes résiduelles générées par le joint, réduisant le risque de fissures et de défaillances localisées.

Dans l'analyse de défaillance, l'allongement mesuré sur un échantillon prélevé sur un composant ayant cédé, et comparé à la valeur attendue selon la spécification de matériau, représente l'un des indicateurs diagnostiques les plus immédiats. Une valeur anormale peut signaler une dégradation du matériau, une fragilisation par l'hydrogène, un traitement thermique erroné ou un défaut de conformité à la spécification de fourniture.

En résumé, lire correctement l'allongement à la rupture signifie choisir des matériaux avec une marge de sécurité adéquate, dialoguer de manière avisée avec les fournisseurs et prévenir les défaillances en service.

Conclusion

L'allongement à la rupture est l'un des paramètres les plus significatifs de l'essai de traction. Il ne mesure pas seulement la ductilité du matériau, mais fournit des indications précieuses sur la qualité métallurgique, la sécurité du composant et son aptitude aux procédés de formage.

Pour l'interpréter correctement, il est fondamental de connaître la référence utilisée, par exemple A5, A80mm ou A4d, de la comparer aux valeurs attendues pour le matériau spécifique et de l'évaluer avec les autres paramètres de l'essai de traction, comme la limite d'élasticité, la résistance à la rupture et la striction.

Lorsqu'il est lu de la bonne manière, le A% devient un outil essentiel pour concevoir des composants plus sûrs, sélectionner des fournisseurs fiables et détecter en temps utile d'éventuels problèmes de matériau ou de service.

Vous avez besoin de composants avec un allongement à la rupture certifié et des propriétés mécaniques garanties ?

Téléchargez votre fichier et recevez un devis

Questions fréquentes sur l'allongement à la rupture
