Poliamida: tipos, propiedades y aplicaciones industriales

La poliammide, conocida comercialmente como nylon, es uno de los tecnopolímeros más utilizados en la industria.

En esta guía analizamos los principales tipos de poliamida (PA6, PA66, PA11, PA12 y versiones cargadas), sus propiedades clave y los criterios prácticos para seleccionar el grado más adecuado.

Qué es la poliamida

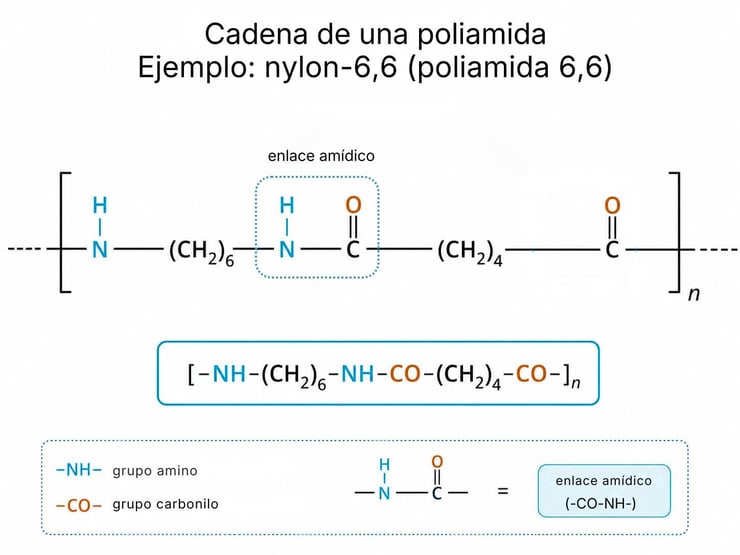

La poliamida es un polímero termoplástico semicristalino caracterizado por la presencia de grupos amida (–CO–NH–) en la cadena principal. Estos grupos confieren al material una elevada resistencia mecánica, buena tenacidad, resistencia al desgaste y estabilidad química.

Las poliamidas más comunes se dividen en dos familias químicas:

• PA “AB”, obtenidas a partir de un monómero que ya contiene tanto el grupo amino como el grupo carboxilo, por ejemplo PA6, PA11 y PA12;

• PA “AABB”, obtenidas mediante policondensación de una diamina y un diácido, por ejemplo PA66, PA46, PA610 y PA612.

La nomenclatura estándar es sencilla: el número indica la cantidad de átomos de carbono del monómero, por lo que PA6 significa 6 átomos de carbono. En los tipos con doble número, AABB, el primer número indica los átomos de carbono de la diamina y el segundo los del diácido. Por tanto, PA66 indica una diamina de 6 átomos de carbono más un diácido de 6 átomos de carbono.

Cuáles son las propiedades generales de la poliamida

La poliamida ofrece un excelente equilibrio entre prestaciones y coste:

• elevada resistencia mecánica y a la fatiga para un polímero no reforzado;

• resistencia al desgaste y bajo coeficiente de fricción, lo que la hace adecuada para piezas en movimiento;

• buena resistencia química frente a aceites, grasas, hidrocarburos y numerosos disolventes;

• temperatura de servicio continuo de hasta 80–100 °C para PA6/PA66, y superior a 150 °C para PA46;

• buena estabilidad dimensional en seco, aunque condicionada por la absorción de humedad.

Principales tipos de poliamida

En el mercado existen decenas de grados de poliamida, pero cinco cubren más del 90% de las aplicaciones industriales.

PA6 (poliamida 6)

Obtenida mediante polimerización de caprolactama, es la poliamida más producida en Europa. Sus principales características son:

• temperatura de fusión de aproximadamente 220 °C;

• excelente tenacidad y resistencia al impacto, incluso a bajas temperaturas;

• mayor absorción de humedad que la PA66, hasta el 9–10% a saturación.

Es el grado de elección para casquillos, engranajes sometidos a cargas moderadas, semielaborados extruidos como barras y placas, conectores y componentes de automoción.

PA66 (poliamida 66)

La PA66 es un polímero obtenido a partir de hexametilendiamina y ácido adípico. En comparación con la PA6, presenta una temperatura de fusión más elevada, de aproximadamente 260 °C, mayor rigidez, mejor resistencia a la fluencia (creep) y una estabilidad dimensional ligeramente superior. Como contrapartida, es más costosa y menos tenaz a bajas temperaturas.

Sus aplicaciones típicas incluyen engranajes sometidos a cargas elevadas, piezas mecánicas en entornos térmicamente exigentes, componentes del compartimento del motor, bridas y elementos de fijación técnicos.

PA11 y PA12 (poliamidas de cadena larga)

La PA11 y la PA12 se obtienen a partir de monómeros de cadena larga, en parte procedentes de fuentes biobasadas. La PA11 deriva del aceite de ricino. Sus características distintivas son:

• absorción de humedad muy baja, en torno al 1–2% a saturación frente al 9–10% de la PA6, lo que se traduce en una excelente estabilidad dimensional;

• excelente resistencia química y a la hidrólisis;

• alta flexibilidad y resistencia a la fatiga, incluso a bajas temperaturas.

Son la opción estándar para tubos flexibles en circuitos de combustible y aire comprimido, recubrimientos, componentes de automoción en el compartimento del motor, aplicaciones médicas y fabricación aditiva, incluida la tecnología MJF.

Para profundizar, consulta nuestra guía PA12 vs PA11: cuáles son las diferencias

PA46

La PA46 es una poliamida de altas prestaciones térmicas, con una temperatura de fusión de aproximadamente 295 °C y una cristalización muy rápida. Se utiliza en piezas del compartimento del motor próximas al bloque motor, engranajes de alta temperatura y componentes eléctricos en entornos calientes. Su coste es significativamente superior.

Debe tenerse en cuenta que, a pesar de su excelente comportamiento a alta temperatura, es la más higroscópica de las poliamidas consideradas aquí. En ambientes muy húmedos, debe evaluarse el efecto de la absorción de agua.

Poliamidas cargadas

La incorporación de cargas minerales o fibras modifica de forma drástica las propiedades del polímero base:

• PA6 GF30 / PA66 GF30 (30% de fibra de vidrio): duplica la resistencia mecánica y casi triplica el módulo elástico; reduce drásticamente la fluencia y el alargamiento a la rotura. Es el material estándar para componentes estructurales de bajo coste como alternativa a las aleaciones ligeras.
• PA12 GB (microesferas de vidrio): a diferencia de las fibras, las microesferas de vidrio son cargas esféricas que mejoran la rigidez y la estabilidad dimensional manteniendo propiedades isotrópicas. Es el material de referencia para aplicaciones que requieren un comportamiento mecánico uniforme.
• PA cargada con fibra de carbono (CF): aún más rígida y ligera, se utiliza cuando la reducción de peso y las prestaciones justifican el coste, por ejemplo en deporte, sector aeroespacial y robótica.
• PA con MoS₂ o PTFE: mejora el coeficiente de fricción y la resistencia al desgaste, por lo que resulta adecuada para casquillos y engranajes autolubricantes.
• PA cargas minerales (talco, mica): mejora la estabilidad dimensional y el acabado superficial con costes contenidos.

Absorción de humedad: el punto crítico de las poliamidas

A diferencia de otros tecnopolímeros como POM, PEEK y PBT, la poliamida es higroscópica: absorbe humedad del entorno, generando dos efectos opuestos.

El efecto positivo es el aumento de la tenacidad y de la resistencia al impacto. Una poliamida acondicionada en humedad se comporta mejor bajo cargas dinámicas que una recién moldeada.

El efecto negativo afecta a la estabilidad dimensional y a las propiedades mecánicas. El agua actúa como plastificante, reduce el módulo elástico y la dureza, y provoca el hinchamiento de la pieza, hasta un 0,5–1% en dimensiones lineales para PA6.

Para el diseñador, esto implica tres aspectos:

1. las tolerancias deben especificarse teniendo en cuenta el entorno de servicio; una PA6 en ambiente saturado se dilata más que una PA12 con la misma geometría;
2. las especificaciones deben indicar si las propiedades requeridas se refieren a material DAM (Dry As Molded, es decir, polímero seco tal como se moldea) o a material acondicionado (en equilibrio con un 50% de humedad relativa); según el estado, el módulo elástico puede variar entre un 30% y un 50%;
3. deben considerarse acabados que sellen la microporosidad superficial y hagan que la pieza sea hidrorrepelente, como el vapor smoothing. La superficie queda sellada frente al agua líquida, mientras que el polímero en masa sigue siendo higroscópico frente a la humedad atmosférica.

Comparación entre las principales poliamidas

Valores indicativos sobre material DAM (Dry As Molded). La columna relativa a la absorción indica el valor tras 24 horas de inmersión y no debe confundirse con los valores a saturación citados en el texto, que son sensiblemente superiores, por ejemplo 9–10% para PA6. Las propiedades acondicionadas son significativamente más bajas, sobre todo para PA6 y PA66.

Cómo elegir la poliamida adecuada

Para identificar la poliamida más adecuada para una aplicación determinada, deben evaluarse los siguientes factores:

1. Temperatura de servicio
   hasta 80 °C → PA6;
   hasta 100–120 °C → PA66;
   por encima de 150 °C → PA46 o grados cargados.

2. Cargas mecánicas

   cargas moderadas → PA6/PA66 sin refuerzo;
   cargas estructurales → grados GF30 o CF.

3. Entorno
   ambiente húmedo o contacto con fluidos → PA11/PA12;
   ambiente seco → PA6/PA66.



4. Estabilidad dimensional
   tolerancias estrechas → PA12 o PA cargadas;
   tolerancias amplias → PA6.



5. Coste
   PA6 es la opción de menor coste;
   PA46 y PA cargadas con fibra de carbono son grados de gama alta.

6. Conformidad
   Para contacto alimentario, automoción y aplicaciones médicas, deben verificarse homologaciones específicas, como FDA, USP Class VI y UL.

Por qué conocer la poliamida es importante para el diseño

Seleccionar el grado incorrecto de poliamida es uno de los errores más costosos en el diseño de componentes poliméricos. El problema es que a menudo no aparece de inmediato, sino después de semanas o meses de servicio: una PA6 utilizada en un ambiente muy húmedo puede absorber agua, cambiar de dimensiones y perder rigidez; una PA66 sustituida por PA6 en un engranaje puede fallar por fluencia; una poliamida GF30 especificada como “DAM” puede mostrar, en condiciones reales de uso, un módulo mucho más bajo de lo esperado, incluso hasta reducirse a la mitad.

Conclusión

La poliamida es el tecnopolímero más versátil del panorama industrial.

Seleccionarla correctamente significa partir de los requisitos de diseño y traducirlos en el grado adecuado, con las propiedades DAM o acondicionadas correctamente declaradas. Cuando este trabajo se realiza de forma adecuada, la poliamida es uno de los materiales más fiables y eficientes que puede utilizar un diseñador.

¿Necesitas fabricar componentes de poliamida con propiedades garantizadas?

SUBE TU ARCHIVO Y RECIBE UN PRESUPUESTO AL INSTANTE

Preguntas frecuentes sobre poliamida
