Ductilité et malléabilité des métaux : ce que c'est et différences

La ductilité est la capacité d'un matériau à se déformer plastiquement sous traction sans se rompre. La malléabilité est la capacité à se déformer plastiquement sous compression sans se rompre.

Ductilité et malléabilité sont deux termes souvent utilisés comme synonymes. En réalité, ils décrivent deux comportements distincts du même phénomène : la capacité d'un métal à se déformer plastiquement sans se rompre. La différence concerne la direction de la déformation, et la comprendre n'est pas un simple exercice théorique : elle a des conséquences directes sur le choix du matériau, sur l'usinabilité et sur le comportement du composant en service.

Ce guide explique ce que sont la ductilité et la malléabilité, quelles sont les différences, comment elles se mesurent, quels métaux sont plus ductiles et malléables et pourquoi ces valeurs sont importantes dans la conception de composants usinés CNC. Les valeurs rapportées font référence aux matériaux disponibles pour l'usinage CNC en ligne chez Weerg et aux matériaux pour impression 3D de notre gamme.

Qu’est-ce que la ductilité ?

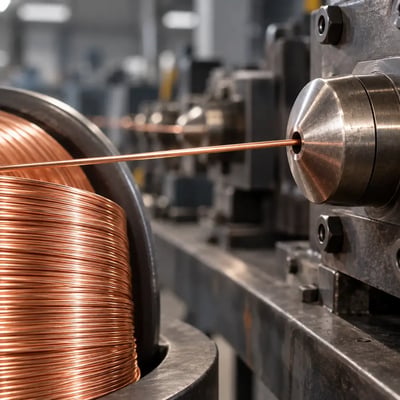

La ductilité est la capacité d'un matériau à se déformer plastiquement sous effort de traction sans se rompre. En pratique, c'est la propriété qui permet d'étirer un métal jusqu'à le transformer en un fil fin par tréfilage, de l'allonger avant la rupture et d'absorber des déformations en service sans céder brusquement.

Un métal ductile, soumis à traction, s'allonge progressivement et forme une striction, c'est-à-dire un rétrécissement de la section, avant de se rompre. Un métal fragile, en revanche, se rompt brusquement, sans déformations appréciables ni signaux évidents.

La ductilité :

• permet le tréfilage de fils de cuivre, aluminium, acier et or ;
• permet aux composants structurels de redistribuer les sollicitations dans les zones les plus chargées, en évitant des cédages brusques ;
• offre au concepteur une marge de sécurité, car un composant ductile se déforme visiblement avant de se rompre, en signalant la surcharge ;
• rend possible le formage à froid, comme le pliage, l'emboutissage et l'estampage.

Comment se mesure la ductilité

La ductilité se mesure à travers l'essai de traction selon ISO 6892-1 pour les métaux et ASTM E8/E8M, en utilisant deux paramètres complémentaires.

Allongement à la rupture (A%)
Il indique la déformation plastique en pourcentage mesurée sur l'éprouvette après la rupture. Un acier S235 avec A% = 26, par exemple, s'est allongé de 26% avant de se rompre. Plus la valeur d'A% est élevée, plus la ductilité du matériau est grande.

Coefficient de striction (Z%)
Il indique la réduction en pourcentage de la section transversale dans la zone de rupture et mesure la déformation en direction transversale. Une valeur Z% de 60% signifie que la section s'est réduite de 60% avant la fracture. Par rapport à A%, c'est un indicateur plus sensible à la qualité métallurgique du matériau.

Les deux paramètres sont complémentaires : A% mesure de combien le matériau s'allonge, tandis que Z% mesure de combien il se rétrécit. Les deux décrivent la capacité du métal à se déformer plastiquement, mais sous des perspectives différentes.

Qu'est-ce que la malléabilité ?

La malléabilité est la capacité d'un matériau à se déformer plastiquement sous effort de compression sans se rompre. C'est la propriété qui permet d'écraser un métal jusqu'à le transformer en une feuille fine par laminage, ou bien de le marteler, le forger et le frapper.

Un métal malléable peut être réduit en feuilles de plus en plus fines sans se fissurer. L'or est le métal le plus malléable : il peut être transformé en feuilles d'une épaisseur inférieure à 0,1 µm.

La malléabilité :

• permet le laminage de feuilles et de bandes ;
• rend possible le forgeage, par travail à chaud ou à froid ;
• permet la frappe de monnaies et de médailles ;
• est à la base de la production de la feuille d'or et de revêtements métalliques très fins.

Comment se mesure la malléabilité

À la différence de la ductilité, la malléabilité n'est pas définie par un paramètre normalisé universel comparable à l'allongement à la rupture. En pratique, elle est évaluée à travers différents essais.

Essai de compression
Une éprouvette cylindrique est comprimée et l'on mesure la déformation atteinte avant l'apparition de fissures sur les bords. Plus la déformation supportée sans fissures est grande, plus la malléabilité du matériau est grande.

Essai de refoulement (upset test)
C'est une variante de l'essai de compression utilisée pour évaluer la forgeabilité. L'échantillon est comprimé jusqu'à une réduction préétablie de la hauteur, typiquement de 50% ou de 75%, en vérifiant qu'aucune fissure n'apparaisse.

Rapport de réduction en laminage
Dans la pratique industrielle, la malléabilité peut être évaluée en fonction de l'épaisseur minimale atteignable par laminage sans fissuration ou de la réduction en pourcentage obtenable à chaque passe.

Essai de pliage
Une éprouvette plate est pliée autour d'un mandrin de rayon défini et l'on vérifie l'éventuelle apparition de fissures. Le rayon minimal de pliage sans fissuration fournit une indication pratique de la capacité du matériau à se déformer sans se rompre.

Différence entre ductilité et malléabilité

Les deux concepts sont étroitement liés, car les deux décrivent la capacité d'un matériau à se déformer plastiquement, mais ils indiquent des comportements différents.

Le point clé est que ductilité et malléabilité ne coïncident pas nécessairement. La plupart des métaux structurels, comme les aciers doux, l'aluminium et le cuivre, présentent les deux propriétés, mais dans une mesure différente.

Pourquoi ce n'est pas la même chose

La raison physique est que les mécanismes de déformation et de fracture au niveau cristallin répondent différemment à l'état de contrainte. En compression, fissures, porosités et défauts internes tendent à se refermer, permettant au matériau de supporter des déformations plus grandes. En traction, en revanche, les mêmes défauts favorisent la formation et la propagation des fissures, en limitant la déformation avant la rupture.

Facteurs qui influencent la ductilité et la malléabilité

Plusieurs facteurs déterminent la ductilité et la malléabilité d'un métal. Les connaître aide à en prévoir le comportement durant l'usinage et en service.

Structure cristalline

Les métaux à structure CFC (cubique à faces centrées), comme le cuivre, l'aluminium, le nickel, l'or, l'argent et les aciers austénitiques, sont généralement très ductiles et malléables car ils disposent de nombreux systèmes de glissement le long desquels les dislocations peuvent se déplacer facilement.

Les métaux CC (cubiques centrés), comme le fer α, le chrome, le tungstène et le molybdène, ont un comportement plus sensible à la température. De nombreux matériaux à cette structure peuvent présenter une transition ductile-fragile aux basses températures, avec une forte réduction de la ténacité et de la déformabilité.

Les métaux HC (hexagonaux compacts), comme le magnésium, le zinc et le titane α, disposent de moins de systèmes de glissement actifs à température ambiante et sont généralement moins déformables. Leur usinabilité s'améliore sensiblement avec l'augmentation de la température.

Température

En général, ductilité et malléabilité augmentent avec la température, car le mouvement des dislocations devient plus facile et d'autres mécanismes de déformation s'activent.

Le forgeage à chaud exploite précisément ce principe. L'acier autour de 1 100 °C est bien plus déformable qu'à température ambiante, tandis que de nombreux alliages de titane sont formés à des températures élevées pour en faciliter le travail.

Les aciers ferritiques peuvent présenter une transition de ductile à fragile à mesure que la température diminue. Le seuil dépend de la composition, de la microstructure, de l'épaisseur et de la vitesse de déformation. Pour les applications cryogéniques, on utilise souvent des aciers austénitiques, dont la structure CFC maintient une bonne ténacité même à des températures très basses.

Composition et microstructure

Dans les aciers, l'augmentation de la teneur en carbone tend à réduire la ductilité et à augmenter résistance et dureté. Les éléments d'alliage aussi peuvent entraver le mouvement des dislocations, bien que leur effet dépende de la composition et de la microstructure obtenue.

Les traitements thermiques modifient profondément la déformabilité. Un acier recuit est généralement plus ductile que le même matériau trempé et revenu, tandis qu'une structure principalement martensitique non revenue présente une dureté élevée mais une ductilité très réduite.

Vitesse de déformation

La vitesse de déformation peut influencer sensiblement la ductilité. Dans de nombreux métaux, des sollicitations très rapides comme les chocs et les impacts favorisent un comportement moins ductile par rapport aux essais quasi statiques, bien que l'effet varie en fonction du matériau et de la température.

Pour les applications soumises à impact, donc, les valeurs rapportées dans les fiches techniques obtenues avec des essais quasi statiques ne décrivent pas toujours complètement le comportement réel.

Défauts et inclusions

Inclusions non métalliques, porosités, ségrégations et défauts de surface peuvent agir comme des points d'amorçage de la fracture, en réduisant ductilité et malléabilité. À composition égale, un acier à plus grande propreté métallurgique présente généralement une meilleure capacité à se déformer sans se rompre.

Les métaux les plus ductiles et les plus malléables

Classement des métaux ductiles (selon l'allongement à la rupture)

Classification des métaux malléables

Il n'existe pas d'échelle normalisée équivalente à celle utilisée pour la ductilité. Pour les métaux purs, un ordre indicatif de malléabilité est le suivant.

• Or, peut être battu en feuilles d'une épaisseur inférieure à 0,1 µm



• Argent, facilement réductible en feuilles très fines



• Aluminium, hautement laminable et utilisé pour des feuilles de quelques micromètres



• Cuivre, facilement laminable et forgeable

• Étain, très déformable et historiquement utilisé pour produire de fines feuilles métalliques

• Plomb, très malléable grâce à la faible résistance à la déformation

• Zinc, peu déformable à température ambiante mais plus malléable autour de 100 et 150 °C

• Fer et aciers doux, facilement forgeables et laminables

• Nickel, ductile et malléable, surtout à l'état recuit

• Titane, plus difficile à déformer à froid mais bien plus travaillable à chaud

La malléabilité varie sensiblement avec la température. Un matériau peu déformable à température ambiante peut devenir bien plus malléable durant le travail à chaud.

Ductilité et malléabilité dans la conception

Pour le concepteur, ductilité et malléabilité ne sont pas des propriétés abstraites : elles influencent directement le comportement structurel et l'usinabilité du composant.

Sécurité structurelle

Un composant réalisé avec un matériau ductile peut se déformer sensiblement avant la rupture, en fournissant un signal évident de la surcharge. Un matériau fragile, en revanche, peut céder avec des déformations très limitées. C'est pourquoi de nombreuses normes structurelles prévoient des exigences minimales de ductilité, en plus de celles de résistance.

Pour les aciers structurels, des valeurs comme l'allongement à la rupture A% et le rapport entre résistance à la traction et limite d'élasticité Rm/Re contribuent à définir la capacité du matériau à se déformer plastiquement avant la rupture. Les valeurs requises dépendent du grade, de l'épaisseur et de la norme applicable.

Redistribution des sollicitations

Dans une structure hyperstatique, les zones les plus sollicitées peuvent se plastifier et redistribuer une partie de la charge vers les moins sollicitées. Ce comportement requiert une ductilité suffisante. Dans les matériaux fragiles, en revanche, la capacité de redistribution est bien plus limitée et une rupture locale peut se propager rapidement.

Formabilité

Ductilité et malléabilité influencent l'usinabilité par déformation plastique, donc des opérations comme le pliage, l'emboutissage, l'estampage, le forgeage et le tréfilage. Un métal suffisamment ductile peut être plié ou embouti sans développer de fissures, tandis qu'une bonne malléabilité facilite laminage et forgeage.

Le rayon minimal de pliage, fondamental dans la conception des tôles, dépend aussi de la ductilité. Un acier inox 304, très ductile, peut généralement être plié avec des rayons plus serrés qu'un alliage d'aluminium 7075 T6, sensiblement moins déformable.

Comportement aux chocs et absorption d'énergie

Dans les applications où le composant doit absorber de l'énergie (protections, pare-chocs, crash box, glissières de sécurité), la ductilité est fondamentale. L'énergie absorbée correspond à l'aire sous la courbe contrainte-déformation et dépend donc de la combinaison entre résistance mécanique et capacité du matériau à se déformer avant la rupture.

Usinabilité CNC

La ductilité influence aussi l'usinabilité sur les machines-outils, mais pas toujours de manière favorable. Des matériaux très ductiles, comme le cuivre et l'aluminium purs, tendent à générer des copeaux longs et continus qui peuvent s'enrouler sur l'outil et détériorer la qualité de surface. La fonte grise, en revanche, produit généralement des copeaux courts et facilement évacuables.

Parmi les matériaux à bonne usinabilité CNC figurent ceux dont la composition et la microstructure favorisent la rupture du copeau, comme les laitons, les aciers de décolletage et divers alliages d'aluminium d'usinage (séries 2xxx et 6xxx traités T6).

Par exemple, pour une pièce fraisée, l'aluminium 6082-T6 est souvent le choix le plus équilibré quand comptent usinabilité, résistance à la corrosion, soudabilité et coût : il est adapté aux supports, plaques, appuis, carters et composants mécaniques génériques.

L'aluminium 7075-T6 est préférable quand le composant doit maximiser le rapport résistance/poids ou supporter des charges et cycles de fatigue plus élevés, par exemple dans des pièces aérospatiales et mécaniques à hautes performances. Il offre des performances mécaniques supérieures, mais coûte plus cher, est moins résistant à la corrosion naturelle et est difficile à souder.

Règle pratique : 6082 pour le meilleur compromis entre performances, usinabilité et polyvalence ; 7075 quand la résistance mécanique justifie le coût et les plus grandes attentions de conception. Dans le service d'usinages CNC de Weerg, vous pouvez comparer matériaux, finitions et délais de production en partant du fichier 3D.

Ductilité et malléabilité dans les polymères

Le terme malléabilité est peu utilisé pour les polymères, car il appartient principalement à la terminologie métallurgique. La ductilité, en revanche, est applicable aussi aux matériaux polymères et décrit la capacité à développer des déformations significatives avant la rupture, souvent évaluée à travers l'allongement à la rupture.

Quelques valeurs indicatives pour des matériaux utilisés dans la production à la demande :

Dans le cas du TPU, un allongement à la rupture élevé ne correspond pas nécessairement à une ductilité élevée au sens strict. S'agissant d'un élastomère, une grande partie de la déformation est élastique et réversible, tandis que dans les matériaux ductiles la déformation avant la rupture comprend une composante plastique permanente significative.

Conclusion

Ductilité et malléabilité décrivent deux aspects distincts de la capacité d'un matériau à se déformer plastiquement sans se rompre. La ductilité concerne principalement le comportement en traction, tandis que la malléabilité décrit la capacité à se déformer sous compression. En conception, la ductilité est souvent le paramètre le plus utilisé car elle influence la sécurité structurelle, la formabilité, le comportement aux chocs et l'usinabilité sur les machines-outils. La malléabilité, en revanche, est particulièrement pertinente dans les processus de laminage, de forgeage et de déformation plastique.

Connaître des paramètres comme l'allongement à la rupture A%, le coefficient de striction Z% et le rayon minimal de pliage, ainsi que les facteurs qui les influencent, permet de dimensionner des composants plus fiables, de choisir correctement les processus de production et d'évaluer les matériaux avec des critères d'ingénierie cohérents.
