Rückverfolgbarkeit und Qualität im 3D-Druck für die Medizintechnik

Für einen Qualitätsverantwortlichen im Medtech-Sektor ist die Wahl eines 3D-Druck-Lieferanten nicht einfach eine technische Bewertung, sondern eine mit dem Risikomanagement verbundene Entscheidung. Jede produzierte Komponente kann in die technische Dokumentation des Medizinprodukts eingehen. Jede Nichtkonformität kann eine CAPA auslösen. Jedes MDR- oder FDA-Audit kann sich früher oder später auch auf die Lieferkette erstrecken. Die operative Frage lautet daher nicht: „Können Sie in PA12 drucken?", sondern vielmehr: „Sind Sie in der Lage nachzuweisen, dass die heute erhaltene Komponente derjenigen entspricht, die ich in sechs Monaten erhalten werde, und können Sie mir die notwendige Dokumentation liefern, um diesen Nachweis vor meiner Benannten Stelle zu untermauern?"

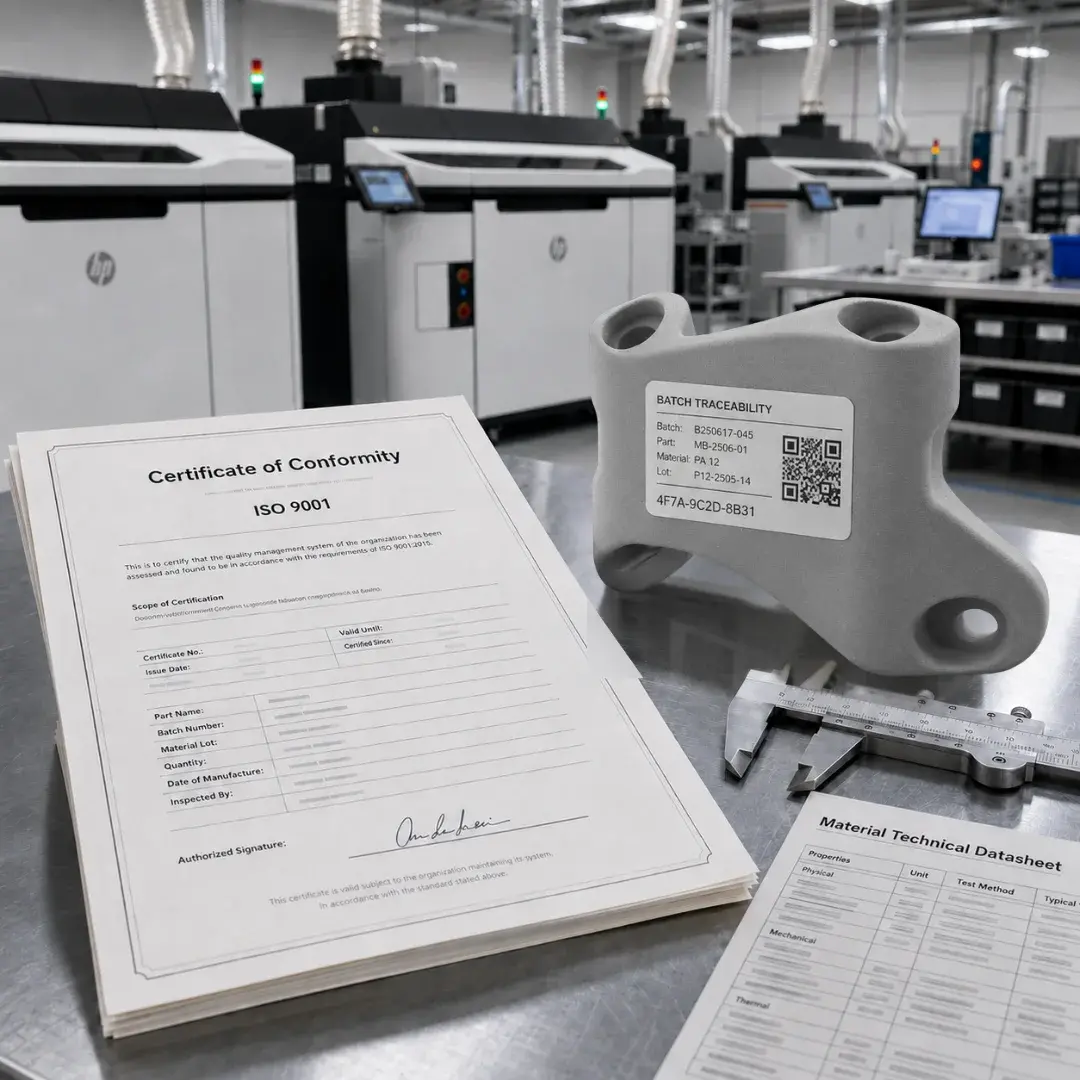

Dieser Artikel erläutert, wie Weerg Rückverfolgbarkeit, Wiederholbarkeit und Dokumentation im 3D-Druck-Prozess für medizinische Anwendungen gewährleistet, vom Qualitätssystem ISO 9001 bis zur für jede Produktionscharge verfügbaren Dokumentation.

Warum die Rückverfolgbarkeit im Medizinbereich kritisch ist

Im Medizinsektor ist die Rückverfolgbarkeit, verstanden als die Fähigkeit, Herkunft, Produktionsgeschichte und Bestimmung jeder einzelnen Komponente zu rekonstruieren, keine zusätzliche Anforderung, sondern ein grundlegendes Element der regulatorischen Kontrolle der gesamten Lieferkette. Drei Gründe machen sie nicht verhandelbar:

1. Regulatorische Anforderungen
   Die MDR 2017/745 in Europa und die 21 CFR Part 820 der FDA verpflichten den Hersteller des Medizinprodukts dazu, die Lieferanten zu qualifizieren, Rückverfolgbarkeitsaufzeichnungen zu führen und die Prozesskontrolle über die gesamte Kette hinweg nachzuweisen. Der 3D-Druck fällt wie jeder andere Produktionsprozess in diesen Rahmen.
2. Management von Rückrufen und Nichtkonformitäten
   Wenn eine Charge von Produkten im Feld einen Defekt aufweist, muss der Hersteller innerhalb weniger Stunden auf die verwendeten Werkstoffe, die Druckbedingungen, die beteiligten Bediener und die durchgeführten Kontrollen zurückgreifen können. Ohne eine strukturierte Rückverfolgbarkeit kann sich das Management einer Nichtkonformität oder eines Rückrufs schnell in eine regulatorische und operative Krise verwandeln.
3. Überprüfbarkeit der Lieferkette
   Während eines Audits durch eine Benannte Stelle, die FDA oder einen strategischen Kunden kann die Dokumentation des Lieferanten Gegenstand der Überprüfung sein. Ein Lieferant, der keine Zertifikate, Zusammensetzungserklärungen und keine rückverfolgte Produktionscharge liefert, stellt einen Schwachpunkt in der technischen Dokumentation des Kunden dar und kann entlang der Lieferkette eine Nichtkonformität erzeugen.

Für den 3D-Druck übersetzen sich diese Anforderungen in präzise operative Vorgaben: eindeutige Identifizierung der Rohstoffcharge, Erfassung der Prozessparameter, sorgfältige Qualitätskontrolle. In diesem Rahmen ermöglicht ein nach ISO 9001 strukturiertes Qualitätssystem, Rückverfolgbarkeit, Wiederholbarkeit und Prozesskontrolle geordnet und dokumentierbar zu verwalten.

ISO 9001 und das Weerg-Qualitätssystem

Weerg ist nach ISO 9001 zertifiziert, dem internationalen Standard für Qualitätsmanagementsysteme. Es handelt sich nicht um eine einfache formale Bescheinigung, sondern um ein organisatorisches System, das den gesamten operativen Ablauf einbezieht: von der Auftragsannahme über die Dateivorbereitung, von der Produktion bis zur Nachbearbeitung, bis hin zur Endkontrolle und Lieferung der Komponente.

Was das konkret für einen Kunden aus dem Medizinbereich bedeutet:

• Dokumentierte Prozesse: Jeder Vorgang (Auftragsannahme, Dateivorbereitung, Druck, Finish, Kontrolle, Versand) folgt einem schriftlichen, überprüfbaren und wiederholbaren Verfahren.
• Risikobasierter Ansatz: Die Organisation identifiziert die Risiken, die die Produktqualität beeinträchtigen könnten, und mindert sie mit spezifischen Maßnahmen.
• Dokumentarische Rückverfolgbarkeit: Jeder Auftrag ist mit einem Datensatz verknüpft, der Werkstoff, Pulver- oder Filamentcharge, Maschine, Bediener und Kontrollergebnis umfasst.
• Management der Nichtkonformität: Etwaige in der Produktion festgestellte oder vom Kunden gemeldete Defekte werden über einen formalen Prozess der Erfassung, Analyse und Behandlung verwaltet. Dies ermöglicht es, die Ursache des Problems zu identifizieren, die notwendigen Korrekturmaßnahmen zu definieren und den Abschluss der Nichtkonformität zu dokumentieren.
• Kontinuierliche Verbesserung: Interne Audits, Managementbewertung, Korrektur- und Vorbeugemaßnahmen speisen einen dokumentierten Optimierungszyklus.

Die ISO 9001 ist nicht die ISO 13485, die den Referenzstandard für die branchenspezifischen Qualitätssysteme des Medizinproduktesektors darstellt. Dennoch bildet die ISO 9001 die gemeinsame Grundlage der industriellen Qualitätssysteme und stellt für viele Medtech-Hersteller eine Mindestanforderung bei der Lieferantenqualifizierung dar. Für ein Projekt, bei dem die Zertifizierung des Endprodukts dem Kunden obliegt, liefert ein ISO-9001-Lieferant die Prozessgarantien, die zur Unterstützung des MDR-/FDA-Audits des Herstellers notwendig sind.

Was ändert sich zwischen ISO 9001 und ISO 13485 für den Lieferanten?

Die ISO 13485 ist für den Hersteller des Medizinprodukts verpflichtend; für den Lieferanten von Teilen oder Produktionsdienstleistungen wird sie empfohlen, ist aber nicht immer verpflichtend. Der wesentliche Unterschied besteht darin, dass die 13485 spezifische Anforderungen für das medizinische Risiko einführt, während die 9001 das allgemeine Qualitätssystem abdeckt. Viele Medtech-Hersteller qualifizieren ISO-9001-Lieferanten, wenn der Lieferant nicht in die Designphase des Produkts eingreift, sondern Komponenten oder Produktionsdienstleistungen nach einem kontrollierten und rückverfolgbaren Prozess herstellt.

Prozesskontrolle MJF und FDM

Die Wiederholbarkeit im 3D-Druck ist keine intrinsische Eigenschaft des Prozesses, sondern das Ergebnis einer systematischen Kontrolle der Variablen, die die Qualität der Endkomponente beeinflussen.

Wie der MJF-Prozess kontrolliert wird

Der MJF-Prozess ist besonders empfindlich gegenüber der Kontrolle dreier kritischer Variablen, die alle über den Produktionszyklus hinweg überwacht und dokumentiert werden.

• Pulvermanagement: Das verwendete PA12-Pulver ist eine kontrollierte Mischung aus Neupulver und Recyclingpulver, das nach einem standardisierten Verfahren regeneriert wird. Jede eingehende Pulvercharge wird eindeutig identifiziert und über den gesamten Produktionszyklus hinweg rückverfolgt.
• Kammertemperatur: Das thermische Verarbeitungsfenster im MJF-Prozess ist eng und wirkt sich direkt auf die Maßstabilität und die Qualität der Komponente aus. Aus diesem Grund wird die Kammertemperatur kontinuierlich überwacht und während der Produktion aufgezeichnet.
• Hinzu kommt das für jeden Build dokumentierte Drucklayout, sodass die Ausrichtung eines Teils innerhalb der Kammer reproduzierbar bleibt.

Wie der FDM-Prozess kontrolliert wird

Der industrielle FDM-Prozess hat andere Variablen, aber eine analoge Logik:

• Filamentmanagement: chargenweise identifizierte Spulen, Lagerung in Schränken mit kontrollierter Luftfeuchtigkeit (kritisch vor allem für PEEK und medizinische Werkstoffe, die sich bei Feuchtigkeitsaufnahme zersetzen);
• Stabile Temperaturen: Extrusionstemperatur, Druckbett und Kammer auf materialspezifische Parameter eingestellt, dokumentiert und wiederholbar;
• Druckpfade (G-Code) aus validierten Parametern abgeleitet, in der Produktionsumgebung ohne Qualitätskontrolle nicht veränderbar;
• Standardisierte Nachbearbeitung: Tempern, Entfernen der Stützstrukturen und Oberflächenreinigung nach Verfahren pro Charge durchgeführt.

Wie die Wiederholbarkeit zwischen Chargen erreicht wird

Die Wiederholbarkeit wird nicht durch eine einzelne Maßnahme gewährleistet, sondern durch die Gesamtheit von vier Praktiken:

• Materialqualifizierte Parameter: Für jeden Werkstoff werden spezifische Prozessrezepte definiert, die auf kontrollierten und qualifizierten Parametern basieren. In der Produktion werden diese Parameter nicht ohne eine technische Bewertung und eine formale Kontrolle durch die Qualität verändert.
• Regelmäßige Kalibrierung der Maschinen nach einem dokumentierten Wartungsplan.
• Strenge Qualitätskontrolle: Die Qualitätskontrolle überprüft, ob die produzierten Komponenten den geforderten Spezifikationen entsprechen und mit den vorherigen Produktionen konsistent sind. Dieser Schritt ist besonders in den Fällen einer Nachbestellung wesentlich, in denen der Kunde Komponenten erhalten können muss, die den bereits qualifizierten oder in den eigenen Prozess integrierten entsprechen.
• Erfassung der Build-Parameter: Für jeden Druck werden die wichtigsten Build-Parameter und die relevanten Informationen des Produktionszyklus erfasst. Auf diese Weise kann jede Komponente auf ihre eigene Produktionsgeschichte zurückgeführt werden, einschließlich Werkstoff, Maschine, Prozesskonfiguration und durchgeführten Kontrollen.

Messung und Prüfung der Teile

Die Qualitätskontrolle am fertigen Teil ist die Phase, in der die Theorie des Qualitätssystems zum dokumentarischen Nachweis wird. Der Weerg-Kontrollablauf bei einem medizinischen Auftrag umfasst:

• 100%ige Sichtprüfung an allen produzierten Teilen, mit Bezug auf dokumentierte Annahmekriterien (Oberflächengüte, Integrität, sichtbare Defekte, Farbe);
• Maßkontrolle mit kalibrierten Instrumenten (Messschieber, Mikrometer, Messuhren) auf Grundlage der kritischen Maße der Kundenzeichnung, gemäß dem für den Auftrag definierten Kontrollplan;
• Prüfung mit fortschrittlichen Technologien mittels Maschinen der neuesten Generation AM-flow;
• Chargenkontrolle bei sich wiederholenden Serien oder Nachbestellungen, wobei die Ergebnisse der Prüfungen im Auftragsdatensatz erfasst und archiviert werden, um eine vollständige dokumentarische Rückverfolgbarkeit aufrechtzuerhalten;
• Management der Nichtkonformität: Wenn ein Teil nicht in die Annahmekriterien fällt, wird es isoliert, erfasst, analysiert und, gemäß den Verfahren, nachgearbeitet, ersetzt oder dem Kunden vor dem Versand gemeldet.

Die für jede Charge verfügbare Dokumentation

Die mit der Lieferung verbundene Dokumentation ist eines der Elemente, an denen sich die Solidität eines Lieferanten für medizinische Anwendungen misst. Auf Anfrage kann Weerg zur Unterstützung des Auftrags Dokumentation bereitstellen, darunter:

• Zusammensetzungserklärung des Werkstoffs: Identifizierung des verwendeten Werkstoffs und seiner Zertifikate (RoHS, REACH, USP Class VI, sofern anwendbar);
• Chargenrückverfolgbarkeit: Bezug auf die verwendete Pulver- oder Filamentcharge, rückführbar auf das Analysezertifikat des Herstellers;
• Verweise auf die offiziellen technischen Datenblätter des Werkstoffs, mit Revision und Datum;
• Verweis auf das Weerg-ISO-9001-Zertifikat, verfügbar für Lieferantenqualifizierungsaudits;
• Rückverfolgte Rechnungsstellung und Transportdokumente, mit Bezug auf den Auftrag.

Auf Anfrage können wir zusätzliche Dokumentation für spezifische regulatorische Anforderungen des Kunden erstellen.

Ihr MDR-/FDA-Audit: was Sie vom Lieferanten erwarten können

Im Rahmen der Qualifizierung eines Lieferanten für ein Medizinprodukt können eine Benannte Stelle, die FDA oder ein strategischer Kunde objektive Nachweise zur Prozesskontrolle und zum dokumentarischen Management der Lieferung verlangen.

In der Regel konzentrieren sich die Prüfungen auf Elemente wie:

• ein gültiges ISO-9001-Zertifikat;
• dokumentierte Verfahren für Auftragsannahme, Produktion, Kontrolle, Nichtkonformität;
• Rückverfolgbarkeitsnachweise an einem Musterauftrag;
• einen Kalibrierplan für die Messgeräte;
• einen Wartungsplan für die Produktionsanlagen.

Weerg hält diese Elemente in dokumentierter und überprüfbarer Form im Rahmen des eigenen ISO-9001-Qualitätssystems vor. Für Projekte mit hohem Risiko oder in Fällen, in denen der Produkthersteller spezifische Nachweise verlangt, kann das Weerg-Qualitätsteam zusätzliche Referenzen bereitstellen und den Kunden in der Phase der Lieferantenqualifizierung unterstützen.

Fazit

Der 3D-Druck ist heute eine Produktionstechnologie, die im Medizinsektor voll anwendbar ist. Für einen Qualitätsverantwortlichen kann sich die Wahl eines Lieferanten jedoch nicht nur auf die technische Fähigkeit stützen, die Komponente herzustellen: Sie muss auf der Solidität des Prozesses, auf der Rückverfolgbarkeit und auf der Verfügbarkeit dokumentarischer Nachweise beruhen.

Ein nach ISO 9001 zertifizierter Lieferant mit dokumentierten Verfahren, vollständiger Rückverfolgbarkeit, Kontrolle der Prozessparameter und einem strukturierten Dokumentationspaket stellt dem Hersteller des Medizinprodukts die Elemente zur Verfügung, die notwendig sind, um die regulatorischen Prüfungen zu untermauern, die Lieferkette zu qualifizieren und die technische Dokumentation konsistent und vollständig zu halten.

Weerg wendet diesen Ansatz bei jedem für medizinische Anwendungen bestimmten Auftrag an, sowohl für die MJF-Technologie als auch für die FDM-Technologie. Die Verantwortung für die Zertifizierung des Endprodukts verbleibt beim Hersteller des Medizinprodukts; für den das Qualitätssystem betreffenden Teil bietet Weerg jedoch einen dokumentierten, rückverfolgbaren und an den vom Sektor geforderten ISO-9001-Standards ausgerichteten Lieferanten.
