Si eres un ingeniero al que se le pide elegir entre SLA y FDM, evita las comparativas basadas en opiniones. Esta guía se basa en datos concretos: tolerancias medidas al micrómetro, pruebas de impermeabilidad realizadas por un laboratorio universitario y el uso de estas tecnologías por parte de Ford en el desarrollo del nuevo Explorer eléctrico. Una respuesta definitiva, sin marketing.
El acabado superficial es a menudo el primer factor determinante en la elección entre SLA y FDM — y la diferencia es estructural, no estética.
La impresión FDM (Fused Deposition Modeling) deposita termoplástico fundido capa a capa a través de una boquilla. Cada capa tiene un grosor de 120–200 µm y las líneas de unión son físicamente visibles y táctilmente perceptibles en cualquier superficie.

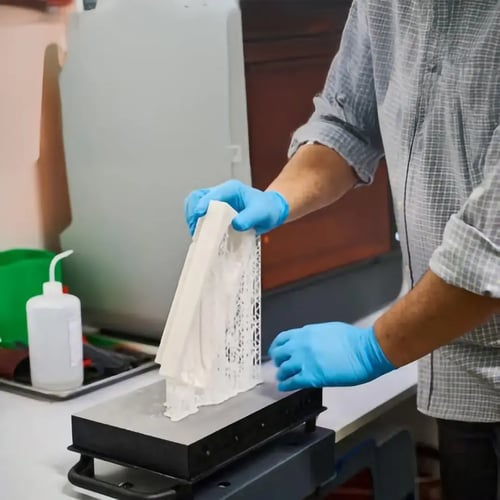

La SLA (Estereolitografía) utiliza una fuente de luz — láser, proyector DLP o LED con pantalla LCD de enmascaramiento — para polimerizar resina líquida capa a capa. El resultado: superficies comparables a piezas moldeadas por inyección, con una rugosidad superficial Ra medible del orden de 1–3 µm, frente a los 10–30 µm típicos de la FDM.
En términos de detalle geométrico, la diferencia es aún más marcada. La Form 4 de Formlabs permite obtener detalles en relieve de hasta 0,1 mm y detalles grabados de hasta 0,15 mm. Las impresoras FDM profesionales, en cambio, alcanzan aproximadamente 0,6 mm de anchura y 2 mm de altura mínima para hacer visible una característica — un rendimiento hasta seis veces inferior.
Esta diferencia tiene consecuencias prácticas inmediatas: los componentes FDM semitransparentes nunca alcanzan una verdadera transparencia óptica, ya que las líneas de deposición de capas refractan la luz. Por el contrario, los componentes SLA en resina transparente pueden lograr una transmitancia óptica adecuada para aplicaciones en microfluídica, cubiertas para LED y dispositivos médicos.
Como declaró Bruno Alves, experto en fabricación aditiva y especialista en utillajes de Ford:
"La Form 3L nos permite imprimir piezas de gran tamaño, como las piezas exteriores de la carrocería del vehículo. La impresión 3D es adecuada para esta aplicación, porque es rápida y nos permite obtener una excelente calidad en comparación con la producción en masa."
El Underwater Robotics and Imaging Laboratory (URIL) de la Universidad de Rhode Island llevó a cabo un estudio riguroso sobre carcasas impresas en 3D con tres tecnologías — FDM, SLA y SLS — sometiéndolas a una presurización progresiva en una cámara submarina.
Protocolo: carcasas para componentes robóticos impresas con las tres tecnologías, introducidas en una cámara de presurización con incrementos controlados. La medición: tiempo antes de la infiltración y presión máxima sostenida.
Resultados:
FDM: infiltración de agua en pocos segundos. Fallo a presión mínima. Los huecos entre fibras permiten el paso del fluido incluso sin presión significativa.
SLA: estanqueidad hasta niveles de presurización muy elevados. Clasificadas como herméticas. La reticulación molecular elimina la porosidad interfacial.
SLS (sin tratar): estanqueidad a presurización moderada. Tras el vapor smoothing, la estanqueidad alcanza niveles comparables a la SLA.
La razón física es decisiva para entender por qué este resultado no puede replicarse simplemente optimizando una impresión FDM. En la SLA, la pieza en estado bruto — el llamado green state — conserva grupos aún polimerizables que, durante la posterior polimerización UV, generan enlaces covalentes entre las capas. A nivel molecular, por tanto, no existe una distinción real entre el plano XY y el eje Z: el componente se comporta como una única red polimérica continua.
En la FDM, en cambio, persisten huecos entre filamentos de naturaleza estructural, debidos al principio mismo de la deposición termoplástica: el material extruido comienza a solidificarse antes de unirse completamente a la capa inferior. Por este motivo, estas discontinuidades no pueden eliminarse del todo ni siquiera actuando sobre los parámetros de impresión.
La consecuencia práctica es clara: si el proyecto requiere carcasas para electrónica, contenedores estancos, componentes en contacto con fluidos o piezas destinadas a entornos húmedos, la SLA representa, entre las tecnologías de escritorio, la única opción verdaderamente fiable. En estos casos, la FDM no muestra una limitación de calidad de impresión, sino una limitación física intrínseca al proceso.
Las tolerancias dimensionales son el dato que más importa a quienes diseñan piezas funcionales. Los valores que siguen se han medido en impresoras profesionales de escritorio y bench-top: Form 4 para SLA, Bambu Lab P1S como referencia FDM de consumidor profesional, Fuse 1+ 30W para SLS.
Tabla de tolerancias y reglas de diseño
| Parámetro | FDM | SLA (Form 4) | SLS (Fuse 1+ 30W) |
|---|---|---|---|
| Espesor mínimo de pared (con y sin soportes) | 0,8 mm | 0,2 mm | 0,3 mm (horiz.) / 0,6 mm (vert.) |
| Diámetro mínimo de cilindro vertical | 3,0 mm | 0,3 mm (h=7 mm) | 0,8 mm |
| Detalle en relieve mín. (anchura) | 0,6 mm | 0,1 mm | 0,15–0,35 mm |
| Detalle grabado mín. (anchura) | 0,6 mm | 0,15 mm | 0,1–0,3 mm |
| Precisión dimensional 1–30 mm | ±0,3–0,5% | ±0,15% (mín ±0,02 mm) | ±0,2–0,3% |
| Precisión dimensional 31–80 mm | ±0,3–0,5% | ±0,2% (mín ±0,06 mm) | ±0,2–0,3% |
| Precisión dimensional 81–150 mm | ±0,5% | ±0,3% (mín ±0,15 mm) | ±0,3% |
| Isotropía | Anisotrópica | Altamente isotrópica | Predominantemente isotrópica |
| Acabado superficial | Rugoso / líneas de capa visibles | Liso / tipo inyección | Granuloso (mejorable con postratamiento) |
En una prueba realizada con tres impresoras con Grey Resin V5 a 100 µm de capa, la Form 4 alcanzó una precisión tal que más del 99% de la superficie impresa se mantuvo dentro de una desviación de 100 µm respecto al modelo CAD original. El dato fue verificado mediante escaneado 3D y análisis a través de mapa cromático de desviaciones.
La isotropía — la capacidad de un material de tener las mismas propiedades mecánicas en todas las direcciones — es un requisito a menudo oculto en los pliegos técnicos. Se ignora hasta que una pieza se rompe en el lugar equivocado.
Las piezas FDM están compuestas por filamentos de material termoplástico depositados por extrusión. La adhesión entre capas se produce mediante la fusión parcial de las superficies en contacto, pero este proceso genera inevitablemente huecos microscópicos entre los filamentos. De ello resulta una marcada anisotropía mecánica: la resistencia a lo largo del eje Z — es decir, perpendicular a las capas — puede ser entre un 30 y un 50% inferior a la del plano XY.
Para utillajes, sistemas de fijación y componentes sujetos a cargas multidireccionales, se trata de una limitación de diseño bien documentada que no puede eliminarse simplemente optimizando los parámetros de impresión.
Durante la polimerización final, la resina fotopolimerizada forma una red polimérica tridimensional continua. En consecuencia, entre las capas no existe una verdadera interfaz mecánica: los enlaces covalentes se extienden de forma homogénea en todas las direcciones. Esto se traduce en propiedades mecánicas más predecibles y reproducibles, independientemente de la orientación de impresión — una ventaja decisiva para órganos de agarre robóticos, carcasas para sensores, componentes médicos y, en general, para todas las aplicaciones sometidas a cargas variables.

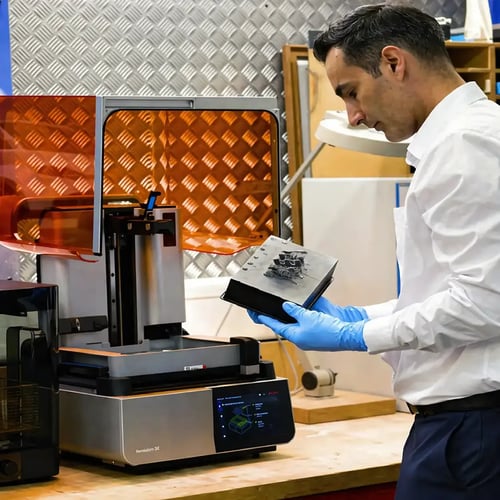

La planta de Ford en Merkenich, Colonia, representa el centro de desarrollo europeo de Ford Motor Company y fue la primera planta Ford en Europa en adoptar una impresora 3D SLA, ya en 1994. Hoy dispone de una flota de sistemas que incluye la Form 2, la Form 3L y, entre los primeros beta testers del mundo, también la Form 4.

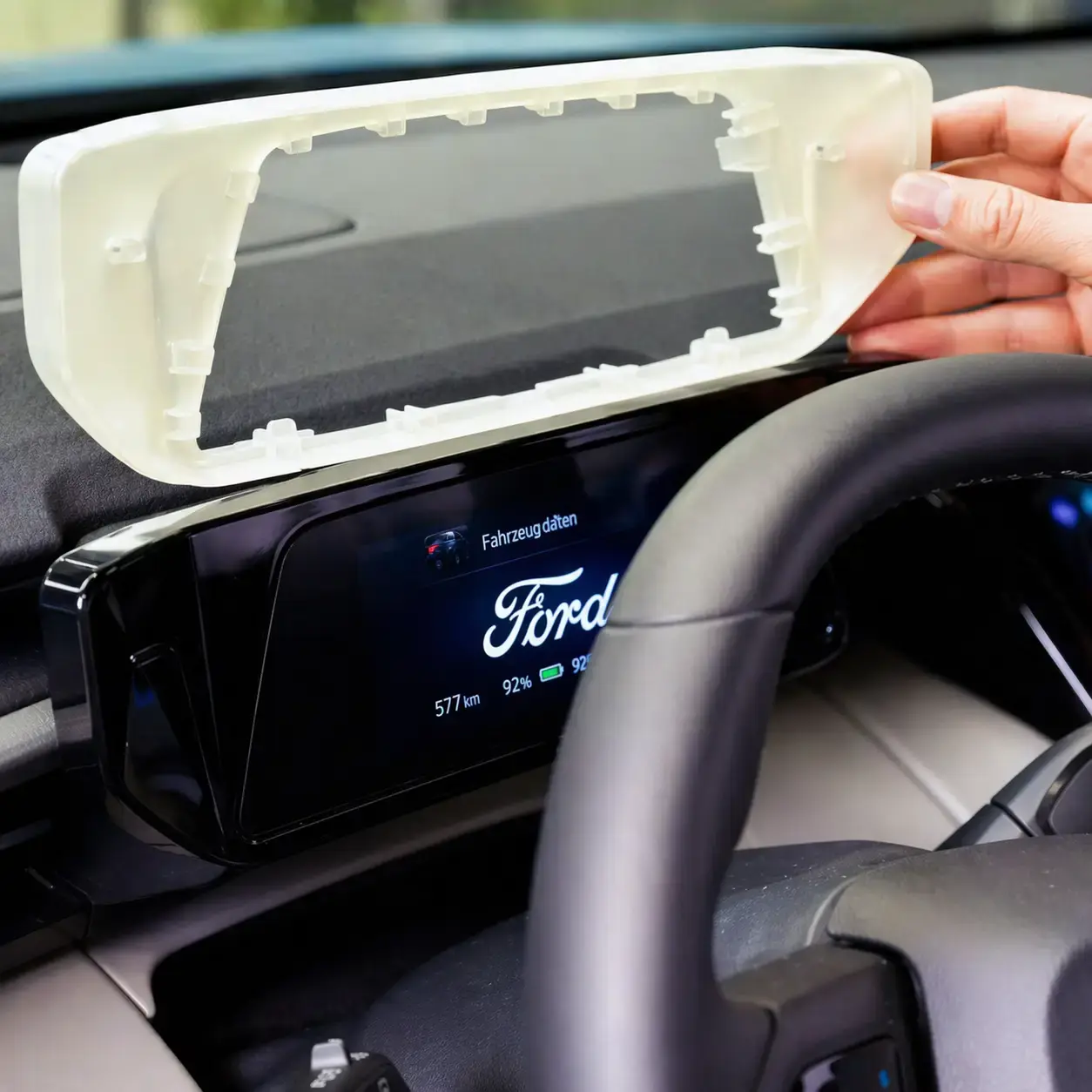

En el proyecto del Ford Explorer — el primer vehículo eléctrico Ford destinado al mercado europeo — el equipo utilizó la impresión SLA para validar el diseño de componentes exteriores e interiores, entre ellos la carcasa del retrovisor. En particular, la Form 3L permitió producir piezas a escala real en una sola pieza, con un nivel de acabado adecuado incluso para las revisiones finales de diseño.
Para la tapa del compartimento de carga — un conjunto mecánico complejo con piezas en movimiento — el equipo eligió la impresión SLS, utilizando la Fuse 1+ 30W con PA 12 Nylon. La decisión dependió de dos factores: por un lado, la necesidad de realizar geometrías difícilmente obtenibles mediante fresado o moldeo por inyección en el caso de un número limitado de muestras; por otro, la exigencia de realizar pruebas físicas sobre el comportamiento de los mecanismos.
El beneficio económico fue concreto y medible: gracias a la fabricación aditiva interna, los tiempos para realizar los insertos para moldeo por inyección se redujeron de los 2–3 meses típicos de la externalización a solo 2–3 semanas. Como declaró Sandro Piroddi, supervisor del Rapid Technology Center de Ford:
"Si en este momento no tuviéramos disponible la fabricación aditiva, no seríamos capaces de afrontar la competencia, ni de ser tan rápidos."
La SLA no es la respuesta correcta para todas las aplicaciones. Una guía técnica seria debe reconocerlo.
Usa la SLA cuando:
Considera FDM o SLS cuando:
La regla práctica es sencilla: si la pieza debe parecer, comportarse y ser testada como el componente final, la elección recae en SLA o SLS. Si, en cambio, se necesita una maqueta volumétrica para verificar principalmente los volúmenes, la FDM es generalmente suficiente y más económica, especialmente para piezas de grandes dimensiones.
Cada día de retraso tiene un coste: tolerancias incorrectas, prototipos que rehacer, decisiones postergadas.
Sube ahora tu archivo STL o STEP y descubre el precio Weerg para la impresión SLA — con un descuento del 50% válido hasta el 10 de mayo de 2026.
Sube el archivo y descubre el precio al –50% en tiempo real
No se requiere registro. Presupuesto en menos de 30 segundos. Envío en 3 días laborables.
Las diferencias entre SLA y FDM en términos de tolerancias dimensionales son notables e inciden directamente en la precisión obtenible en prototipos y componentes funcionales.
SLA (estereolitografía)
FDM (modelado por deposición fundida)
En resumen, para componentes con elementos inferiores a 0,5 mm o que requieren tolerancias críticas por debajo de ±0,1 mm, la SLA es en la práctica la única tecnología de escritorio viable. La FDM sigue siendo adecuada para geometrías más grandes y menos exigentes en términos de precisión.
Usa la impresión SLA cuando la función de la pieza requiere prestaciones que la FDM no puede garantizar de forma fiable:
Por el contrario, la FDM sigue siendo una opción sensata cuando lo que más importa son las grandes dimensiones, los costes reducidos y las tolerancias no críticas. En estos casos, la menor precisión y las limitaciones intrínsecas del proceso son aceptables frente a la ventaja económica y de escala.
Sí, la impresión SLA es adecuada para la producción de piezas para uso final, siempre que se seleccione la resina correcta en función de los requisitos de la aplicación. Hoy en día están disponibles formulaciones avanzadas que cubren una amplia gama de necesidades técnicas:
Gracias a estas características, muchas empresas utilizan la SLA no solo para prototipado, sino también para producción final en pequeños y medianos volúmenes, típicamente entre 10 y 1.000 piezas. Las aplicaciones van desde la odontología hasta el sector aeroespacial, especialmente cuando se requieren precisión, alto acabado superficial y propiedades funcionales específicas.
