8 minuti di lettura
Weerg staff
:
Apr 28, 2026
Se sei un ingegnere chiamato a scegliere tra SLA e FDM, evita confronti basati su opinioni. Questa guida si fonda su dati concreti: tolleranze misurate al micrometro, test di impermeabilità eseguiti da un laboratorio universitario e l’impiego di queste tecnologie da parte di Ford nello sviluppo della nuova Explorer elettrica. Una risposta definitiva, priva di marketing.
La finitura superficiale è spesso la prima discriminante nella scelta tra SLA e FDM — e la differenza è strutturale, non estetica.
La stampa FDM (Fused Deposition Modeling) deposita termoplastica fusa strato su strato attraverso un ugello. Ogni strato ha uno spessore di 120-200 µm e le linee di giunzione sono fisicamente visibili e tattilmente percepibili su qualsiasi superficie.
La SLA (Stereolitografia) usa una fonte luminosa — laser, proiettore DLP o LED con schermo LCD masking — per polimerizzare resina liquida uno strato alla volta. Il risultato: superfici paragonabili a pezzi stampati a iniezione, con una rugosità superficiale Ra misurabile nell'ordine di 1–3 µm contro i 10–30 µm tipici dell'FDM.
In termini di dettaglio geometrico, la differenza è ancora più marcata. La Form 4 di Formlabs consente di ottenere dettagli in rilievo fino a 0,1 mm e dettagli incisi fino a 0,15 mm. Le stampanti FDM professionali, invece, si attestano su circa 0,6 mm di larghezza e 2 mm di altezza minima per rendere una feature visibile — prestazioni fino a sei volte inferiori.
Questa differenza comporta conseguenze pratiche immediate: i componenti FDM semitrasparenti non raggiungono mai una vera trasparenza ottica, poiché le linee di deposizione degli strati rifrangono la luce. Al contrario, i componenti SLA in resina trasparente possono ottenere una trasmittanza ottica adeguata per applicazioni in microfluidica, coperture per LED e dispositivi medicali.
Come ha dichiarato Bruno Alves, esperto di produzione additiva e specialista di attrezzature presso Ford:
"La Form 3L ci permette di stampare parti di grandi dimensioni, come le parti esterne della carrozzeria del veicolo. La stampa 3D è adatta a questa applicazione, perché è veloce e ci permette di ottenere un'ottima qualità se paragonata alla produzione di massa."
L'Underwater Robotics and Imaging Laboratory (URIL) dell'Università di Rhode Island ha condotto uno studio rigoroso su alloggiamenti stampati in 3D con tre tecnologie — FDM, SLA e SLS — sottoponendoli a pressurizzazione progressiva in una camera subacquea.
Protocollo: alloggiamenti per componenti robotici stampati con le tre tecnologie, inseriti in una camera di pressurizzazione con incrementi controllati.
La misura: tempo prima dell'infiltrazione e pressione massima sostenuta.
Risultati:
FDM: infiltrazione d'acqua entro pochi secondi. Fallimento a pressione minima. I vuoti inter-fibra permettono il passaggio del fluido anche senza pressione significativa.
SLA: tenuta fino a livelli di pressurizzazione molto elevati. Classificate ermetiche. La reticolazione molecolare elimina la porosità interfacciale.
SLS (non trattate): tenuta a pressurizzazione moderata. Dopo il vapor smoothing, la tenuta raggiunge livelli comparabili alla SLA.
Il motivo fisico è decisivo per capire perché questo risultato non possa essere replicato semplicemente ottimizzando una stampa FDM. Nella SLA, il pezzo allo stato grezzo — il cosiddetto green state — conserva gruppi ancora polimerizzabili che, durante la successiva polimerizzazione UV, generano legami covalenti tra gli strati. A livello molecolare, non esiste quindi una reale distinzione tra il piano XY e l’asse Z: il componente si comporta come un’unica rete polimerica continua.
Nella FDM, invece, rimangono vuoti interfilamento di natura strutturale, dovuti al principio stesso della deposizione termoplastica: il materiale estruso inizia a solidificare prima di saldarsi completamente allo strato sottostante. Per questo motivo, tali discontinuità non possono essere eliminate del tutto nemmeno intervenendo sui parametri di stampa.
La conseguenza pratica è chiara: se il progetto richiede alloggiamenti per elettronica, contenitori a tenuta, componenti a contatto con fluidi o parti destinate ad ambienti umidi, la SLA rappresenta, tra le tecnologie desktop, l’unica scelta realmente affidabile. La FDM, in questi casi, non mostra un limite di qualità di stampa, ma un limite fisico intrinseco al processo.
Le tolleranze dimensionali sono il dato che conta di più per chi progetta pezzi funzionali. I valori che seguono sono misurati su stampanti professionali desktop e bench-top: Form 4 per la SLA, Bambu Lab P1S come riferimento FDM consumer professionale, Fuse 1+ 30W per la SLS.
Tabella tolleranze e regole di progettazione
| Parametro | FDM | SLA (Form 4) | SLS (Fuse 1+ 30W) |
|---|---|---|---|
| Spessore minimo parete (con e senza supporti) | 0,8 mm | 0,2 mm | 0,3 mm (oriz.) / 0,6 mm (vert.) |
| Diametro minimo cilindro verticale | 3,0 mm | 0,3 mm (h=7 mm) | 0,8 mm |
| Dettaglio goffrato min. (larghezza) | 0,6 mm | 0,1 mm | 0,15–0,35 mm |
| Dettaglio inciso min. (larghezza) | 0,6 mm | 0,15 mm | 0,1–0,3 mm |
| Accuratezza dimensionale 1–30 mm | ±0,3–0,5% | ±0,15% (min ±0,02 mm) | ±0,2–0,3% |
| Accuratezza dimensionale 31–80 mm | ±0,3–0,5% | ±0,2% (min ±0,06 mm) | ±0,2–0,3% |
| Accuratezza dimensionale 81–150 mm | ±0,5% | ±0,3% (min ±0,15 mm) | ±0,3% |
| Isotropia | Anisotropica | Altamente isotropica | Prevalentemente isotropica |
| Finitura superficiale | Rugosa / linee strato visibili | Liscia / injection-like | Granulosa (migliorabile con post-trattamento) |
In un test condotto su tre stampanti con Grey Resin V5 a 100 µm di layer, la Form 4 ha raggiunto un'accuratezza tale da mantenere oltre il 99% della superficie stampata entro uno scostamento di 100 µm rispetto al modello CAD originale. Il dato è stato verificato mediante scansione 3D e analisi tramite mappa cromatica delle deviazioni.
L'isotropia — la capacità di un materiale di avere le stesse proprietà meccaniche in tutte le direzioni — è un requisito spesso nascosto nei capitolati tecnici. Viene ignorata finché una parte non si rompe nel posto sbagliato.
Le parti FDM sono costituite da filamenti di materiale termoplastico depositati per estrusione. L’adesione tra gli strati avviene tramite fusione parziale delle superfici a contatto, ma questo processo genera inevitabilmente microscopici vuoti tra i filamenti. Ne deriva una marcata anisotropia meccanica: la resistenza lungo l’asse Z — cioè perpendicolare ai layer — può risultare dal 30 al 50% inferiore rispetto a quella sul piano XY.
Per dime, sistemi di fissaggio e componenti soggetti a carichi multidirezionali, si tratta di un limite progettuale ben documentato, che non può essere eliminato semplicemente ottimizzando i parametri di stampa.
Durante la polimerizzazione finale, la resina fotopolimerizzata forma una rete polimerica tridimensionale continua. Di conseguenza, tra gli strati non esiste una vera interfaccia meccanica: i legami covalenti si estendono in modo omogeneo in tutte le direzioni. Questo si traduce in proprietà meccaniche più prevedibili e riproducibili, indipendentemente dall’orientamento di stampa — un vantaggio decisivo per organi di presa robotici, alloggiamenti per sensori, componenti medicali e, più in generale, per tutte le applicazioni soggette a carichi variabili.
Lo stabilimento Ford di Merkenich, a Colonia, rappresenta il centro di sviluppo europeo di Ford Motor Company ed è stato il primo impianto Ford in Europa ad adottare una stampante 3D SLA, già nel 1994. Oggi dispone di una flotta di sistemi che comprende Form 2, Form 3L e, tra i primi beta tester al mondo, anche la Form 4.

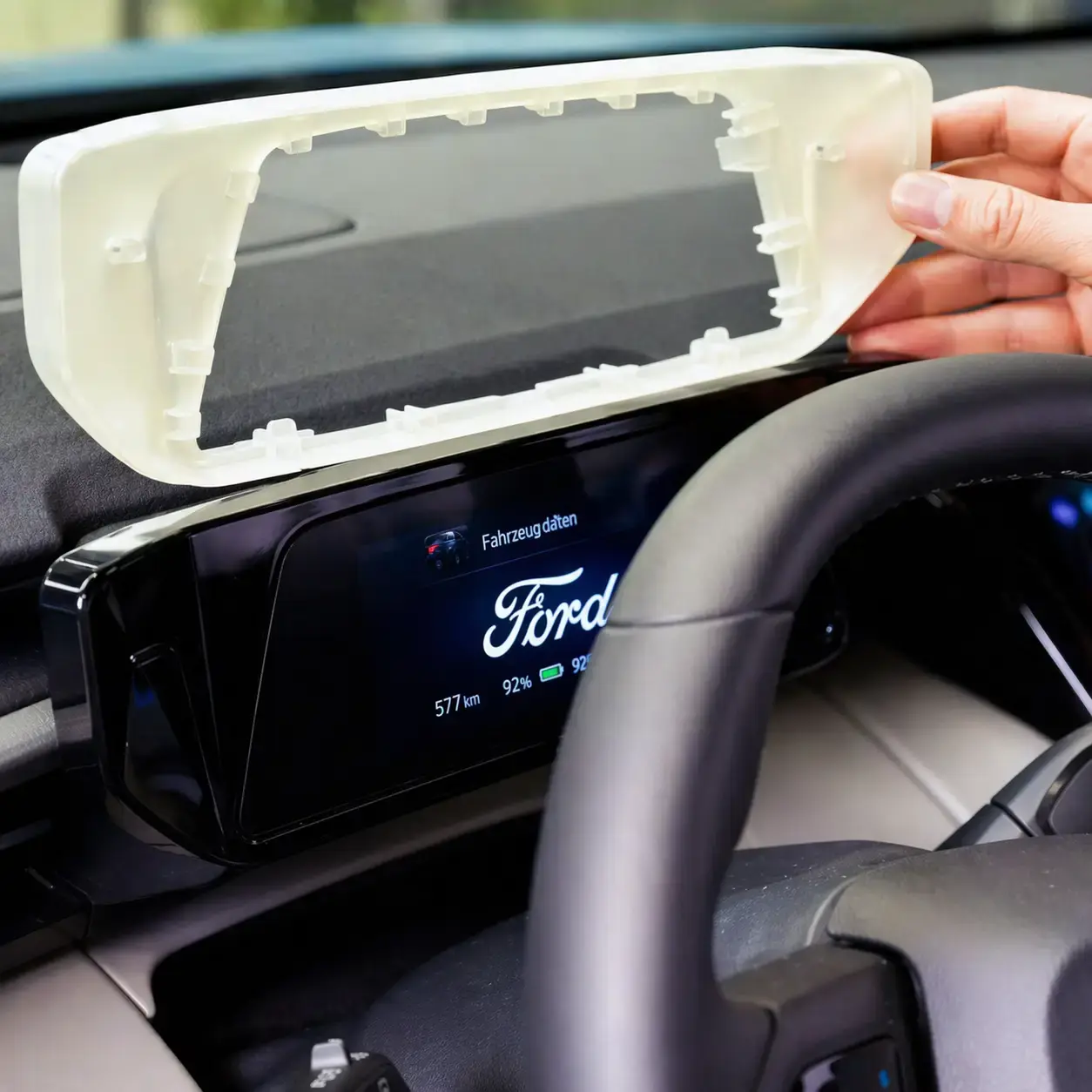

Nel progetto della Ford Explorer, il primo veicolo elettrico Ford destinato al mercato europeo, il team ha impiegato la stampa SLA per validare il design di componenti esterni e interni, tra cui la calotta dello specchietto retrovisore. In particolare, la Form 3L ha consentito di produrre parti in scala reale in un unico pezzo, con un livello di finitura adeguato anche alle revisioni finali di design.
Per il coperchio del vano di ricarica — un gruppo meccanico complesso con parti in movimento — il team ha scelto la stampa SLS, utilizzando la Fuse 1+ 30W con PA 12 Nylon. La decisione è dipesa da due fattori: da un lato, la necessità di realizzare geometrie difficilmente ottenibili tramite fresatura o stampaggio a iniezione nel caso di un numero limitato di campioni; dall’altro, l’esigenza di eseguire test fisici sul comportamento dei meccanismi.
Il beneficio economico è stato concreto e misurabile: grazie alla produzione additiva interna, i tempi per realizzare gli inserti per stampaggio a iniezione si sono ridotti da 2–3 mesi, tipici dell’esternalizzazione, a sole 2–3 settimane. Come ha dichiarato Sandro Piroddi, supervisore del Rapid Technology Center di Ford:
"Se in questo momento non avessimo a disposizione la produzione additiva, non saremmo in grado di affrontare la concorrenza, né di essere così veloci."
La SLA non è la risposta giusta per ogni applicazione. Una guida tecnica seria deve riconoscerlo.
Usa la SLA quando:
Considera FDM o SLS quando:
La regola pratica è semplice: se il pezzo deve apparire, comportarsi ed essere testato come il componente finale, la scelta ricade su SLA o SLS. Se invece serve un mock-up volumetrico per verificare soprattutto gli ingombri, la FDM è in genere sufficiente e più conveniente, soprattutto per parti di grandi dimensioni.
Ogni giorno di ritardo ha un costo: tolleranze non corrette, prototipi da rifare, decisioni posticipate.
Carica ora il tuo file STL o STEP e scopri il prezzo Weerg per la stampa SLA — con uno sconto del 50% valido fino al 10 maggio 2026.
Carica il file e scopri il prezzo al -50% in tempo reale
Nessuna registrazione richiesta. Preventivo in meno di 30 secondi. Spedizione in 3 giorni lavorativi.
Le differenze tra SLA e FDM in termini di tolleranze dimensionali sono nette e incidono direttamente sulla precisione ottenibile nei prototipi e nei componenti funzionali.
SLA (stereolitografia)
FDM (modellazione a deposizione fusa)
In sintesi, per componenti con feature inferiori a 0,5 mm o che richiedono tolleranze critiche sotto ±0,1 mm, la SLA rappresenta di fatto l’unica tecnologia desktop praticabile. La FDM rimane invece adeguata per geometrie più grandi e meno vincolate in termini di precisione.
Usa la stampa SLA quando la funzione del pezzo richiede prestazioni che la FDM non può garantire in modo affidabile:
Al contrario, la FDM resta una scelta sensata quando contano soprattutto dimensioni elevate, costi contenuti e tolleranze non critiche. In questi casi, la minore precisione e le limitazioni intrinseche del processo sono accettabili rispetto al vantaggio economico e di scala.
Sì, la stampa SLA è adatta alla produzione di parti per utilizzo finale, a condizione di selezionare la resina corretta in base ai requisiti applicativi.
Oggi sono disponibili formulazioni avanzate che coprono un’ampia gamma di esigenze tecniche:
Grazie a queste caratteristiche, molte aziende utilizzano la SLA non solo per prototipazione, ma anche per produzione finale in piccoli e medi volumi, tipicamente tra 10 e 1.000 pezzi. Le applicazioni spaziano dall’odontoiatria all’aerospazio, soprattutto quando sono richieste precisione, finitura superficiale elevata e proprietà funzionali specifiche.
8 minuti di lettura
Weerg staff: Apr 28, 2026
Se sei un ingegnere chiamato a scegliere tra SLA e FDM, evita confronti basati su opinioni. Questa guida si fonda su dati concreti: tolleranze...
5 minuti di lettura
Weerg staff: Apr 21, 2026
Se pensi alla resina SLA, probabilmente immagini piccoli modellini traslucidi, prototipi estetici o miniature da esposizione. È una percezione...
5 minuti di lettura
Weerg staff: Apr 14, 2026
La galvanizzazione di una stampa in resina SLA triplica il carico di rottura, ne quadruplica la rigidità e migliora la resistenza alla flessione di...
