9 minutes de lecture
Weerg staff
:
avr. 28, 2026
Si vous êtes un ingénieur chargé de choisir entre SLA et FDM, évitez les comparaisons basées sur des opinions. Ce guide repose sur des données concrètes : des tolérances mesurées au micromètre, des tests d'imperméabilité réalisés par un laboratoire universitaire et l'utilisation de ces technologies par Ford dans le développement du nouvel Explorer électrique. Une réponse définitive, sans marketing.
L'état de surface est souvent le premier critère de choix entre SLA et FDM — et la différence est structurelle, pas esthétique.
L'impression FDM (Fused Deposition Modeling) dépose de la thermoplastique fondue couche par couche à travers une buse. Chaque couche a une épaisseur de 120 à 200 µm et les lignes de jonction sont physiquement visibles et tactillement perceptibles sur n'importe quelle surface.
La SLA (Stéréolithographie) utilise une source lumineuse — laser, projecteur DLP ou LED avec écran LCD de masquage — pour polymériser de la résine liquide une couche à la fois. Le résultat : des surfaces comparables à des pièces moulées par injection, avec une rugosité de surface Ra mesurable de l'ordre de 1 à 3 µm, contre les 10 à 30 µm typiques de la FDM.
En termes de détail géométrique, la différence est encore plus marquée. La Form 4 de Formlabs permet d'obtenir des détails en relief jusqu'à 0,1 mm et des détails gravés jusqu'à 0,15 mm. Les imprimantes FDM professionnelles, en revanche, atteignent environ 0,6 mm de largeur et 2 mm de hauteur minimale pour rendre une feature visible — des performances jusqu'à six fois inférieures.
Cette différence a des conséquences pratiques immédiates : les composants FDM semi-transparents n'atteignent jamais une véritable transparence optique, car les lignes de dépôt des couches réfractent la lumière. À l'inverse, les composants SLA en résine transparente peuvent atteindre une transmittance optique adaptée aux applications en microfluidique, aux couvercles pour LED et aux dispositifs médicaux.
Comme l'a déclaré Bruno Alves, expert en fabrication additive et spécialiste des outillages chez Ford :
« La Form 3L nous permet d'imprimer des pièces de grande taille, comme les pièces extérieures de la carrosserie du véhicule. L'impression 3D est adaptée à cette application, car elle est rapide et nous permet d'obtenir une excellente qualité par rapport à la production de masse. »
L'Underwater Robotics and Imaging Laboratory (URIL) de l'Université de Rhode Island a mené une étude rigoureuse sur des boîtiers imprimés en 3D avec trois technologies — FDM, SLA et SLS — en les soumettant à une pressurisation progressive dans une chambre sous-marine.
Protocole : boîtiers pour composants robotiques imprimés avec les trois technologies, placés dans une chambre de pressurisation avec des incréments contrôlés. La mesure : temps avant infiltration et pression maximale soutenue.
Résultats :
La raison physique est décisive pour comprendre pourquoi ce résultat ne peut pas être répliqué simplement en optimisant une impression FDM. En SLA, la pièce à l'état brut — le soi-disant green state — conserve des groupes encore polymérisables qui, lors de la post-polymérisation UV, génèrent des liaisons covalentes entre les couches. Au niveau moléculaire, il n'existe donc pas de véritable distinction entre le plan XY et l'axe Z : le composant se comporte comme un unique réseau polymère continu.
En FDM, en revanche, des vides inter-filaments de nature structurelle subsistent, dus au principe même du dépôt thermoplastique : le matériau extrudé commence à se solidifier avant de se lier complètement à la couche inférieure. C'est pourquoi ces discontinuités ne peuvent pas être totalement éliminées, même en agissant sur les paramètres d'impression.
La conséquence pratique est claire : si le projet nécessite des boîtiers pour l'électronique, des conteneurs étanches, des composants en contact avec des fluides ou des pièces destinées à des environnements humides, la SLA représente, parmi les technologies de bureau, le seul choix véritablement fiable. La FDM, dans ces cas, ne présente pas une limite de qualité d'impression, mais une limite physique intrinsèque au processus.
Les tolérances dimensionnelles sont les données les plus importantes pour ceux qui conçoivent des pièces fonctionnelles. Les valeurs qui suivent sont mesurées sur des imprimantes professionnelles de bureau et bench-top : Form 4 pour la SLA, Bambu Lab P1S comme référence FDM grand public professionnel, Fuse 1+ 30W pour la SLS.
Tableau des tolérances et règles de conception
| Paramètre | FDM | SLA (Form 4) | SLS (Fuse 1+ 30W) |
|---|---|---|---|
| Épaisseur minimale de paroi (avec et sans supports) | 0,8 mm | 0,2 mm | 0,3 mm (horiz.) / 0,6 mm (vert.) |
| Diamètre minimal de cylindre vertical | 3,0 mm | 0,3 mm (h=7 mm) | 0,8 mm |
| Détail en relief min. (largeur) | 0,6 mm | 0,1 mm | 0,15–0,35 mm |
| Détail gravé min. (largeur) | 0,6 mm | 0,15 mm | 0,1–0,3 mm |
| Précision dimensionnelle 1–30 mm | ±0,3–0,5% | ±0,15% (min ±0,02 mm) | ±0,2–0,3% |
| Précision dimensionnelle 31–80 mm | ±0,3–0,5% | ±0,2% (min ±0,06 mm) | ±0,2–0,3% |
| Précision dimensionnelle 81–150 mm | ±0,5% | ±0,3% (min ±0,15 mm) | ±0,3% |
| Isotropie | Anisotrope | Hautement isotrope | Principalement isotrope |
| État de surface | Rugueux / lignes de couche visibles | Lisse / type injection | Granuleux (améliorable avec post-traitement) |
Lors d'un test réalisé sur trois imprimantes avec Grey Resin V5 à 100 µm de couche, la Form 4 a atteint une précision telle que plus de 99 % de la surface imprimée est restée dans un écart de 100 µm par rapport au modèle CAO original. La donnée a été vérifiée par scan 3D et analyse via carte chromatique des déviations.
L'isotropie — la capacité d'un matériau à avoir les mêmes propriétés mécaniques dans toutes les directions — est une exigence souvent cachée dans les cahiers des charges techniques. Elle est ignorée jusqu'à ce qu'une pièce se brise au mauvais endroit.
Les pièces FDM sont constituées de filaments de matériau thermoplastique déposés par extrusion. L'adhésion entre les couches se produit par fusion partielle des surfaces en contact, mais ce processus génère inévitablement des vides microscopiques entre les filaments. Il en résulte une anisotropie mécanique marquée : la résistance le long de l'axe Z — c'est-à-dire perpendiculaire aux couches — peut être de 30 à 50 % inférieure à celle du plan XY.
Pour les gabarits, les systèmes de fixation et les composants soumis à des charges multidirectionnelles, il s'agit d'une limitation de conception bien documentée, qui ne peut pas être éliminée simplement en optimisant les paramètres d'impression.
Lors de la polymérisation finale, la résine photopolymérisée forme un réseau polymère tridimensionnel continu. Par conséquent, il n'existe pas de véritable interface mécanique entre les couches : les liaisons covalentes s'étendent de manière homogène dans toutes les directions. Cela se traduit par des propriétés mécaniques plus prévisibles et reproductibles, indépendamment de l'orientation d'impression — un avantage décisif pour les organes de préhension robotiques, les boîtiers de capteurs, les composants médicaux et, plus généralement, pour toutes les applications soumises à des charges variables.
L'usine Ford de Merkenich, à Cologne, représente le centre de développement européen de Ford Motor Company et a été la première usine Ford en Europe à adopter une imprimante 3D SLA, dès 1994. Elle dispose aujourd'hui d'une flotte de systèmes comprenant la Form 2, la Form 3L et, parmi les premiers bêta-testeurs au monde, la Form 4.

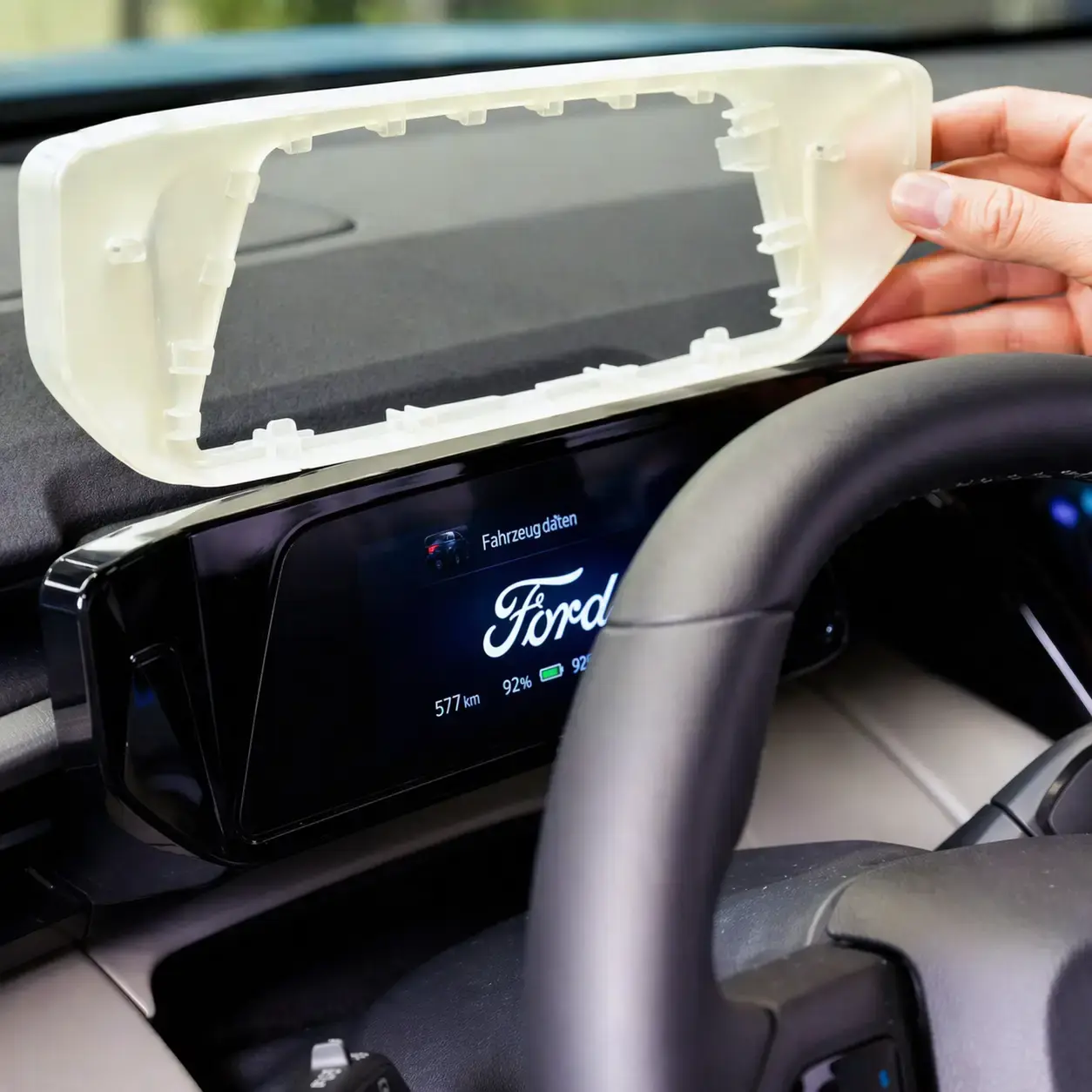

Dans le projet de la Ford Explorer — le premier véhicule électrique Ford destiné au marché européen — l'équipe a utilisé l'impression SLA pour valider le design de composants extérieurs et intérieurs, dont la coque du rétroviseur. En particulier, la Form 3L a permis de produire des pièces à l'échelle réelle en une seule pièce, avec un niveau de finition adapté même aux révisions finales de design.
Pour le cache du compartiment de recharge — un ensemble mécanique complexe avec des pièces en mouvement — l'équipe a choisi l'impression SLS, en utilisant la Fuse 1+ 30W avec PA 12 Nylon. La décision a dépendu de deux facteurs : d'une part, la nécessité de réaliser des géométries difficiles à obtenir par fraisage ou moulage par injection pour un nombre limité d'échantillons ; d'autre part, l'exigence d'effectuer des tests physiques sur le comportement des mécanismes.
Le bénéfice économique a été concret et mesurable : grâce à la fabrication additive en interne, les délais pour réaliser les inserts de moulage par injection ont été réduits des 2 à 3 mois typiques de l'externalisation à seulement 2 à 3 semaines. Comme l'a déclaré Sandro Piroddi, superviseur du Rapid Technology Center de Ford :
« Si nous n'avions pas la fabrication additive à notre disposition en ce moment, nous ne serions pas en mesure d'affronter la concurrence, ni d'être aussi rapides. »
La SLA n'est pas la bonne réponse pour chaque application. Un guide technique sérieux doit le reconnaître.
Utilisez la SLA quand :
Envisagez la FDM ou la SLS quand :
La règle pratique est simple : si la pièce doit avoir l'apparence, le comportement et être testée comme le composant final, le choix se porte sur SLA ou SLS. Si, en revanche, une maquette volumétrique est nécessaire principalement pour vérifier les encombrements, la FDM est généralement suffisante et plus économique, surtout pour les pièces de grande taille.
Chaque jour de retard a un coût : tolérances incorrectes, prototypes à refaire, décisions reportées.
Téléchargez maintenant votre fichier STL ou STEP et découvrez le prix Weerg pour l'impression SLA — avec une remise de 50 % valable jusqu'au 10 mai 2026.
Téléchargez le fichier et découvrez le prix à –50 % en temps réel
Aucune inscription requise. Devis en moins de 30 secondes. Expédition en 3 jours ouvrés.
Les différences entre SLA et FDM en termes de tolérances dimensionnelles sont marquées et affectent directement la précision atteignable dans les prototypes et les composants fonctionnels.
SLA (stéréolithographie)
FDM (modélisation par dépôt de matière fondue)
En résumé, pour les composants avec des features inférieures à 0,5 mm ou nécessitant des tolérances critiques inférieures à ±0,1 mm, la SLA représente en pratique la seule technologie de bureau viable. La FDM reste adaptée aux géométries plus grandes et moins contraintes en termes de précision.
Utilisez l'impression SLA lorsque la fonction de la pièce exige des performances que la FDM ne peut pas garantir de manière fiable :
À l'inverse, la FDM reste un choix judicieux lorsque les grandes dimensions, les coûts réduits et les tolérances non critiques sont les principales considérations. Dans ces cas, la précision moindre et les limitations intrinsèques du processus sont acceptables au regard des avantages économiques et d'échelle.
Oui, l'impression SLA est adaptée à la production de pièces pour usage final, à condition de sélectionner la résine correcte en fonction des exigences applicatives. Des formulations avancées sont aujourd'hui disponibles, couvrant une large gamme de besoins techniques :
Grâce à ces caractéristiques, de nombreuses entreprises utilisent la SLA non seulement pour le prototypage, mais aussi pour la production finale en petits et moyens volumes, typiquement entre 10 et 1 000 pièces. Les applications vont de la dentisterie à l'aérospatiale, notamment lorsque précision, état de surface élevé et propriétés fonctionnelles spécifiques sont requis.
9 minutes de lecture
Weerg staff: avr. 28, 2026
Si vous êtes un ingénieur chargé de choisir entre SLA et FDM, évitez les comparaisons basées sur des opinions. Ce guide repose sur des données...
5 minutes de lecture
Weerg staff: avr. 21, 2026
Si vous pensez à la résine SLA, vous imaginez probablement de petits modèles translucides, des prototypes esthétiques ou des miniatures d'exposition....
6 minutes de lecture
Weerg staff: avr. 14, 2026
La galvanisation d'une impression en résine SLA triple sa charge de rupture, quadruple sa rigidité et améliore la résistance à la flexion de près de...
