7 minute gelesen
Weerg staff
:
Apr 28, 2026
Wenn Sie als Ingenieur vor der Wahl zwischen SLA und FDM stehen, vermeiden Sie Vergleiche, die auf Meinungen basieren. Dieser Leitfaden stützt sich auf konkrete Daten: auf den Mikrometer genau gemessene Toleranzen, Dichtigkeitstests eines universitären Labors und den Einsatz dieser Technologien durch Ford bei der Entwicklung des neuen elektrischen Explorer. Eine definitive Antwort, frei von Marketing.
Die Oberflächengüte ist oft das erste Entscheidungskriterium bei der Wahl zwischen SLA und FDM — und der Unterschied ist struktureller, nicht ästhetischer Natur.
Der FDM-Druck (Fused Deposition Modeling) schichtet geschmolzenes Thermoplast durch eine Düse Schicht für Schicht auf. Jede Schicht ist 120–200 µm dick, und die Verbindungslinien sind auf jeder Oberfläche physisch sichtbar und taktil wahrnehmbar.
SLA (Stereolithografie) verwendet eine Lichtquelle — Laser, DLP-Projektor oder LED mit LCD-Maskierungsbildschirm — um flüssige Harz eine Schicht nach der anderen zu polymerisieren. Das Ergebnis: Oberflächen, die spritzgegossenen Teilen vergleichbar sind, mit einer messbaren Oberflächenrauheit Ra in der Größenordnung von 1–3 µm gegenüber den für FDM typischen 10–30 µm.
Hinsichtlich des geometrischen Details ist der Unterschied noch ausgeprägter. Der Formlabs Form 4 ermöglicht Reliefdetails bis zu 0,1 mm und gravierte Details bis zu 0,15 mm. Professionelle FDM-Drucker hingegen erreichen etwa 0,6 mm Breite und 2 mm Mindesthöhe, um ein Feature sichtbar zu machen — eine bis zu sechsmal schlechtere Leistung.
Dieser Unterschied hat unmittelbare praktische Konsequenzen: Semitransparente FDM-Bauteile erreichen nie eine echte optische Transparenz, da die Schichtablagerungslinien das Licht brechen. Umgekehrt können SLA-Bauteile aus transparentem Harz eine optische Transmittanz erreichen, die für Anwendungen in der Mikrofluidik, LED-Abdeckungen und medizinischen Geräten geeignet ist.
Wie Bruno Alves, Experte für additive Fertigung und Werkzeugspezialist bei Ford, erklärte:
„Die Form 3L ermöglicht es uns, große Teile zu drucken, wie die Außenkarosserieteile des Fahrzeugs. Der 3D-Druck eignet sich für diese Anwendung, weil er schnell ist und uns im Vergleich zur Massenproduktion eine hervorragende Qualität ermöglicht."
Das Underwater Robotics and Imaging Laboratory (URIL) der University of Rhode Island führte eine rigorose Studie an 3D-gedruckten Gehäusen mit drei Technologien — FDM, SLA und SLS — durch und unterzog diese einer progressiven Druckbeaufschlagung in einer Unterwasserkammer.
Protokoll: Gehäuse für Robotikkomponenten, gedruckt mit den drei Technologien, in einer Druckkammer mit kontrollierten Drucksteigerungen. Die Messung: Zeit bis zur Infiltration und maximal standgehaltener Druck.
Ergebnisse:
Der physikalische Grund ist entscheidend, um zu verstehen, warum dieses Ergebnis nicht einfach durch Optimierung eines FDM-Drucks reproduziert werden kann. Bei SLA behält das Bauteil im Rohzustand — dem sogenannten Green State — noch polymerisierbare Gruppen, die während der anschließenden UV-Polymerisation kovalente Bindungen zwischen den Schichten erzeugen. Auf molekularer Ebene gibt es daher keine echte Unterscheidung zwischen der XY-Ebene und der Z-Achse: Das Bauteil verhält sich wie ein einziges kontinuierliches Polymernetzwerk.
Beim FDM hingegen verbleiben strukturelle Inter-Filament-Hohlräume, die auf das Grundprinzip der thermoplastischen Ablagerung zurückzuführen sind: Das extrudierte Material beginnt zu erstarren, bevor es sich vollständig mit der darunter liegenden Schicht verbindet. Aus diesem Grund können diese Diskontinuitäten nicht vollständig beseitigt werden, selbst wenn die Druckparameter optimiert werden.
Die praktische Konsequenz ist klar: Wenn das Projekt Elektronikgehäuse, abgedichtete Behälter, flüssigkeitsberührende Bauteile oder Teile für feuchte Umgebungen erfordert, stellt SLA unter den Desktop-Technologien die einzig wirklich zuverlässige Wahl dar. FDM zeigt in diesen Fällen keine Druckqualitätsbeschränkung, sondern eine dem Prozess inhärente physikalische Einschränkung.
Maßtoleranzen sind die wichtigsten Daten für diejenigen, die funktionale Bauteile konstruieren. Die folgenden Werte wurden an professionellen Desktop- und Bench-Top-Druckern gemessen: Form 4 für SLA, Bambu Lab P1S als professionelle Consumer-FDM-Referenz, Fuse 1+ 30W für SLS.
Toleranz- und Konstruktionsregelntabelle
| Parameter | FDM | SLA (Form 4) | SLS (Fuse 1+ 30W) |
|---|---|---|---|
| Mindestwandstärke (mit und ohne Stützstrukturen) | 0,8 mm | 0,2 mm | 0,3 mm (horiz.) / 0,6 mm (vert.) |
| Mindestdurchmesser vertikaler Zylinder | 3,0 mm | 0,3 mm (h=7 mm) | 0,8 mm |
| Min. Reliefdetail (Breite) | 0,6 mm | 0,1 mm | 0,15–0,35 mm |
| Min. graviertes Detail (Breite) | 0,6 mm | 0,15 mm | 0,1–0,3 mm |
| Maßgenauigkeit 1–30 mm | ±0,3–0,5% | ±0,15% (min ±0,02 mm) | ±0,2–0,3% |
| Maßgenauigkeit 31–80 mm | ±0,3–0,5% | ±0,2% (min ±0,06 mm) | ±0,2–0,3% |
| Maßgenauigkeit 81–150 mm | ±0,5% | ±0,3% (min ±0,15 mm) | ±0,3% |
| Isotropie | Anisotrop | Hochgradig isotrop | Überwiegend isotrop |
| Oberflächengüte | Rau / sichtbare Schichtlinien | Glatt / spritzgussähnlich | Körnig (durch Nachbehandlung verbesserbar) |
In einem Test an drei Druckern mit Grey Resin V5 bei 100 µm Schichthöhe erreichte die Form 4 eine Genauigkeit, bei der über 99% der gedruckten Oberfläche innerhalb einer Abweichung von 100 µm vom ursprünglichen CAD-Modell blieb. Der Wert wurde mittels 3D-Scan und Analyse über eine chromatische Abweichungskarte verifiziert.
Isotropie — die Fähigkeit eines Materials, in alle Richtungen die gleichen mechanischen Eigenschaften aufzuweisen — ist eine Anforderung, die in technischen Lastenheften oft verborgen bleibt. Sie wird ignoriert, bis ein Teil an der falschen Stelle bricht.
FDM-Teile bestehen aus thermoplastischen Materialfilamenten, die durch Extrusion abgelegt werden. Die Haftung zwischen den Schichten erfolgt durch partielle Verschmelzung der Kontaktflächen, aber dieser Prozess erzeugt unweigerlich mikroskopische Hohlräume zwischen den Filamenten. Dies führt zu einer ausgeprägten mechanischen Anisotropie: Die Festigkeit entlang der Z-Achse — also senkrecht zu den Schichten — kann 30 bis 50% geringer sein als die in der XY-Ebene.
Für Vorrichtungen, Befestigungssysteme und Bauteile, die multidirektionalen Belastungen ausgesetzt sind, handelt es sich um eine gut dokumentierte Konstruktionseinschränkung, die nicht einfach durch Optimierung der Druckparameter beseitigt werden kann.
Während der abschließenden Polymerisation bildet das photopolymerisierte Harz ein kontinuierliches dreidimensionales Polymernetzwerk. Folglich gibt es zwischen den Schichten keine echte mechanische Grenzfläche: Die kovalenten Bindungen erstrecken sich homogen in alle Richtungen. Dies führt zu besser vorhersehbaren und reproduzierbaren mechanischen Eigenschaften, unabhängig von der Druckorientierung — ein entscheidender Vorteil für Robotergreifer, Sensorgehäuse, medizinische Bauteile und generell für alle Anwendungen, die variablen Belastungen ausgesetzt sind.
Das Ford-Werk in Merkenich bei Köln ist das europäische Entwicklungszentrum der Ford Motor Company und war 1994 das erste Ford-Werk in Europa, das einen SLA-3D-Drucker einsetzte. Heute verfügt es über eine Flotte von Systemen, die Form 2, Form 3L und, als einer der weltweit ersten Beta-Tester, auch die Form 4 umfasst.

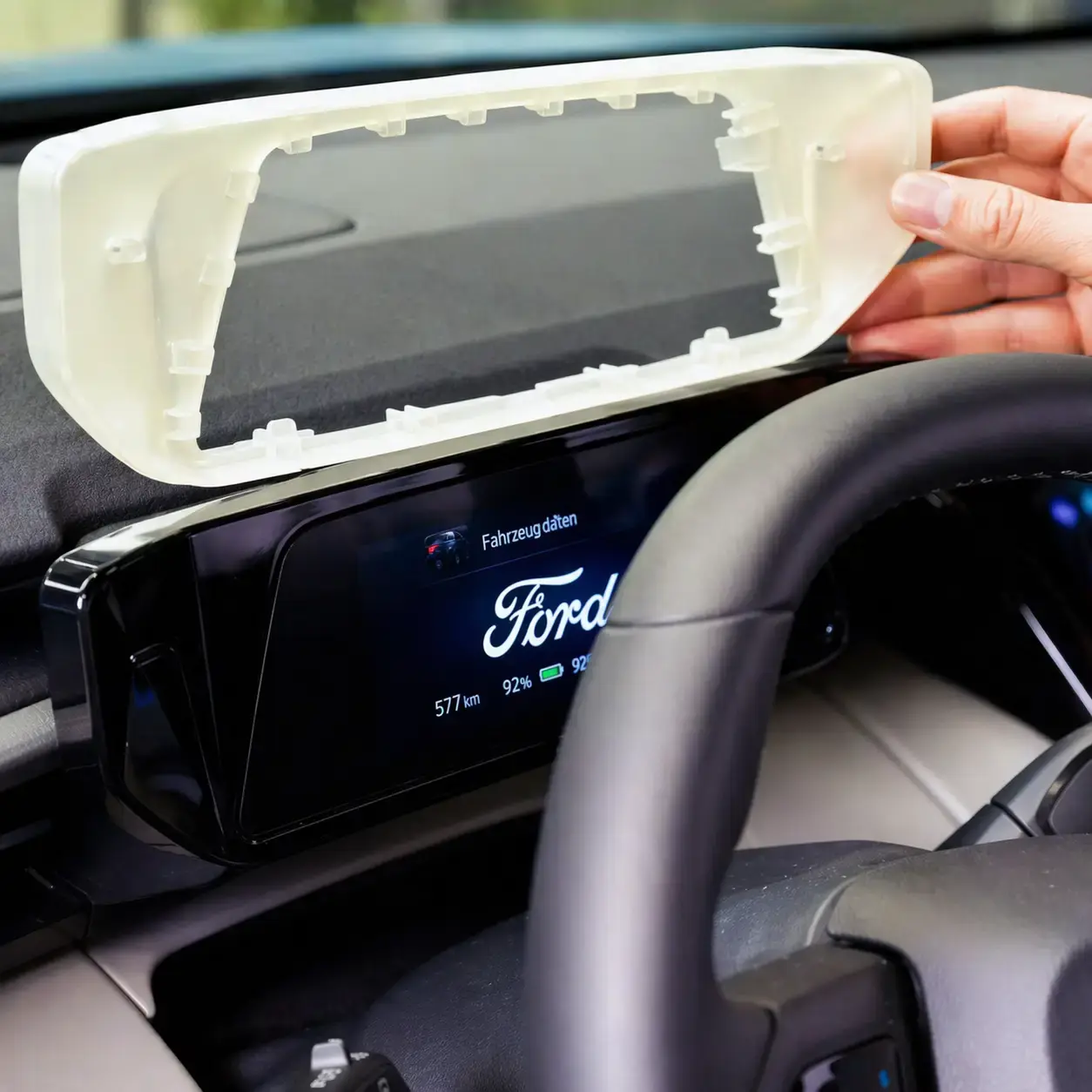

Im Projekt des Ford Explorer — dem ersten elektrischen Ford-Fahrzeug für den europäischen Markt — nutzte das Team den SLA-Druck zur Validierung des Designs von Außen- und Innenkomponenten, darunter die Spiegelkappe. Insbesondere ermöglichte die Form 3L die Herstellung maßstabsgetreuer Teile in einem einzigen Stück mit einem Oberflächenfinish, das auch für abschließende Design-Reviews geeignet ist.
Für die Ladeanschlussabdeckung — eine komplexe mechanische Baugruppe mit beweglichen Teilen — entschied sich das Team für den SLS-Druck mit der Fuse 1+ 30W und PA 12 Nylon. Die Entscheidung hing von zwei Faktoren ab: einerseits der Notwendigkeit, Geometrien herzustellen, die bei einer begrenzten Anzahl von Mustern durch Fräsen oder Spritzguss schwer zu erreichen wären; andererseits der Anforderung, physikalische Tests zum Verhalten der Mechanismen durchzuführen.
Der wirtschaftliche Nutzen war konkret und messbar: Dank der internen additiven Fertigung reduzierte sich die Zeit für die Herstellung von Spritzgusseinsätzen von den für Outsourcing typischen 2–3 Monaten auf nur 2–3 Wochen. Wie Sandro Piroddi, Leiter des Rapid Technology Centers bei Ford, erklärte:
„Wenn wir die additive Fertigung in diesem Moment nicht zur Verfügung hätten, wären wir nicht in der Lage, mit dem Wettbewerb mitzuhalten, noch so schnell zu sein."
SLA ist nicht die richtige Antwort für jede Anwendung. Ein seriöser technischer Leitfaden muss dies anerkennen.
Verwenden Sie SLA wenn:
Ziehen Sie FDM oder SLS in Betracht wenn:
Die praktische Regel ist einfach: Wenn das Bauteil wie das Endprodukt aussehen, sich verhalten und getestet werden muss, fällt die Wahl auf SLA oder SLS. Wenn hingegen ein volumetrisches Mock-up hauptsächlich zur Überprüfung der Abmessungen benötigt wird, ist FDM in der Regel ausreichend und kostengünstiger, besonders für große Teile.
Jeder Verzugstag hat einen Preis: falsche Toleranzen, neu zu fertigende Prototypen, aufgeschobene Entscheidungen.
Laden Sie jetzt Ihre STL- oder STEP-Datei hoch und entdecken Sie den Weerg-Preis für den SLA-Druck — mit 50% Rabatt gültig bis zum 10. Mai 2026.
Datei hochladen und den –50%-Preis in Echtzeit entdecken
Keine Registrierung erforderlich. Angebot in weniger als 30 Sekunden. Lieferung in 3 Werktagen.
Die Unterschiede zwischen SLA und FDM hinsichtlich der Maßtoleranzen sind deutlich und wirken sich direkt auf die erreichbare Präzision bei Prototypen und funktionalen Bauteilen aus.
SLA (Stereolithografie)
FDM (Schmelzschichtung)
Zusammenfassend ist SLA für Bauteile mit Features unter 0,5 mm oder mit kritischen Toleranzen unter ±0,1 mm in der Praxis die einzige praktikable Desktop-Technologie. FDM bleibt für größere Geometrien mit weniger strengen Präzisionsanforderungen geeignet.
Verwenden Sie den SLA-Druck, wenn die Funktion des Bauteils Leistungen erfordert, die FDM nicht zuverlässig gewährleisten kann:
Umgekehrt bleibt FDM eine sinnvolle Wahl, wenn vor allem große Abmessungen, niedrige Kosten und unkritische Toleranzen im Vordergrund stehen. In diesen Fällen sind die geringere Präzision und die inhärenten Prozesseinschränkungen angesichts der wirtschaftlichen und skalierungsbezogenen Vorteile akzeptabel.
Ja, der SLA-Druck ist für die Herstellung von Endverbrauchsteilen geeignet, sofern das richtige Harz entsprechend den Anwendungsanforderungen ausgewählt wird. Heute sind fortschrittliche Formulierungen verfügbar, die ein breites Spektrum an technischen Anforderungen abdecken:
Dank dieser Eigenschaften nutzen viele Unternehmen SLA nicht nur für die Prototypenentwicklung, sondern auch für die Endproduktion in kleinen und mittleren Stückzahlen, typischerweise zwischen 10 und 1.000 Teilen. Die Anwendungen reichen von der Zahnmedizin bis zur Luft- und Raumfahrt, insbesondere wenn Präzision, hohe Oberflächengüte und spezifische funktionale Eigenschaften gefordert sind.
7 minuutin luku
Weerg staff: Apr 28, 2026
Wenn Sie als Ingenieur vor der Wahl zwischen SLA und FDM stehen, vermeiden Sie Vergleiche, die auf Meinungen basieren. Dieser Leitfaden stützt sich...
4 minuutin luku
Weerg staff: Apr 21, 2026
Wenn Sie an SLA-Harz denken, stellen Sie sich wahrscheinlich kleine transluzente Modelle, ästhetische Prototypen oder Ausstellungsminiaturenvor. Das...
5 minuutin luku
Weerg staff: Apr 14, 2026
Die Galvanisierung eines SLA-Harzdrucks verdreifacht seine Bruchlast, vervierfacht seine Steifigkeit und verbessert die Biegesteifigkeit um fast das...
