Isotropía y anisotropía en los materiales

La orientación mecánica de los materiales es un factor crítico en el diseño de componentes para impresión 3D y mecanizado CNC. La distinción entre comportamiento isotrópico y anisotrópico influye directamente en el rendimiento estructural, la fiabilidad y los costes.

Definiciones y características

Materiales isótropos: propiedades uniformes

¿Qué significa isotrópico?

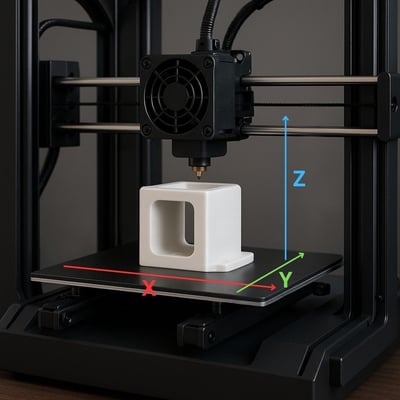

Un material isótropo presenta propiedades mecánicas constantes independientemente de la dirección de la carga aplicada. La resistencia, la rigidez y la deformación permanecen invariables a lo largo de los ejes X, Y y Z.

Ventajas operativas:

• Cálculos estructurales simplificados

• Previsibilidad del rendimiento

• Coeficientes de seguridad uniformes

• Independencia de la orientación de la carga

Ejemplos comunes de materiales isótropos:

• Aleaciones metálicas (Al 6061-T6, AISI 316L, Ti-6Al-4V)

• Aceros (C45, 42CrMo4, inoxidables)

• Polímeros macizos (PC, PEEK, POM)

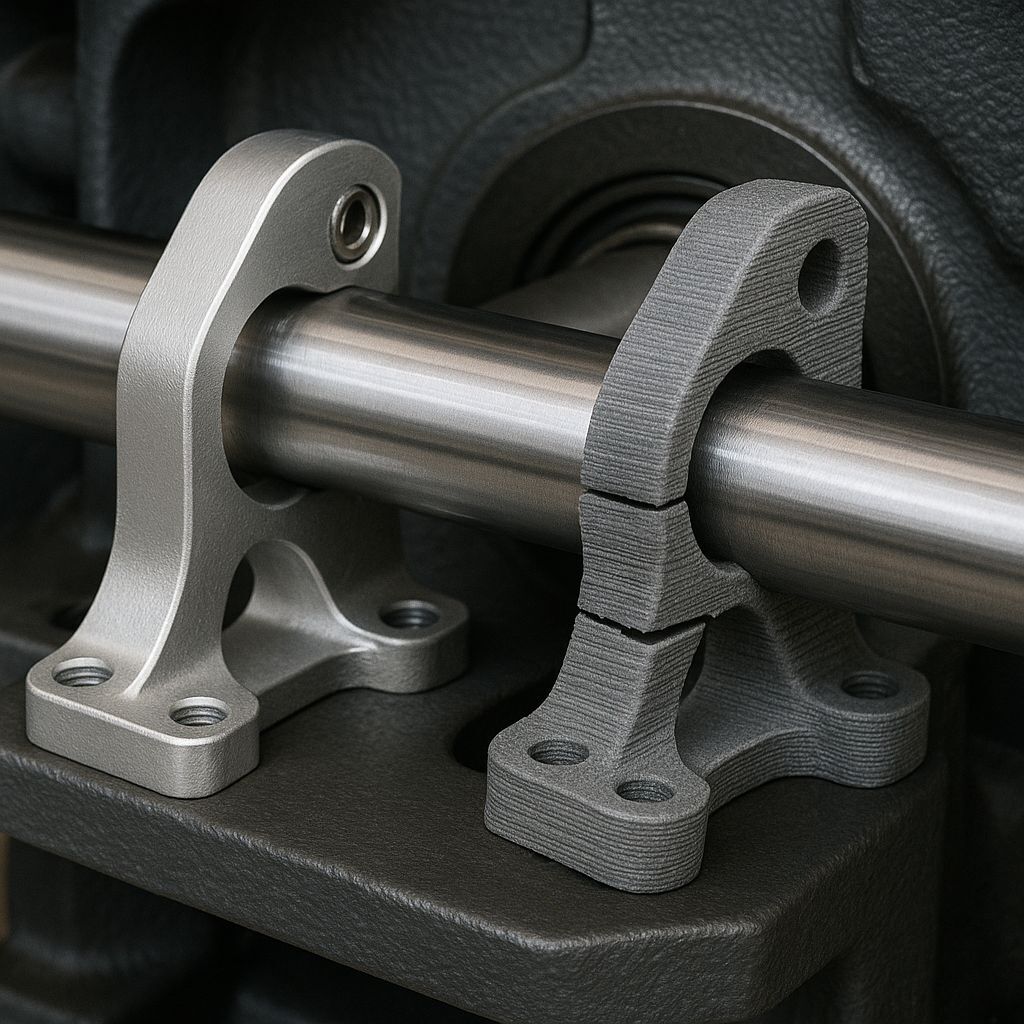

Materiales anisótropos: Propiedades Dependientes de la Dirección

¿Qué es la anisotropía?
Un material anisótropo muestra variaciones significativas de sus propiedades según la dirección de la carga. Las relaciones de resistencia pueden variar de 1:0,3 a 1:0,8 según el proceso.

Características principales:

• Matriz de rigidez compleja

• Resistencia dependiente de la dirección

• Necesidad de análisis tensorial

• Potencial de optimización peso/rendimiento

Ejemplos de materiales anisótropos:

• Composites reforzados con fibra (CFRP, GFRP)

• Piezas FDM estratificadas

• Materiales naturales (madera, bambú)

Comportamiento mecánico en impresión 3D

FDM: anisotropía controlada

• Plano XY: resistencia 80-100% del valor nominal
• Eje Z: resistencia 60-80% → punto crítico
• Parámetros clave: altura de capa 0,15-0,3 mm, temperatura +10 °C, orientación ±45°.

MSLA/DPL: casi isotropía

• Relación XY:Z ≈ 1:0,9
• Mejor resolución superficial
• Propiedades mecánicas más uniformes


SLS: isotropía avanzada

• Fusión uniforme del material
• Propiedades comparables a piezas macizas

• Excelente equilibrio para fabricación aditiva

Mecanizado CNC: CONSERVACIÓN DE LA ISOTROPÍA

El mecanizado por arranque de viruta mantiene las propiedades isotrópicas del material de partida. El fresado y el torneado no alteran la distribución de propiedades.

Ventajas del CNC:

• Conservación de las propiedades originales

• Alta precisión dimensional (±0,05–0,1 mm)

• Acabado superficial controlado (Ra 0,8–3,2 µm)

• Gran repetibilidad del proceso

Materiales óptimos:

• Aluminio 6061-T6 → mecanizabilidad y ligereza

• Acero C45 → versatilidad y costes contenidos

• PEEK → resistencia térmica y química

Criterios de selección

Cargas multiaxiales:

• Isótropos = seguridad uniforme y cálculos simplificados

• Análisis de von Mises aplicable

Cargas direccionales:

• Anisótropos = optimización peso/rendimiento

• Posible reducción de peso del 20–40%

Costes de desarrollo:

• Isótropos → diseño estándar, ensayos sencillos

• Anisótropos → FEM avanzada, caracterización completa

Costes de producción:

• CNC → costes horarios pero precisión garantizada

• Impresión 3D → costes en función del volumen, geometrías complejas

• Series → punto de equilibrio típico 50–100 piezas

Aplicaciones POR SECTOR

• Aeroespacial → soportes estructurales en Al 7075, componentes en PEEK, prototipos en resina

• Automoción → soportes de motor isótropos, cubiertas ABS-CF, utillajes de aluminio

• Médico/Odontológico → prótesis de titanio, instrumentos en inox 316L, modelos anatómicos en resina biocompatible.

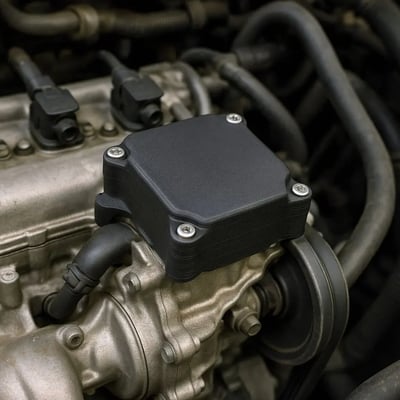

Piezas de policarbonato realizadas mediante impresión 3D FDM: un material resistente y casi isótropo, adecuado para componentes funcionales sometidos a cargas en varias direcciones, como piezas de motor.

Control de calidad

Ensayos isotrópicos:

• Tracción (ISO 527), flexión (ISO 178), impacto (ISO 179)

Ensayos anisotrópicos:

• Tracción multidireccional, corte interlaminar, fatiga multiaxial

Tolerancias típicas:

• CNC: ±0,05–0,1 mm

• FDM: ±0,2–0,3 mm

• Resina: ±0,1–0,15 mm

• SLS: ±0,15–0,2 mm

Tendencias futuras

• Materiales híbridos con zonas isótropas/anisótropas

• Impresión multimaterial y post-procesado térmico

• Tratamientos superficiales selectivos

• Optimización topológica integrada

• Conclusiones técnicas

CONCLUSIONES TÉCNICAS

Comprender la diferencia entre materiales isótropos y anisótropos es fundamental para:

• Optimizar el diseño en función de las cargas reales

• Seleccionar el material más eficiente en costes y prestaciones

• Reducir riesgos de fallo prematuro

• Garantizar calidad y fiabilidad productiva

Cada proyecto requiere un análisis específico de rendimiento, costes y riesgos.
