Reverse Engineering: Come Ricostruire e Migliorare un Prodotto

Il reverse engineering è una pratica sempre più diffusa nell’industria moderna, nella progettazione meccanica e nella manifattura digitale.
Consente di ricostruire il modello digitale di un oggetto fisico, anche quando non esistono più disegni, file CAD o documentazione tecnica.

Grazie all’evoluzione di scanner 3D, software CAD e tecnologie di produzione come CNC e stampa 3D, il reverse engineering è oggi uno strumento strategico per riparare, migliorare, riprodurre o ottimizzare componenti esistenti.

• Cos’è il reverse engineering
• A cosa serve il reverse engineering
• Come funziona il reverse engineering
• Tecnologie utilizzate nel reverse engineering
• Reverse engineering e stampa 3D
• Reverse engineering e lavorazioni CNC
• Settori di applicazione del reverse engineering
• Vantaggi del reverse engineering
• Limiti e aspetti da considerare
• Conclusioni

Cos’è il reverse engineering?

Il reverse engineering (ingegneria inversa) è il processo che permette di partire da un oggetto reale per risalire al suo modello digitale, alla geometria, ai materiali e alle caratteristiche funzionali.

In pratica è l’opposto della progettazione tradizionale:

• progettazione classica: CAD → pezzo fisico

• reverse engineering: pezzo fisico → CAD


Il risultato finale è un file 3D modificabile, pronto per:

• ristampa 3D
• lavorazione CNC
• analisi FEM/CFD
• miglioramento del design

A cosa serve il reverse engineering?

Il reverse engineering viene utilizzato in molti contesti pratici:

• ricostruire pezzi fuori produzione

• riparare componenti danneggiati

• replicare parti senza disegni originali

• migliorare o alleggerire un componente esistente

• adattare un pezzo a nuove esigenze

• verificare tolleranze e deformazioni

• analizzare prodotti della concorrenza


È molto comune in settori dove il fermo macchina ha costi elevati o dove i ricambi non sono più disponibili.

Come funziona il reverse engineering?

Il processo segue generalmente alcune fasi standard.

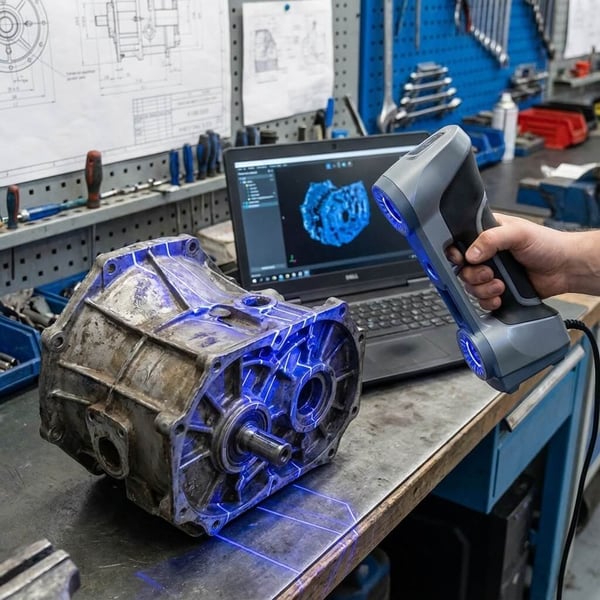

1. Acquisizione della geometria

L’oggetto viene digitalizzato tramite:

• scanner 3D (laser o luce strutturata)
• tomografia (CT scan) per parti interne
• misurazioni manuali (calibri, CMM) per geometrie semplici

2. Creazione della mesh

Dalla scansione si ottiene una mesh (nuvola di punti o superficie triangolare).

3. Pulizia e ottimizzazione

La mesh viene:

• ripulita da rumore
• chiusa
• semplificata
• corretta nelle zone critiche

4. Ricostruzione CAD

Il modello viene trasformato in un CAD parametrico (solidi e superfici), modificabile e utilizzabile in produzione.

5. Produzione o miglioramento

Il file CAD finale può essere:

• stampato in 3D
• lavorato a CNC
• ottimizzato strutturalmente
• adattato a nuovi materiali

Tecnologie utilizzate nel reverse engineering

Scanner 3D

• laser scanner → alta precisione
• luce strutturata → ottimo compromesso qualità/velocità
• scanner portatili → ideali per pezzi grandi o in situ

Software

• software di elaborazione mesh
• CAD parametrici
• strumenti per superfici complesse

Produzione

• stampa 3D (FDM, MJF, SLS, SLA)
• lavorazione CNC
• produzione ibrida

Reverse engineering e stampa 3D

La stampa 3D è uno dei principali alleati del reverse engineering.

Vantaggi principali:

• produzione rapida del pezzo ricostruito
• nessuna necessità di stampi
• possibilità di usare materiali diversi dall’originale
• facile iterazione e correzione

È ideale per:

• ricambi custom
• prototipi funzionali
• parti obsolete
• adattatori e supporti su misura

Reverse engineering e lavorazioni CNC

Quando servono:

• tolleranze strette

• materiali metallici

• resistenza meccanica elevata


il reverse engineering viene spesso combinato con la fresatura o tornitura CNC.

Il modello ricostruito viene adattato:

• alle strategie di lavorazione
• alle tolleranze richieste
• al materiale finale

In quali settori si usa il reverse engineering?

Il reverse engineering è trasversale a moltissimi ambiti.

Industria e manutenzione

• ricambi non più disponibili
• parti di macchinari storici

Automotive e motorsport

• componenti custom
• restauro veicoli
• miglioramento prestazioni

Aerospazio

• verifica componenti
• adattamenti strutturali

Medicale

• protesi personalizzate
• dispositivi su misura

Design e beni culturali

• restauro
• riproduzioni fedeli

Vantaggi del reverse engineering

• riduce tempi e costi
• evita il rifacimento completo del progetto
• consente miglioramenti mirati
• permette la digitalizzazione di oggetti fisici
• aumenta la flessibilità produttiva
• abilita la produzione on-demand

Limiti e considerazioni

Non sempre il reverse engineering è immediato:

• geometrie molto complesse richiedono tempo
• parti deformate possono falsare le misure
• servono competenze CAD avanzate
• la qualità finale dipende dalla scansione iniziale

Inoltre, va sempre valutato l’aspetto legale e brevettuale quando si replica un prodotto esistente.

Conclusioni

Il reverse engineering è oggi uno strumento fondamentale per la manifattura moderna, soprattutto se integrato con stampa 3D e lavorazioni CNC.
Permette di trasformare un oggetto fisico in un asset digitale, migliorabile e riproducibile, riducendo costi, tempi e dipendenza dai fornitori originali.

Che si tratti di un ricambio industriale, di un componente custom o di un progetto di restauro, il reverse engineering apre la strada a una produzione più flessibile, sostenibile e intelligente.
