9 minute gelesen
Weerg staff
:
Sept. 30, 2026

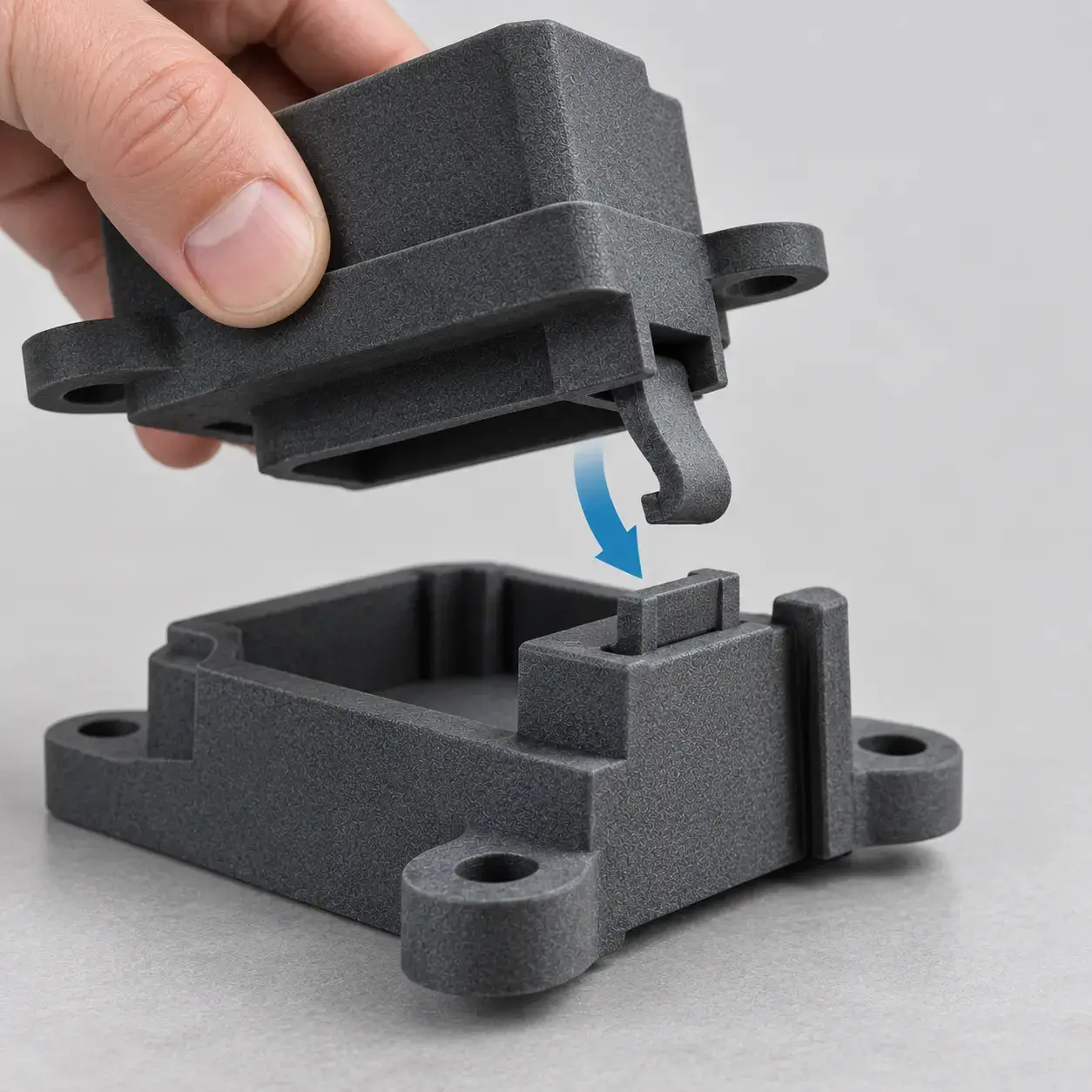

Einer der am wenigsten genutzten Vorteile des 3D-Drucks ist die Möglichkeit, Schrauben, Kleber und andere Befestigungselemente zu eliminieren, indem man die Montage direkt in die Geometrie des Teils integriert. Steckverbindungsteile wie Snap-Fits, Schnappverbindungen, Schwalbenschwanzverbindungen und Filmscharniere ermöglichen es, Komponenten ohne Beschläge zusammenzusetzen, zu schließen und zu verbinden und so Kosten, Montagezeiten und Teileanzahl zu reduzieren.
Doch eine wirksame Steckverbindung entsteht nicht zufällig: sie hängt von korrekt konstruierten Spielen, von der Materialwahl, von der Druckausrichtung und vom Verständnis des Verhaltens des Polymers während der Biegung ab. Ein Unterschied von nur 0,1 mm kann einen Clip, der perfekt einschnappt, von einem trennen, der beim ersten Zusammenbau bricht.
Dieser Leitfaden erklärt, wie man zuverlässige Steckverbindungsteile im 3D-Druck mit MJF- und FDM-Technologien konstruiert, und veranschaulicht die praktischen Regeln für Geometrien, Spiele, Materialien und die am meisten verwendeten Verbindungsarten.
Steckverbindungen nutzen einen der Hauptvorteile der additiven Fertigung: die geometrische Freiheit ohne zusätzliche Kosten. Einen Clip oder ein Scharnier in die Geometrie zu integrieren erhöht die Druckkosten nicht, da beim MJF die Komplexität keinen Einfluss auf den Preis hat, ermöglicht es aber, zu eliminieren:
Die häufigsten Anwendungsfälle sind:
Es gibt verschiedene Familien von Steckverbindungen, jede für eine spezifische Funktion geeignet.
Es ist die häufigste Typologie: ein flexibler Haken, der sich während des Einführens verformt und in seinen Sitz einschnappt, sobald die korrekte Position erreicht ist. Der klassische Fall ist ein L-förmiger Clip mit einer Lasche, die sich hinter einer Kante einhakt.
Er ist für Deckelverschlüsse, das Einhaken von Covern und die Befestigung von Paneelen geeignet. Er ist einfach zu konstruieren, vorhersehbar und wieder öffenbar. Für die meisten Anwendungen ist es der Snap-Fit-Typ, von dem man ausgeht.
Er besteht aus einem Ring oder Kragen, der in eine kreisförmige Nut einschnappt. Ein typisches Beispiel ist der Verschluss, der sich am Hals eines Behälters einhakt, oder eine zylindrische Komponente, die in ihren Sitz einschnappt. Die Verformung verteilt sich entlang des gesamten Umfangs.
Er ist für Verschlüsse, zylindrische Verbindungen und Druckverschlüsse geeignet. Er bietet eine gute radiale Dichtigkeit und ist auch bei Vorhandensein von Vibrationen angezeigt.
Er verwendet ein Element, das sich dreht, um sich ein- oder auszuhaken, indem es die Torsionsverformung eines Stabs nutzt. Er ist weniger verbreitet, aber nützlich in mit einem Finger betätigbaren Schnelllösemechanismen.
Sie wird aus zwei komplementären Profilen gebildet, die ineinander gleiten und sich in der Richtung senkrecht zum Gleiten blockieren. Sie schnappt nicht in Position ein, sondern wird seitlich eingeführt. Sie ist ideal für Verbindungen, die der Zugkraft standhalten müssen und dabei die Demontage in einer einzigen Richtung ermöglichen.
Sie ist für Führungen, modulare Verbindungen, Schiebemontagen und Baugruppen geeignet, die der Zugkraft standhalten müssen und dabei demontierbar bleiben.
Es ist eine dünne, flexible Zone, die zwei starre Teile verbindet und ihre wiederholte Rotation ermöglicht. Es wird in einem einzigen Stück gedruckt. Typische Beispiele sind Boxen mit gelenkigem Deckel, Klammer-Clips und Flip-Top-Verschlüsse.
Es erfordert Materialien mit hoher Ermüdungsbeständigkeit wie PP und PA11 und eine sorgfältige Konstruktion der Stärke des Scharniers.
Zwei Teile werden mit Übermaß dimensioniert (eines ergibt sich etwas größer als sein Sitz) und bleiben durch Reibung verbunden, sobald sie zusammengezwungen werden. Es ist kein Haken vorhanden: die Haltekraft leitet sich aus der elastischen Verformung der Komponenten ab.
Sie ist für Bolzen, Löcher, Buchsen, Wellen und permanente oder semipermanente Passungen geeignet. Das grundlegende Element ist das korrekte Übermaß, das vom Material und von den Toleranzen des Druckprozesses abhängt.
Das Spiel (Clearance), das heißt der Freiraum oder das Übermaß zwischen den Teilen, die zusammenpassen, ist einer der kritischsten Parameter. Ein übermäßiges Spiel macht die Steckverbindung instabil oder unwirksam, während ein unzureichendes Spiel den Zusammenbau verhindern oder den Bruch der Teile verursachen kann. Der korrekte Wert hängt von der Drucktechnologie und der Art der Passung ab.
Für Teile, die zusammengesetzt und demontiert werden oder aufeinander gleiten müssen, ist ein positives Spiel vorzusehen:
Diese Werte sind für Passungen mit einem gewissen Spiel angezeigt, wie Deckel, Cover und bewegliche Teile. Für präzisere Passungen, die sich trennen, aber wenig Spiel haben müssen, kann man beim MJF bis auf 0,2 mm heruntergehen, wobei man das Ergebnis mit einem Prototyp überprüft.
Für Teile, die durch Reibung verbunden bleiben müssen, braucht es ein Übermaß, also ein Teil (männlich) etwas größer als sein Sitz:
Das korrekte Übermaß hängt stark von der Geometrie ab. Dünne Wände verformen sich stärker und tolerieren höhere Übermaße, während dicke und steife Wände niedrigere Werte erfordern, um Brüche zu vermeiden.
Die angegebenen Werte sind ein Ausgangspunkt, keine Garantie. Das optimale Spiel hängt von der Geometrie, der Druckausrichtung, dem Material und den Abmessungen der Passung ab. Eine wirksame Praxis besteht darin, mehrere Varianten mit unterschiedlichen Spielen zu drucken, zum Beispiel 0,2, 0,3 und 0,4 mm, und diejenige zu wählen, die am besten funktioniert, bevor man das Projekt fertigstellt. Ein einfacher Test kann Fehler bei der gesamten Produktion verhindern.
Der Kragarm-Snap-Fit ist der am meisten verwendete, aber auch einer der am heikelsten zu dimensionierenden. Seine Zuverlässigkeit hängt von wenigen grundlegenden geometrischen Regeln ab.
Während des Einführens biegt sich der Haken. Die maximale Verformung, die er ohne zu brechen oder nachzugeben ertragen kann, hängt vom Material ab: ein PA11 mit einer Dehnung von 27,5% toleriert viel größere Biegungen als ein PEEK CF mit einer Dehnung von 3,9%. Wenn der Haken die Grenze des Materials überschreitet, kann er bereits während der ersten Zusammenbauten brechen.
Faustregel: halten Sie die Verformung des Hakens zwischen 50% und 70% der Bruchdehnung des Materials, um einen Sicherheitsspielraum zu bewahren und wiederholten Zyklen standzuhalten.
Beim FDM ist die Ausrichtung des Hakens im Verhältnis zu den Schichten grundlegend. Wenn der Arm des Snap-Fits ungünstig angeordnet ist, kann die Biegung die Z-Richtung beanspruchen und einen Bruch entlang der Ablagelinien verursachen. Es ist daher vorzuziehen, die Komponente so auszurichten, dass sich der Haken in der XY-Ebene biegt, wo die mechanische Festigkeit größer ist.
Beim MJF ist diese Grenze dank der nahezu isotropen Eigenschaften weniger ausgeprägt, obwohl die Ausrichtung dennoch die Ermüdungsbeständigkeit beeinflussen kann.
Die Materialwahl ist bei den Steckverbindungen entscheidend, weil ihr Funktionieren vor allem von der Flexibilität und der Ermüdungsbeständigkeit des Polymers abhängt.
| Material | Technologie | Für Steckverbindungen geeignet? | Anmerkungen |
|---|---|---|---|
| PA11 Gen 2 | MJF | Ideal | Dehnung von 27,5% und ausgezeichnete Ermüdungsbeständigkeit. Besonders angezeigt für Snap-Fits und Filmscharniere, die wiederholten Zyklen ausgesetzt sind |
| PA12 | MJF | Ausgezeichnet | Dehnung von 20% und gute Flexibilität. Eine vielseitige Lösung für die meisten Steckverbindungen |
| PP (Polypropylen) | FDM | Ideal für Scharniere | Hohe Ermüdungsbeständigkeit bei der Biegung, besonders für Filmscharniere geeignet |
| ABS | FDM | Gut | Gute Zähigkeit, für Snap-Fits geeignet, die einer moderaten Anzahl von Zyklen ausgesetzt sind |
| TPU | FDM | Für flexible Steckverbindungen | Elastomer, für Steckverbindungen mit großen Verformungen, Verschlüsse und elastische Verschlüsse geeignet |
| PEEK | FDM | Mit Vorsicht | Steif, mit einer Dehnung von 9,1%. Snap-Fits sind möglich, erfordern aber begrenzte Verformungen |
| ECOtech | FDM | Nicht empfohlen | Steif, mit einer Dehnung von 2,8%. Wenig für Elemente geeignet, die wiederholten Biegungen ausgesetzt sind |
Zusammengefasst: das PA11 ist besonders für Snap-Fits und Scharniere angezeigt, die wiederholten Zyklen ausgesetzt sind, während das PA12 eine vielseitige Lösung für viele Arten von Steckverbindungen darstellt. Das PP ist ideal für die Filmscharniere und das TPU für Elemente, die sich stark verformen müssen. Die mit Faser verstärkten Materialien, wie PEEK CF und PPS CF, sind hingegen wenig für flexible Elemente geeignet: ihre hohe Steifigkeit, vorteilhaft in strukturellen Anwendungen, begrenzt die von den Steckverbindungen geforderte Verformung.
Das Filmscharnier (Living Hinge) ist eine dünne, flexible Zone, die zwei starre Teile verbindet und wiederholte Öffnungen ermöglicht. Es wird in einem einzigen Stück gedruckt und kann, wenn es korrekt konstruiert ist, einer hohen Anzahl von Zyklen standhalten.
Ein gut konstruiertes Filmscharnier aus PP kann einer sehr hohen Anzahl von Zyklen standhalten. Nicht korrekte Stärke, Verrundungen und Ausrichtung können hingegen seine Lebensdauer drastisch reduzieren.
Die häufigsten Fehler bei der Konstruktion von Steckverbindungsteilen sind:
Scharfe Kante an der Basis des Hakens. Sie konzentriert die Spannungen und erhöht das Bruchrisiko. Es ist immer vorzuziehen, eine großzügige Verrundung an der Basis des Snap-Fits vorzusehen.
Von einem anderen Prozess kopiertes Spiel. Die im Spritzguss verwendeten Spiele sind nicht direkt auf den 3D-Druck anwendbar. Jede Technologie erfordert spezifische Werte.
Zu steifes Material. Materialien wie PEEK CF oder ECOtech sind wenig für Elemente angezeigt, die sich wiederholt biegen müssen. Für die Snap-Fits sind duktilere Materialien vorzuziehen.
Beim FDM ignorierte Druckausrichtung. Eine ungünstige Ausrichtung kann die Z-Richtung belasten und die Trennung zwischen den Schichten verursachen. Die Biegung sollte vorzugsweise in der XY-Ebene erfolgen.
Kein Prototyp. Die Spiele und das Verhalten der Steckverbindung müssen am realen Teil überprüft werden, bevor die Produktion begonnen wird.
Übermäßige Verformung des Hakens. Eine Biegung, die größer ist als die vom Material tolerierte, kann permanente Verformungen oder Brüche verursachen. Es ist daher wichtig, den Haken in Abhängigkeit von den Eigenschaften des Polymers zu dimensionieren.
Zu dickes Filmscharnier oder mit scharfen Kanten. Eine übermäßige Stärke begrenzt die Biegung, während unzureichende Verrundungen die Spannungen konzentrieren und die Lebensdauer reduzieren.
Die Steckverbindungsteile sind eines der wirksamsten Werkzeuge in der Konstruktion für den 3D-Druck: sie eliminieren Befestigungselemente, reduzieren die Montagezeiten und nutzen die geometrische Freiheit der additiven Fertigung. Ihre Zuverlässigkeit hängt jedoch von einigen grundlegenden Faktoren ab: dem Prozess angemessene Spiele, duktile Materialien, Geometrien ohne scharfe Kanten, korrekte Druckausrichtung und Prototypisierung.
Das PA11 und das PA12 im MJF sind ausgezeichnete Lösungen für Snap-Fits und flexible Komponenten dank der Kombination aus Duktilität, Ermüdungsbeständigkeit und relativ gleichmäßigen mechanischen Eigenschaften. Mit einer korrekten Konstruktion und einem Verifizierungsprototyp kann eine 3D-gedruckte Steckverbindung ein zuverlässiges Funktionieren für zahlreiche Zyklen gewährleisten, ohne Schrauben oder andere Befestigungselemente.
Haben Sie ein Projekt mit Steckverbindungsteilen, die in 3D zu drucken sind?
Laden Sie Ihre Datei hoch und erhalten Sie ein Angebot
Für bewegliche Passungen, also Teile, die sich zusammensetzen und trennen müssen, verwenden Sie 0,3 oder 0,4 mm beim MJF und 0,4 oder 0,5 mm beim FDM. Für die Press-Fits, die sich durch Reibung in Position halten, ziehen Sie ein Übermaß von 0,05 oder 0,15 mm beim MJF und 0,1 oder 0,2 mm beim FDM in Betracht. Es sind Ausgangswerte: das optimale Spiel hängt von der Geometrie, der Ausrichtung und den Abmessungen der Passung ab. Bevor Sie das Projekt fertigstellen, überprüfen Sie stets mehrere Varianten mit einem Prototyp.
Das PA11 Gen 2 im MJF ist dank der guten Ermüdungsbeständigkeit und der Bruchdehnung von 27,5% besonders für Snap-Fits angezeigt, die wiederholten Zyklen ausgesetzt sind.
Die häufigsten Ursachen sind eine scharfe Kante an der Basis des Hakens, ein zu steifes Material, eine übermäßige Verformung oder, beim FDM, eine ungünstige Ausrichtung der Schichten. Um das Bruchrisiko zu reduzieren, fügen Sie eine großzügige Verrundung an der Basis hinzu, wählen Sie ein duktiles Material wie PA11 oder PA12, begrenzen Sie die geforderte Biegung und überprüfen Sie die Druckausrichtung.
Das hängt von der Öffnungshäufigkeit und den Lasten ab. Für einen gelegentlich geöffneten und wenig beanspruchten Deckel ermöglichen die Snap-Fits einen schnellen Verschluss ohne Beschläge. Wenn hingegen die Öffnung sehr häufig ist oder ein unter Last widerstandsfähiger Verschluss benötigt wird, auch bei Vorhandensein einer Dichtung, bieten die Schrauben mit Gewindeeinsätzen eine größere Sicherheit. Es ist auch möglich, die beiden Lösungen zu kombinieren, indem man die Snap-Fits für die schnelle Positionierung und ein oder zwei Schrauben für die Befestigung verwendet.
