Die autonome Logistik ist einer der am schnellsten wachsenden Industriesektoren: AGV, AMR, Roboter für die letzte Meile und Drohnen erfordern zahlreiche personalisierte technische Komponenten, die im Katalog schwer zu finden sind, wie Ladefächer, Verkleidungen, Sensorhalterungen und optimierte strukturelle Rahmen.
Der industrielle 3D-Druck ermöglicht es, sie rasch zu entwickeln, unter Verwendung leichter und widerstandsfähiger Materialien und mit einer Produktion von einem einzelnen Stück bis zu Tausenden von Einheiten ohne Formen.
Dieser Leitfaden vertieft die gängigsten Komponenten, das Verhältnis zwischen Gewicht und Ladekapazität, die am besten geeigneten Materialien und den Produktionsprozess für autonome Logistiksysteme.
Der Markt der auf die Logistik angewandten autonomen Mobilität gliedert sich in vier Hauptszenarien, jedes mit spezifischen Anforderungen an die Komponenten.
Die fahrerlosen Transportfahrzeuge (AGV) und die autonomen mobilen Roboter (AMR) operieren in Lagern, Produktionsstätten und Distributionszentren. Die AGV folgen vordefinierten Wegen, während die AMR dank Sensoren und KI autonom navigieren und Waren zwischen Arbeitsstationen, Regalen und Versandbereichen transportieren. Die Volumina wachsen rasch: ein einzelnes Lager kann Dutzende oder Hunderte von Einheiten beherbergen.
Die autonomen Zustellroboter befahren Gehwege und Fußgängerzonen, um Pakete, Lebensmittel und Medikamente zuzustellen. Sie operieren in urbanen Kontexten mit strengen Beschränkungen bei Gewicht, Abmessung, Beständigkeit gegen Witterungseinflüsse und Sicherheit.
Die Drohnen für die Luftlieferung transportieren Lasten von wenigen Hundert Gramm bis zu mehreren Kilo über Distanzen von einigen Hundert Metern bis zu Dutzenden von Kilometern. Jedes der Nutzlast entzogene Gramm reduziert die Reichweite: das Verhältnis zwischen Gewicht und Kapazität ist daher die wichtigste Konstruktionsbeschränkung.
Autonome Systeme für spezifische Umgebungen: Kühllager (Temperaturen bis −30 °C), pharmazeutische Reinräume, ATEX-Umgebungen, Automotive-Montagelinien. Jede Umgebung stellt zusätzliche Anforderungen an Temperatur, Hygiene oder Sicherheit an die Komponenten des Fahrzeugs.
Das Ladefach ist das funktionale Herz jedes Logistiksystems: es muss die Nutzlast aufnehmen und schützen, sich in den Rahmen integrieren und so wenig wie möglich wiegen. Der 3D-Druck ermöglicht es, zu realisieren:
Die äußeren Verkleidungen definieren die Identität des Fahrzeugs und beeinflussen seine Aerodynamik, bei den Drohnen, und den Schutz vor Witterungseinflüssen, bei den Bodenrobotern. Zu den Hauptkomponenten:
Die Sensorik ermöglicht dem Fahrzeug, autonom zu navigieren, und umfasst LiDAR, Stereokameras, Radar, Ultraschall, RTK-GPS und IMU. Jeder Sensor erfordert eine spezifische mechanische Halterung:
Die Bordelektronik, von den Navigationscomputern bis zu den BMS, Motorcontrollern und Funkmodulen, erfordert dedizierte Aufnahmen:
Bei den Bodenrobotern sind auch die Mobilitätskomponenten oft personalisiert:
In der autonomen Mobilität ist das Gewicht des Fahrzeugs eine grundlegende Konstruktionsbeschränkung.
Eine Lieferdrohne hat ein maximales Startgewicht, oder MTOW, das durch den Antrieb und die erforderliche Reichweite definiert wird. Jedes der Struktur zugedachte Gramm wird der Nutzlast oder der Reichweite entzogen.

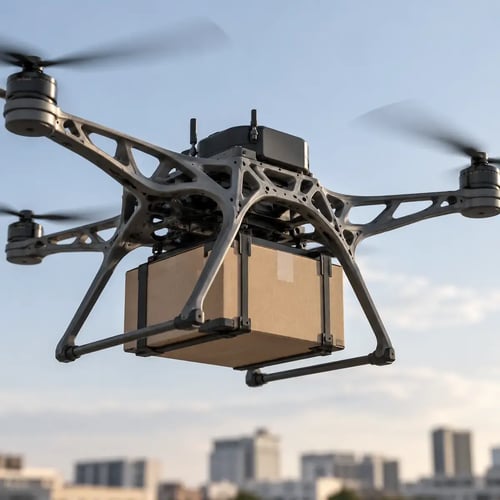

Eine Drohne von 5 kg MTOW mit Struktur und Verkleidungen von 2 kg verfügt über 3 kg Nutzlast. Durch die Reduzierung der Struktur auf 1,5 kg mittels topologischer Optimierung und leichter Materialien steigt die Nutzlast auf 3,5 kg, mit einer Zunahme von 17% der Ladekapazität, ohne Motoren, Batterien oder Elektronik zu modifizieren. Alternativ können sich die eingesparten 500 g in eine größere Reichweite übersetzen und den Betriebsradius und die Anzahl der Zustellungen pro Zyklus erhöhen.
Für die Bodenfahrzeuge nimmt das Verhältnis zwischen Gewicht und Leistung verschiedene Formen an:
Der 3D-Druck bietet drei besonders wirksame Werkzeuge:
Die Wahl des Materials folgt einer präzisen Hierarchie: Gewicht, Festigkeit, Umgebung, Kosten. Die am besten geeigneten Materialien bieten das beste Verhältnis zwischen Steifigkeit und Dichte, das mit den Betriebsbedingungen kompatibel ist.
| Material | Technologie | Dichte (g/cm³) | Stärke | Anwendung in der autonomen Mobilität |
|---|---|---|---|---|
| Nylon PA12 | MJF | 1,01 | Das leichteste, isotrop, USP Class VI, effizientes Batching | Ladefächer, Verkleidungen, Elektronikaufnahmen, standardmäßige tragende Strukturen |
| Nylon PA11 Gen 2 | MJF | 1,04 | Dehnung 27,5%, Ermüdungs- und Vibrationsbeständigkeit | Komponenten unter kontinuierlicher Vibration, wiederholte Snap-Fits, flexible Teile |
| PEEK CF | FDM | 1,34 | Maximale spezifische Steifigkeit, hohe Temperaturen | Kritische tragende Strukturen, Drohnenrahmen, Metal Replacement |
| PEEK GF | FDM | 1,35 | Elektrische Isolierung, Steifigkeit, Temperaturen | Komponenten in der Nähe von Motoren und Batterien, Isolatoren |
| TPU | MJF | ~1,15-1,25 | Elastizität, Stoß- und Vibrationsabsorption, UV | Räder, Schutzelemente, Polsterungen, Schwingungsdämpfer-Isolatoren, Dichtungen |
Die autonomen Logistiksysteme werden mit sehr schnellen Zyklen entwickelt. Ein Startup, das AGV entwickelt, kann in einem Jahr 5 bis 10 Design-Revisionen durchlaufen, während eine Lieferdrohne jeden Monat eine neue Verkleidung erfordern kann. Der 3D-Druck ermöglicht es, dieses Tempo zu halten, ohne bei jeder Modifikation neue Formen zu realisieren.
Typischer Iterationszyklus mit 3D-Druck:
Mit dem traditionellen Spritzguss erfordert derselbe Zyklus 8 bis 12 Wochen zwischen Formenkonstruktion, Produktion, Bemusterung und Modifikationen. In der Entwicklungsphase wird die Iterationsgeschwindigkeit daher zu einem Wettbewerbsvorteil.
Vom Prototyping zur Produktion, ohne den Prozess zu wechseln: wenn das Design stabilisiert ist, kann dieselbe für die Prototypen verwendete MJF-Technologie die Serie produzieren, von 10 bis zu Tausenden von Teilen. Es werden keine neuen Formen oder Werkzeuge benötigt, und es ist nicht notwendig, die Produktionstechnologie zu wechseln.

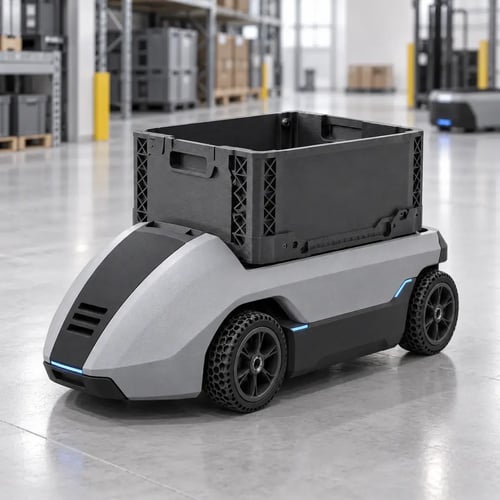

Ein Startup entwickelt AMR für die autonome Bewegung in E-Commerce-Lagern. Der Roboter transportiert mobile Regale von 200 kg auf glatten Industrieböden und navigiert mit LiDAR und Stereokameras. Während der Entwicklung aktualisiert das Team alle 3 oder 4 Wochen Verkleidungen, Ladefach und Sensorhalterungen.
Mit dem 3D-Druck in PA12 MJF werden topologisch optimierte seitliche Verkleidungen realisiert, mit einer Gewichtsreduzierung von 40% im Vergleich zur ersten Version in thermogeformtem ABS; ein Ladefach mit integrierten modularen Trennern, wodurch die Baugruppe von 12 Komponenten auf 3 gedruckte Teile reduziert wird; ein kalibrierter LiDAR-Mount und eine Schwingungsdämpfer-Halterung in TPU für die IMU.
Jede Iteration trifft in 3 oder 4 Werktagen ein, mit Kosten pro Teil, die mit der Produktion von 50 Piloteinheiten kompatibel sind. Wenn die Serie 500 Einheiten erreicht, wird derselbe MJF-Prozess die Komponenten im Batch produzieren können, ohne die Technologie zu wechseln.
Die autonome Logistik ist ein Markt der Flotten. Ein Lager kann 50 bis 200 identische AMR beherbergen, ein Drohnenlieferdienst kann mit 20 oder 100 Drohnen desselben Modells operieren und ein Betreiber der letzten Meile kann Hunderte von Robotern in einer Stadt einsetzen.
Der MJF-3D-Druck passt sich diesem Modell dank des Batchings an, das es ermöglicht, Hunderte von Komponenten im selben Zyklus zu produzieren. Die Kosten pro Teil sinken mit der Zunahme der Volumina, während die Lieferzeiten in der Größenordnung von Tagen bleiben.
Für Produktionen über 500.000 Teile desselben Designs wird der traditionelle Spritzguss bei den Stückkosten wettbewerbsfähiger, vorausgesetzt, das Projekt ist stabil, die Form amortisierbar und die Anlaufzeiten akzeptabel. Für viele Startups der autonomen Mobilität bleibt der 3D-Druck auch bei hohen Volumina vorteilhaft, weil das Design sich weiterentwickelt und es schwieriger macht, eine Form zu amortisieren.
AGV, AMR, Roboter der letzten Meile, Drohnen und spezialisierte Industriesysteme erfordern zahlreiche personalisierte Komponenten, von den Ladefächern bis zu den Verkleidungen, von den Sensorhalterungen bis zu den elektronischen Aufnahmen. Der industrielle 3D-Druck ermöglicht es, diese Komponenten mit leichten und widerstandsfähigen Materialien zu konstruieren, zu iterieren und in Serie zu produzieren, ohne die mit den traditionellen Formen verbundenen Zeiten und Kosten.
PA12 MJF entspricht den Anforderungen an leichte Strukturen und effiziente Produktionen, PEEK CF den kritischen strukturellen Komponenten, TPU den Schutzelementen und Dämpfungssystemen. Mit Lieferzeiten von 1 bis 3 Werktagen kann der Übergang vom CAD zum Fahrzeug in wenigen Tagen erfolgen.
Konstruieren Sie ein autonomes Logistiksystem und benötigen Sie leichte, widerstandsfähige und in Serie produzierte technische Komponenten?
Laden Sie Ihre Datei hoch und erhalten Sie ein Angebot

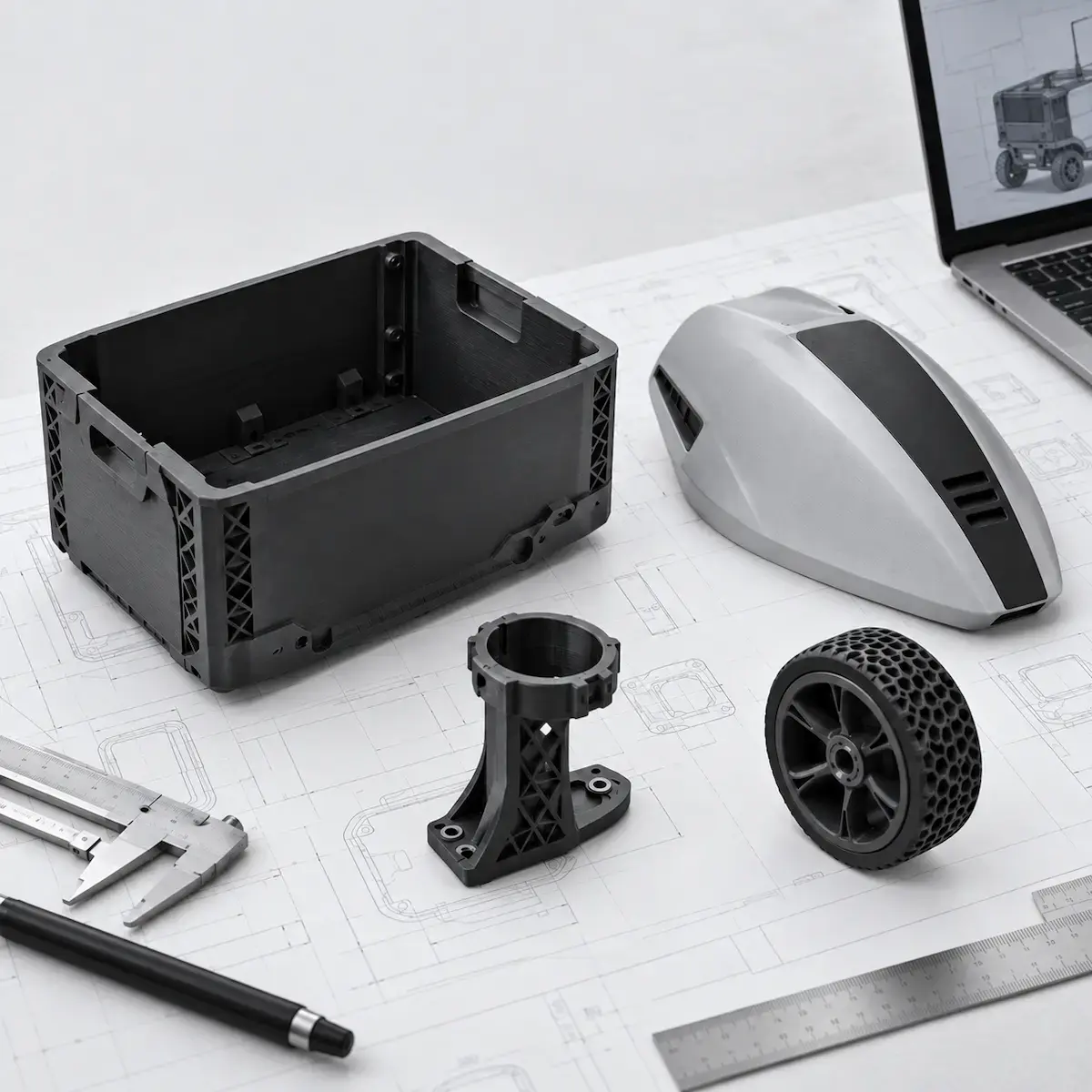

Es ist möglich, einen Großteil der nicht-elektronischen und nicht-motorisierten Komponenten in 3D zu produzieren: Verkleidungen, Ladefächer, interne Trenner, Halterungen für LiDAR, Kameras, Ultraschall und Radar, Aufnahmen für Navigationscomputer und BMS, Kabelkanäle, Räder in TPU, Aufprallschutzelemente, Stoßfänger und OEM-Paneele. Die tragenden strukturellen Komponenten können in den leichtesten Anwendungen in PEEK CF realisiert werden oder für hohe Lasten in CNC-Metall bleiben.
Das hängt von der Komponente und dem Optimierungsgrad ab. Bei gleicher Geometrie reduziert der Übergang vom CNC-bearbeiteten Aluminium zum PA12 MJF das Gewicht um etwa 60 oder 65%, unter Berücksichtigung einer Dichte von 1,01 gegenüber 2,70 g/cm³. Mit topologischer Optimierung und Lattice-Strukturen kann die Gesamtreduzierung 70 oder 80% im Vergleich zur ursprünglichen Metallkomponente erreichen. Für eine Lieferdrohne kann das Einsparen von 500 g an der Struktur sich in eine Zunahme von 17% der Nutzlast oder in eine größere Reichweite übersetzen.
PA12 MJF ist die Standardwahl dank der Dichte von 1,01 g/cm³, der isotropen Eigenschaften, der Möglichkeit, Lattice-Strukturen zu integrieren, und der Produktionseffizienz in Serie. Für kritische tragende Strukturen, die größere Steifigkeit erfordern, wird PEEK CF mit einem Modul von 7,9 GPa verwendet. Für die internen Aufprallschutzelemente ist TPU angezeigt, während für Komponenten in der Nähe von Lithium-Ionen-Batterien PA12 FR mit der Klassifizierung UL94 V0 verfügbar ist.
Ja. Das MJF-Batching ermöglicht es, Hunderte von identischen oder verschiedenen Komponenten im selben Zyklus zu produzieren und dabei bis zu Tausenden von Einheiten wettbewerbsfähige Kosten zu halten. Im Vergleich zum Spritzguss eliminiert es die Kosten der Form und ermöglicht es, das Design von einem Los zum anderen zu modifizieren, ein bedeutender Vorteil für Produkte in kontinuierlicher Weiterentwicklung.
Man kombiniert drei Werkzeuge: topologische Optimierung, die Material in den nicht notwendigen Zonen entfernt und dabei die erforderliche Steifigkeit erhält; Lattice-Strukturen, die das Vollmaterial durch interne Gitter ersetzen; variable Stärken, die das Material in Abhängigkeit von den Beanspruchungen verteilen. Diese Lösungen ermöglichen es, die Masse der Komponente signifikant zu reduzieren und dabei ihre Leistung zu erhalten.
